31 PORTUGUÊSPT 3 ÁREAS DE UTILIZAÇÃO A máquina só pode ser utilizada para os seguintes trabalhos utilizando os acessórios genuínos da STIGA indicados. A carga vertical máxima sobre o dispositivo de re- boque não pode ser superior a 100 N. A carga de empuxo sobre o dispositivo de reboque provocada pelos acessórios rebocados não pode exceder 500 N. NOTA! Antes de usar um atrelado – contacte a sua companhia de seguros. NOTA! Esta máquina não se destina a condução na via pública. 4 ARRANQUE E...
Page 32
32 PORTUGUÊSPT O nível do óleo não deve ultrapassar a marca FULL. Tal pode resultar no sobreaquecimento do motor. Se o nível do óleo ultrapassar a marca FULL, o óleo tem que ser drenado até se atingir o nível correcto. 4.3 Verificar nível, óleo da transmissão Na entrega, o cárter vai cheio com óleo SAE 10W- 40. Verifique sempre o nível de óleo antes de utili- zar para ter a certeza de que está correcto. A máquina deve ficar apoiada num piso plano. 1. Colocar a máquina sobre uma superfície plana....
Page 33
33 PORTUGUÊSPT 8 Ranger, President:Depois do motor pegar, se tiver utilizado o ob- turador do ar, carregar progressivamente no acelerador até ao máximo (aprox. 2 cm atrás da posição do obturador de ar). Fairway, Excellent :Depois do motor pegar, se tiver usado o obtura- dor do ar, empurrá-lo gradualmente para dentro. 9. Ao arrancar a frio, deixar primeiro o motor a funcionar durante alguns minutos sem aplicar imediatamente carga à máquina. Assim o óleo terá tempo de aquecer. Ao utilizar a...
Page 34
34 PORTUGUÊSPT 5.2 PreparaçãoTodas as revisões e todos os trabalhos de ma- nutenção deverão ser realizados com a máquina parada e com o motor desligado. Aplicar sempre o travão de estaciona- mento para impedir que a máquina role. Parar o motor. Para evitar o arranque acidental do motor, desligar os cabos das velas e reti- rar a chave da ignição. 5.3 Pressão dos pneusAjustar a pressão de ar nos pneus da seguinte for- ma: Frente: 0,6 bar (9 psi). Atrás: 0,4 bar (6 psi). 5.4 Mudar o óleo do motorEsta...
Page 35
35 PORTUGUÊSPT 2. Colocar o filtro novo com o orifício virado para cima num recipiente. 3. Encher com óleo de motor novo através do or- ifício no filtro, até o nível atingir a parte inferior da rosca.. 4. Esperar 1-2 minutos para que o óleo seja absor- vido pelo material do filtro. 5. Humedecer com óleo a junta vedante do filtro. 6. Instalar o filtro. Primeiro, enroscar o filtro de forma a que a junta vedante fique em contacto com o motor. Depois enroscar o filtro mais 2/3 - 1 volta. 7. Prosseguir...
Page 36
36 PORTUGUÊSPT 5.8.2 Carregar utilizando um carregador de baterias Quando se carrega com um carregador de baterias, é necessário utilizar um carregador com tensão constante. Contactar o seu revendedor para adquirir um carre- gador de baterias com tensão constante. A bateria pode ficar danificada se se utilizar um carregador de bateria de tipo standard. 5.8.3 Remoção/instalação A bateria encontra-se sob a capota do motor. Du- rante a remoção/instalação, aplica-se o seguinte relativamente à ligação...
Page 37
37 PORTUGUÊSPT 5.12 LubrificaçãoTodos os pontos de lubrificação, de acordo com a tabela abaixo, têm que ser lubrificados a cada 50 horas de funcionamento bem como após cada lav- agem. 5.13 FusíveisSe ocorrer qualquer uma das avarias da lista abaixo, substituir o fusível relevante. Ver fig. 13. 6 REGISTOS DE PATENTES E DE CONCEPÇÃO Esta máquina ou as peças da mesma estão abrangi- das pelos seguintes registos de patentes e de con- cepção: SE9901091-0, SE9901730-3, SE9401745-6, US595 7497, FR772384,...
Page 38

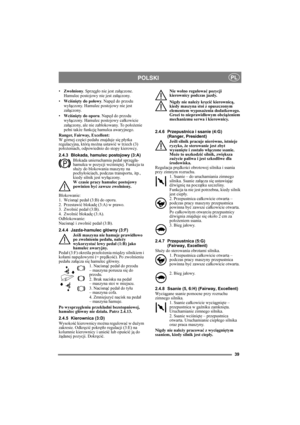

38 POLSKIPL 1 INFORMACJE OGÓLNE Ten symbol oznacza OSTRZEŻENIE. Niedokładne stosowanie się do instrukcji może prowadzić do poważnych obrażeń ciała i/lub uszkodzenia mienia. Przed uruchomieniem maszyny należy dokładnie zapoznać się z niniejszą instrukcją obsługi oraz załączoną broszurą „INSTRUKCJA BEZPIECZEŃSTWA”. 1.1 SymboleNa maszynie znajdują się następujące symbole. Ich zadaniem jest przypominanie o zachowaniu ostrożności i uwagi podczas jej używania i konserwacji. Znaczenie symboli:...

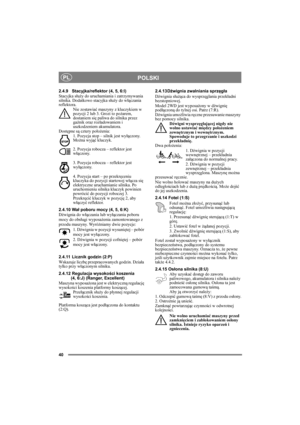

Page 39
39 POLSKIPL •Zwolniony. Sprzęgło nie jest załączone. Hamulec postojowy nie jest załączony. •Wciśnięty do połowy. Napęd do przodu wyłączony. Hamulec postojowy nie jest załączony. •Wciśnięty do oporu. Napęd do przodu wyłączony. Hamulec postojowy całkowicie załączony, ale nie zablokowany. To położenie pełni także funkcję hamulca awaryjnego. Ranger, Fairway, Excellent: W górnej części pedału znajduje się płytka regulacyjna, którą można ustawić w trzech (3) położeniach, odpowiednio do stopy kierowcy....
