Stiga TITAN TITAN 540 D TITAN 740 D Instructions Manual

11
SVENSKASE
Bruksanvisning i original
(1:Aux2r).
Se även 3.4.3.9
De båda hydrauluttage n på bakvagnen är
parallellkopplade.
3.4.3.6 Strömbrytare (1:Os)Strömbrytaren kan används för t.ex.
steglös inställning av klipphöjden hos
klippaggregat med elektrisk
klipphöjdinställning.
Strömbrytaren styr kontakten (1:O) med växlande
polaritet.
3.4.3.7 Strömbrytare (1:PTOs)Strömbrytare för in- och urkoppling av drivning av
frontmonterat redskap. Två lägen:
1. Tryck på strömbrytarens främre del -
PTO kopplas...

12
SVENSKASE
Bruksanvisning i original
3. Lås bågen i uppfällt läge genom att montera sprint och låsnål.
4. Dra fast knoppen (11:T3) så att inget spel  förekommer.
3.4.4.6 Eluttag för släpvagn (1:R)Sjupoligt uttag för släpvagn.
3.4.4.7 Tanklock (3:A)Tanklocket för påfyllning av diesel är placerat
baktill på hytten.
3.4.4.8 Urkopplingsspak (5, 6:F)Spak för att koppla ur den steglösa transmissionen.
Ger möjlighet att flytta maskinen.
Urkopplingsspaken får aldrig befinna
sig mellan yttre och  inre...

13
SVENSKASE
Bruksanvisning i original

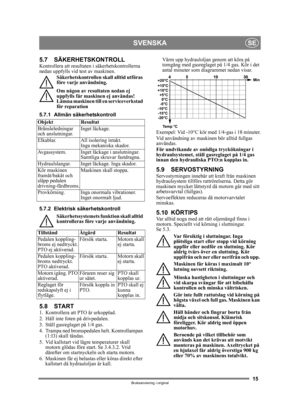

• Låt motorn fortsätta att gå på tomgång tills temperaturen har sjunkit,  indikatorns släckts
och summern tystnat. Dä refter kan maskinen
användas som vanligt igen.
• Om temperaturen inte har sjunkit inom 5  minuter, stoppa motorn och lämna maskinen till
auktoriserad verkstad för reparation.
Efter indikering av för hög motortemperatur skall
kylarvätskans nivå kontrolleras. Se 5.4.
3.5.7 Indikator för oljetryck (1:I7)
Motorn får aldrig köras med tänd...

14
SVENSKASE
Bruksanvisning i original
2. Fyll dieselbränsle till påfyllningsrörets nedre del. Om bränsle fylls på upp i påfyllningsröret
kommer bränsle att läcka ut då det utvidgas vid
uppvärmning.
3. Tillslut tanklocket.

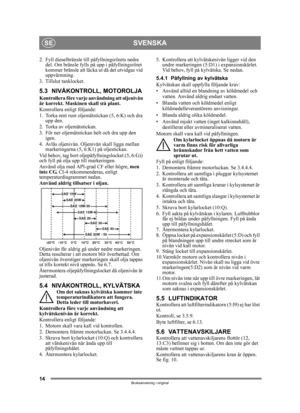

5.3 NIVÅKONTROLL, MOTOROLJA
Kontrollera före varje  användning att oljenivån
är korrekt. Maskinen skall stå plant.
Kontrollera enligt följande:
1. Torka rent runt oljemätstickan (5, 6:K) och dra  upp den.
2. Torka av oljemätstickan.
3. För ner oljemätsticka n helt och dra upp den...

15
SVENSKASE
Bruksanvisning i original
5.7 SÄKERHETSKONTROLLKontrollera att resultaten i säkerhetskontrollerna
nedan uppfylls vid test av maskinen.Säkerhetskontrollen skall alltid utföras
före varje  användning.
Om någon av result aten nedan ej
uppfylls får maskinen ej användas!
Lämna maskinen till en serviceverkstad
för reparation
5.7.1 Allmän säkerhetskontroll
5.7.2 Elektrisk säkerhetskontroll Säkerhetssystemets funk tion skall alltid
kontrolleras före varje användning.
5.8 START1.  Kontrollera...

16
SVENSKASE
Bruksanvisning i original
5.11 STOPPFrikoppla PTO. Lägg i parkeringsbromsen.
Låt motorn gå på tomgå ng 1 - 2 minuter. Stanna
motorn genom att vrida om startnyckeln.
Om maskinen lämnas utan tillsyn, tag
bort startnyckeln.
Motorn kan vara mycket varm
omedelbart efter stopp. Vidrör inte
ljuddämparen eller andra motordelar.
Detta kan orsaka brännskador.
5.12 LUFTNING AV BRÄNSLESYSTEMET (540)
Om luft kommit in i bränslesystemet måste detta
luftas manuellt. Luft kan ha kommit in av följande...

17
SVENSKASE
Bruksanvisning i original
6 UNDERHÅLL
6.1 SERVICEPROGRAMFör att bibehålla maskinen i gott skick med
avseende på tillförlitlighet och driftsäkerhet samt
ur miljösynpunkt skall serviceanvisningarna i
detta avsnitt följas.
Samtliga servicar bör utföras av auktoriserad
verkstad.
Service, utförd hos auktoriserad verkstad,
garanterar fackmässigt arbete med original
reservdelar.
Vid varje service, utförd hos auktoriserad verkstad,
stämplas servicehäftet. Ett servicehäfte med dessa
servicar...

18
SVENSKASE
Bruksanvisning i original
6.5 BRÄNSLEFILTER
6.5.1 540
1. Stäng bränslefiltrets kran. Se fig 14.
2. Håll en behållare under bränslefiltret för
uppsamling av bränsle.
3. Lossa koppen genom att vrida dess ring  (14:E1).
4. Tag försiktigt ut koppen (14:E2) och demontera  filtret (14:E4).
5. Rengör koppens insida.
6. Kontrollera att O-ringen  (14:E3) är intakt och
återmontera delarna med nytt filter i omvänd
ordning.
7. Öppna kranen.
8. Lufta bränslesystemet. Se 5.12.
6.5.2 750
1. Stoppa...

19
SVENSKASE
Bruksanvisning i original
6.9 BYTE AV OLJA I HJULMOTORER
Byt olja i hjulmotorernas växelhus enligt följande:
1. Kör maskinen med vari erande arbetsbelastning
i 5-10 minuter så att oljan i hjulmotorerna
värms upp.
2. Ställ upp maskinen på ett plant underlag.
3. Rengör noggrant runt  oljepluggarna (17:D, E).
4. Placera ett uppsamlingskärl under  oljeavtappningspluggen (17:E), demontera
pluggen och låt oljan rinna ut i
uppsamlingskärlet.
5. Demontera påfyllningspluggen (17:D).
6. Montera...

20
SVENSKASE
Bruksanvisning i original
3. Blås rent förfiltret. Blås försiktigt så att inte filtret skadas. Blås inifrån och ut med tryckluft.
Trycket skall vara 3-5 bar.
Om förfiltret inte går att få rent eller om det är
skadat skall det bytas ut.
5. Rengör filterhusets insida.
6. Om inre luftfiltret skall bytas, drag ut  detsamma.
7. Återmontera samtliga delar i omvänd ordning.
8. Återställ filterindikatorn  om denna har löst ut.
Se 3.5.9.
6.14 SMÖRJNINGSamtliga smörjpunkter enligt nedanstående...
