Stiga TITAN TITAN 540 D TITAN 740 D Instructions Manual

21
SUOMIFI
Alkuperäisten ohjeiden käännös
1 YLEISTÄ
Tämä kuvake tarkoittaa VAROITUS-
TA. Ohjeita on noudatettava tarkasti
henkilö- ja/tai  omaisuusvahinkojen
välttämiseksi.
Tutustu huolellisesti ennen koneen
käyttöä tähän käyt töohjeeseen sekä
oheiseen TURVAOHJEITA-vihkoseen.
Älä päästä mitään epäpuhtauksia hyd-
rauliikka- tai jarrujärjestelmään. Se
vaurioittaisi vakavasti järjestelmien
komponentteja.
1.1 SYMBOLITKoneeseen on kiinnitetty  seuraavat symbolit, joi-
den tarkoitus on muistuttaa...

22
SUOMIFI
Alkuperäisten ohjeiden käännös
2.2 HYDRAULIIKKA - YLEISKATSAUSAlla olevassa taulukossa selostetaan hydrauliikka-
liitännät ja niitä ohjaavat säätimet.
2.2.1 Hydrauliöljy
Suositus SAE 10W-30.
Talvikäytössä voidaan käyttää ISO VG46 -öljyä.
Tämä öljy voidaan korva ta SAE 10W-30 –laadul-
la, jos hydrauliikka reagoi hitaasti.
2.3 TYÖLAITTEETLisätietoa työlaitteista saat valtuutetuilta jälleen-
myyjiltä ja työlaitteen mukana toimitetuista käyt-
töohjeista.
3 KUVAUS
3.1 VOIMANSIIRTOKone on...

23
SUOMIFI
Alkuperäisten ohjeiden käännös
3.3.4 Turvakaari (1:N)
Kone on varustettu turvakaarella.
Pidä aina turvakaari ylhäällä ajon ai-
kana. Laske turvakaar i alas ainoastaan
silloin, kun ajat tasaisella alustalla ja
jos se on tarpeen esteiden ohittamiseksi.
3.4 SÄÄTIMETSäätimien kuvaukset on ryhmitelty säätimien si-
jainnin perusteella.
Säätimet - istuin
Katso 3.4.1
Säätimet – ohjauspaneeli ja polkimet
Katso 3.4.2
Säätimet - kojelauta
Katso 3.4.3
Säätimet - muut
Katso 3.4.4
3.4.1 Säätimet -...

24
SUOMIFI
Alkuperäisten ohjeiden käännös
3.4.2.6 Seisontajarru - hätäjarru (1:B6)Älä paina poljinta ajon aikana muuten
kuin hätätilanteessa. Polkimen paina-
minen lyhentää jarrujen elinikää ja hei-
kentää niiden toimintaa.
Polkimella on seuraavat toimin-
not:
•Pysäköitäessä .
Seisontajarru.
• Ajon aikana . Hätäjarru.
Merkkivalo (1:I3) palaa,  kun poljin on painettuna.
3.4.2.7 Salpa, seisontajarru (1:B7)
Älä koskaan paina poljinta (1:B5), kun
seisontajarru on lukittu. Tämä rasittaa
seisontajarrua...

25
SUOMIFI
Alkuperäisten ohjeiden käännös
•740: Taakse asennetut työvälineet hydrauliik-
kaliitännän (1:Aux2r) kautta.
Katso myös  3.4.3.9
Takahydrauliikkaliitännät on kytketty rinnan.
3.4.3.6 Katkaisin (1:Os)Katkaisinta voi käyttää esim. leikkuukor-
keuden portaattomaan säätöön sähköisesti
ohjattavissa leikkuulaitteissa.
Katkaisin ohjaa kosketinta (1:O) vaihtu-
valla napaisuudella.
3.4.3.7 Katkaisin (1:PTOs)Katkaisin eteen asennettujen työlaitteiden käytön
kytkentään ja irtikytke ntään. Kaksi...

26
SUOMIFI
Alkuperäisten ohjeiden käännös
3.4.4.6 Perävaunupistorasia (1:R)7-napainen pistorasia perävaunulle.
3.4.4.7 Säiliön tulppa (3:A)Säiliön tulppa on ohjaamon takapuolella.
3.4.4.8 Irtikytkentävipu (5, 6:F)Vipu, joka kytkee irti portaattoman vaihteiston.
Mahdollistaa koneen siirtämisen käsin.
Irtikytkentäkahva ei saa koskaan olla
ulomman ja sisemmän asennon välissä.
Tämä aiheuttaa voimansiirron ylikuu-
mentumisen ja vaurioittaa voimansiir-
toa.
Konetta ei saa kosk aan hinata vaan se
pitää...

27
SUOMIFI
Alkuperäisten ohjeiden käännös
• Puhdista jäähdyttimestä ruoho, lehdet ja muut
epäpuhtaudet. Katso 5.12.
• Anna moottorin käydä tyhjäkäynnillä, kunnes  lämpötila laskee, varoitusvalo sammuu ja sum-
meri hiljenee. Sen jälkee n konetta voi taas käyt-
tää tavalliseen tapaan.
• Ellei lämpötila ole laskenut 5 minuutin sisällä,  pysäytä moottori ja toimita kone valtuutettuun
korjaamoon korjausta varten.
Lämpötilavaroituksen jälkeen tulee jäähdytysnes-
teen taso tarkastaa. Katso 5.4.
3.5.7...

28
SUOMIFI
Alkuperäisten ohjeiden käännös
Käytä vain dieselöljyä, joka täyttää seuraavat vaa-
timukset 2.1.
1. Avaa säiliön tulppa (3:A).
2. Täytä säiliöön dieselöljyä täyttöputken ala- osaan saakka. Jos polttonestettä täytetään täyt-
töputkeen saakka, polttonestettä vuotaa ulos,
kun se laajenee lämmetessään
3. Sulje säiliön tulppa.

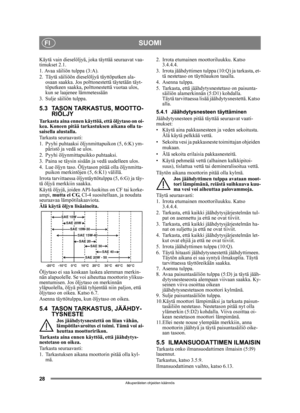

5.3 TASON TARKASTUS, MOOTTO- RIÖLJY
Tarkasta aina ennen käytt öä, että öljytaso on oi-
kea. Koneen pitää tarkastuksen aikana olla ta-
saisella alustalla.
Tarkasta...

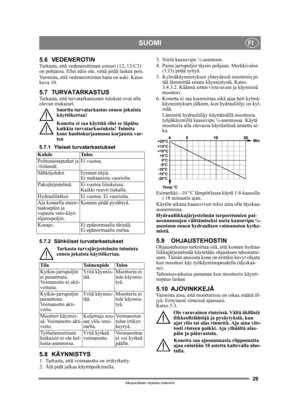

29
SUOMIFI
Alkuperäisten ohjeiden käännös
5.6 VEDENEROTINTarkasta, että vedenerottimen uimuri (12, 13:C3)
on pohjassa. Ellei näin ole,  vettä pitää laskea pois.
Varmista, että vedenerott imen hana on auki. Katso
kuva 10.
5.7 TURVATARKASTUSTarkasta, että turvatarkastusten tulokset ovat alla
olevan mukaiset.
Suorita turvatarkastus ennen jokaista
käyttökertaa!
Konetta ei saa käyttää ellei se läpäise
kaikkia turvatarka stuksia! Toimita
kone huoltokorjaamoon korjausta var-
ten
5.7.1 Yleiset...

30
SUOMIFI
Alkuperäisten ohjeiden käännös
Hidasta rinteissä ja ennen jyrkkiä
käännöksiä, jotta säilytät koneen hal-
linnan ja jotta kone ei kaatuisi.
Älä käännä ohjauspyörää ääriasentoon
suurimmalla vaihteella ja täyskaasulla
ajettaessa. Kone voi kaatua.
Pidä kädet ja sormet kaukana runko-
ohjauksesta ja istuimen kannattimesta.
Puristumisvaara. Älä koskaan aja ko-
nepelti avattuna.
Työlaitteesta riippuen  koneeseen on eh-
kä asennettava vastapainoja. Yhden
pyöränakselin akselipaino ei saa kui-...
