Panasonic Ey7840 Operating Instructions Manual

- 11 -

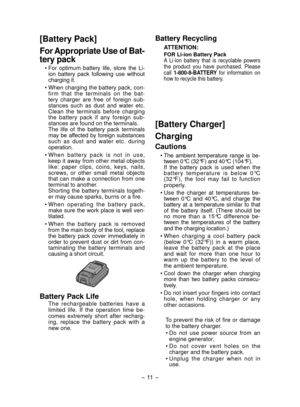

[Battery Pack]
For Appropriate Use of Bat­
tery pack
• For  optimum  battery  life,  store  the  Li-ion  battery  pack  following  use  without
charging it.
• When charging the battery pack, con- firm  that  the  terminals  on  the  bat-
tery  charger  are  free  of  foreign  sub-
stances  such  as  dust  and  water  etc.
Clean  the  terminals  before  charging
the  battery  pack  if  any  foreign  sub-
stances are found on the terminals.
  The  life  of  the  battery  pack  terminals  may...

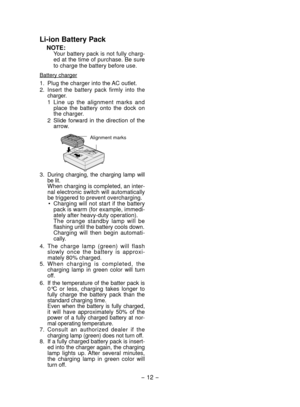

- 12 -
Li­ion Battery Pack
NOTE:Your battery pack is not fully charg-
ed at the time of purchase. Be sure
to charge the battery before use.
Battery charger
1. Plug the charger into the AC outlet.
2.
Insert  the  battery  pack  firmly  into  the
charger.
1  Line  up  the  alignment  marks  and
place  the  battery  onto  the  dock  on
the charger.
2  Slide
forward  in  the  direction  of  the
arrow.

Alignment marks
3. During  charging,  the  charging  lamp  will
be lit.
When charging is...

- 13 -

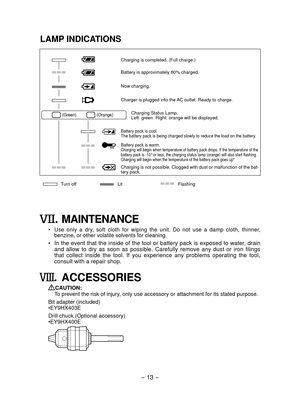

LAMP INDICATIONS
Charging is completed. (Full charge.)
Battery is approximately 80% charged.
Now charging.
Charger is plugged into the AC outlet. Ready to charge.
Charging Status Lamp.
Left: green  Right: orange will be displayed.
Battery pack is cool.
The battery pack is being charged slowly to reduce the load on the batte\
ry.
Battery pack is warm. Charging will begin when temperature of battery pack drops. If the tempe\
rature of the
battery pack is -10° or less, the charging status lamp...

- 1 -

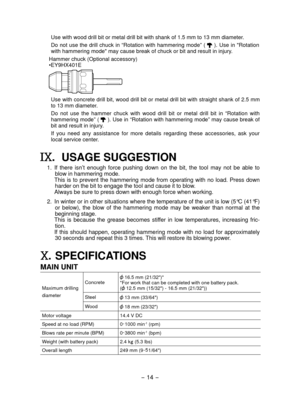

Use with wood drill bit or metal drill bit with shank of 1.5 mm to 13 mm\
 diameter.
Do not use the drill chuck in “Rotation with hammering mode” (
 ). Use in "Rotation
with hammering mode" may cause break of chuck or bit and result in injur\
y.
Hammer chuck (Optional accessory)
•EY9HX
 01E
Use with concrete drill bit, wood drill bit or metal drill bit with straight shank of 2.5 mm
to 13 mm diameter.
Do  not  use  the  hammer  chuck  with  wood  drill  bit  or  metal  drill...

- 15 -

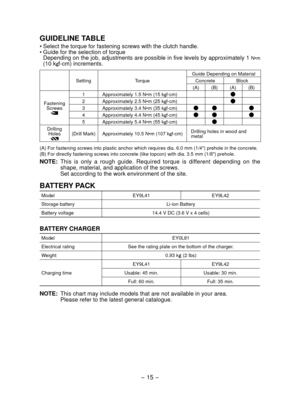

GUIDELINE TABLE
• Select the torque for fastening screws with the clutch handle.
•  Guide for the selection of torque
  Depending on the job, adjustments are possible in five levels by approximately 1
N•m
(10 kgf-cm) increments.
Setting TorqueGuide Depending on Material
Concrete Block
(A) (B) (A) (B)
Fastening  Screws
1 Approximately 1.5 N•m (15 kgf-cm)
2 Approximately 2.5 N•m (25 kgf-cm)
3 Approximately 3.4 N•m (35 kgf-cm)
4 Approximately 4.4 N•m (45 kgf-cm)
5 Approximately 5.4 N•m (55...

- 16 -

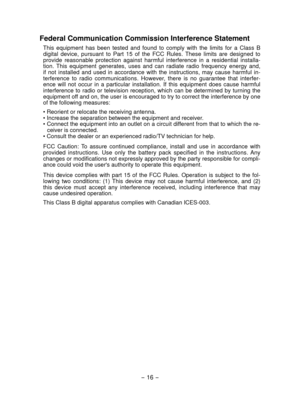

Federal Communication Commission Interference Statement
This  equipment  has  been  tested  and  found  to  comply  with  the  limits  for  a  Class  B
digital  device,  pursuant  to  Part  15  of  the  FCC  Rules.  These  limits  are  designed  to
provide  reasonable  protection  against  harmful  interference  in  a  residential  installa-
tion.  This  equipment  generates,  uses  and  can  radiate  radio  frequency  energy  and,
if  not  installed  and  used  in  accordance  with  the...

- 17 -

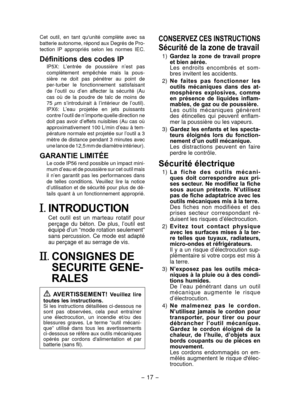

Cet  outil,  en  tant  qu'unité  complète  avec  sa
batterie autonome, répond aux Degrés de Pro-
tection  IP  appropriés  selon  les  normes  IEC.
Définitions des codes IP
IP5X:  L’entrée  de  poussière  n’est  pas
complètement  empêchée  mais  la  pous-
sière  ne  doit  pas  pénétrer  au  point  de
per-turber  le  fonctionnement  satisfaisant
de  l’outil  ou  d’en  affecter  la  sécurité  (Au
cas  où  de  la  poudre  de  talc  de  moins  de
75 μm  s’introduirait  à  l’intérieur  de...

- 18 -

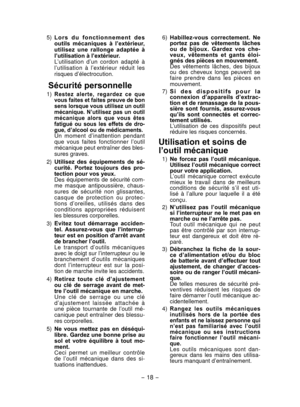

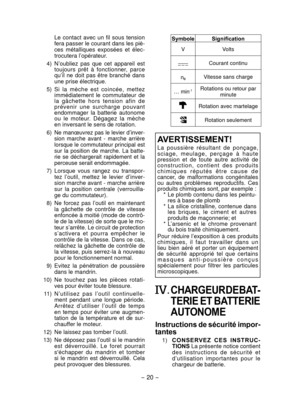

 5)  L o r s   d u   f o n c t i o n n e m e n t   d e s
o
utils  méc aniques  à  l’extérieur,
utilisez  une  rallonge  adaptée  à
l’utilisation à l’extérieur.
  L

’utilisation  d’un  cordon  adapté  à
l’utilis ation  à  l’extérieur  réduit  les
risques d’électrocution.
Sécurité personnelle
  1) Restez  alerte,  regardez  ce  que
vous faites et faites preuve de bon
sens lorsque vous utilisez un outil
méc

anique.  N’utilisez  pas  un  outil
méc anique  alors  que  vous  êtes
fatigué...

- 19 -

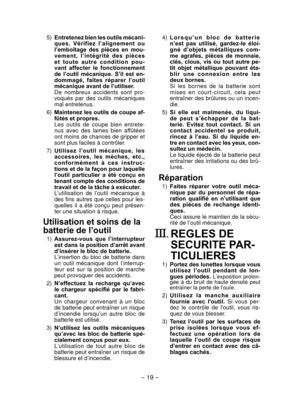

 5)  Entretenez bien les outils mécani-
ques.  Vérifiez  l’alignement  ou
l’emboîtage  des  pièces  en  mou-
vement,  l’intégrité  des  pièces
e t   t o u t e   a u t r e   c o n d i t i o n   p o u -
vant  affecter  le  fonctionnement
de  l’outil  mécanique.  S’il  est  en-
dommagé,  faites  réparer  l’outil
mécanique avant de l’utiliser.
  D

e  nombreux  accidents  sont  pro -
voqués  par  des  outils  mécaniques
mal entr
 etenus.
  6)
  Maintenez les outils de coupe af-
fûtés et...

- 20 -
 Le  contact  avec  un  fil  sous  tension
fera passer le courant dans les piè-
ces  métalliques  exposées  et  élec-
trocutera l’opérateur.
  4)

  N’oubliez  pas  que  cet  appareil  est
toujours  prêt  à  fonctionner,  parce
qu’il  ne  doit  pas  être  branché  dans
une prise électrique.
  5)

  Si  la  mèche  est  coincée,  mettez
immédiatement  le  commutateur  de
la  gâchette  hors  tension  afin  de
p

révenir  une  su rcharge  pouvant
endommager  la  batterie  autonome
ou  le...
