- 21 -
 2)  Avant d’utiliser le chargeur de bat-
terie,  lisez  toutes  les  instructions
et  les  marques  d’avertissement  fi-
gurant  sur  (1)  le  chargeur  de  bat-
terie, (2) la batterie autonome.
  3)
  MISE  EN  GARDE  –  Pour  réduire
le  risque  de  blessures,  chargez  la
batterie autonome Panasonic seu-
lement  comme  indiqué  à  la  der-
nière page.
  Les autres types de batteries ris-
quent d’exploser et de causer des
blessures corporelles et des dom-
mages matériels.
  4)
  N’exposez...

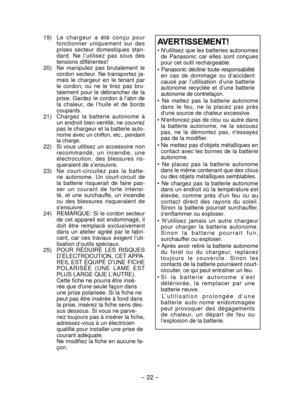

- 22 -
 19)  L e   c h a r g e u r   a   é té   c o n ç u   p o u r
fonctionner  uniquement  sur  des
prises  secteur  domestiques  stan-
dard.  Ne  l’utilisez  pas  sous  des
tensions différentes!
  20)

  Ne  manipulez  pas  brutalement  le
cordon  secteur.  Ne  transportez  ja-
mais  le  chargeur  en  le  tenant  par
le  cordon,  ou  ne  le  tirez  pas  bru-
talement  pour  le  débrancher  de  la
prise. Gardez le cordon à l’abri de
la  chaleur,  de  l’huile  et  de  bords
coupants.
  21)...

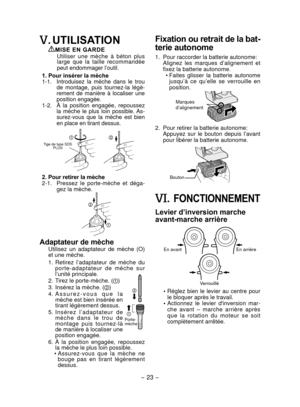

- 23 -
. UTILISATION
MISE EN GARDEUtiliser  une  mèche  à  béton  plus
large  que  la  taille  recommandée
peut endommager l’outil.
1. Pour insérer la mèche
  1

-1.   Introduisez  la  mèche  dans  le  trou
de  montage,  puis  tournez-la  légè-
rement  de  manière  à  localiser  une
position engagée.
  1

-2.   À  la  position  engagée,  repoussez
la  mèche  le  plus  loin  possible. As-
surez-vous  que  la  mèche  est  bien
en place en tirant dessus.
2. Pour retirer la mèche
  2-1.
  Pressez...

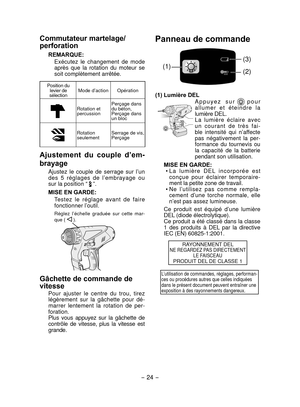

- 24 -
Commutateur martelage/
perforation
REMARQUE:Exécutez  le  changement  de  mode
après  que  la  rotation  du  moteur  se
soit complètement arrêtée.
Position du levier de
sélection Mode d’action Opération
Rotation et
percussion Perçage dans
du béton,
Perçage dans
un bloc
Rotation
seulement
Serrage de vis,
Perçage
Ajustement  du  couple  d’em
-
brayage
Ajustez  le  couple  de  serrage  sur  l’un
des  5  réglages  de  l’embrayage  ou
sur la position “
 ”.
MISE EN GARDE: Testez  le  réglage...

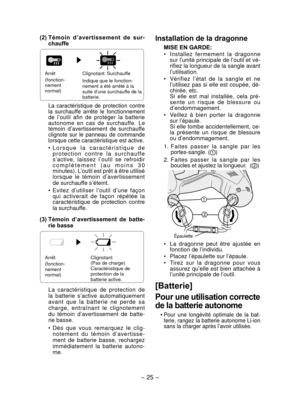

- 25 -
(2) Témoin  d’avertissement  de  sur -
chauffe
Arrêt
(fonction-
nement
normal) Clignotant: Surchauffe
Indique que le fonction
-
nement a été arrêté à la
suite d’une surchauffe de la
batterie.
La  caractéristique  de  protection  contre
la  surchauffe  arrête  le  fonctionnement
de  l’outil  afin  de  protéger  la  batterie
autonome  en  cas  de  surchauffe.  Le
témoin  d’avertissement  de  surchauffe
clignote  sur  le  panneau  de  commande
lorsque cette caractéristique est active.
•  L...

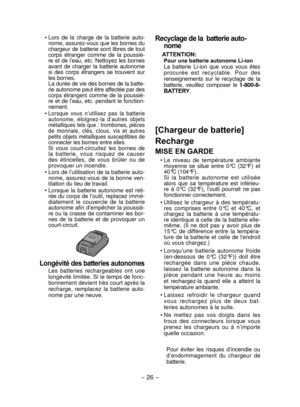

- 26 -
• Lors  de  la  charge  de  la  batterie  auto-nome, assurez-vous que les bornes du
chargeur de batterie sont libres de tout
corps  étranger  comme  de  la  poussiè-
re et de l’eau, etc. Nettoyez les bornes
avant  de  charger  la  batterie  autonome
si  des  corps  étrangers  se  trouvent  sur
les bornes.
  La durée de vie des bornes de la batte- rie autonome peut être affectée par des
corps  étrangers  comme  de  la  poussiè-
re  et  de  l’eau,  etc.  pendant  le  fonction-
nement.
•...

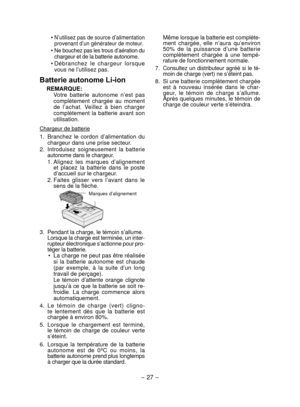

- 27 -
• N’utilisez pas de source d’alimentation
provenant d’un générateur de moteur.
• Ne bouchez pas les trous d’aération du
chargeur et de la batterie autonome.
•  Débranchez  le  chargeur  lorsque
vous ne l’utilisez pas.
Batterie autonome Li-ion
REMARQUE: Votre  batterie  autonome  n’est  pas
complètement  chargée  au  moment
de  l’achat.  Veillez  à  bien  charger
complètement  la  batterie  avant  son
utilisation.
Chargeur de batterie
1.  Branchez  le  cordon  d’alimentation  du
chargeur...

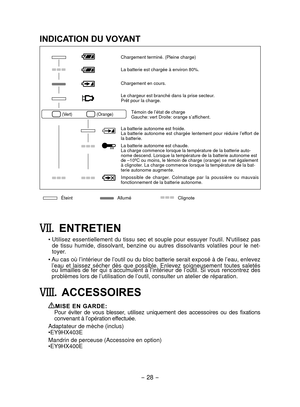

- 28 -
INDICATION DU VOYANT
. ENTRETIEN
•  Utilisez  essentiellement  du  tissu  sec  et  souple  pour  essuyer  l'outil.  N'utilisez  pas
de  tissu  humide,  dissolvant,  benzine  ou  autres  dissolvants  volatiles  pour  le  net-
toyer.
•    Au

cas où l’intérieur de l’outil ou du bloc batterie serait exposé à de l’eau, enlevez
l’eau  et  laissez  sécher  dès  que  possible.  Enlevez  soigneusement  toutes  saletés
ou  limailles  de  fer  qui  s’accumulent  à  l’intérieur  de  l’outil.  Si...

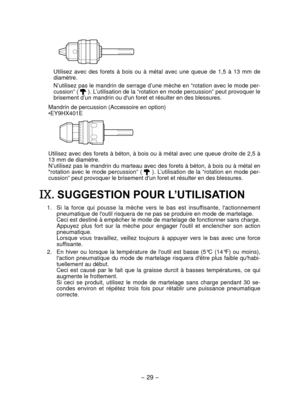

- 29 -
Utilisez  avec  des  forets  à  bois  ou  à  métal  avec  une  queue  de  1,5  à  13  mm  de
diamètre.
N’utilisez pas le mandrin de serrage d’une mèche en “rotation avec le mode per-
cussion” (
 ). L’utilisation de la “rotation en mode percussion” peut provoquer le
brisement d’un mandrin ou d'un foret et résulter en des blessures.\
Mandrin de percussion (Accessoire en option)
•EY9HX401E
Utilisez avec des forets à béton, à bois ou à métal avec une queue droite de 2,5 à
13 mm de...

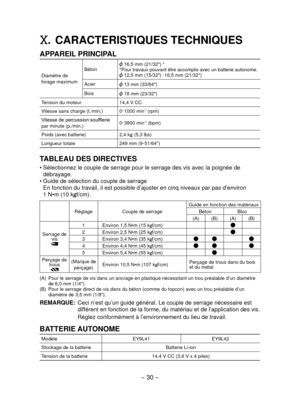

- 30 -
. CARACTERISTIQUES TECHNIQUES
APPAREIL PRINCIPAL
Diamètre de
forage maximumBéton
 16,5 mm (21/32") *
*Pour travaux pouvant être accomplis avec un batterie autonome.
 12,5 mm (15/32") -16,5 mm (21/32")
Acier
 13 mm (33/64")
Bois
 18 mm (23/32")
Tension du moteur 14,4 V CC
Vitesse sans charge (t./min.) 0 -
1000 min
-1 (rpm)
Vitesse de percussion soufflerie
par minute (p./min.) 0
-
3800 min
-1 (bpm)
Poids (avec batterie) 2,4 k
g
(5,3 lbs)
Longueur totale 249 mm (9-...
