Panasonic Ey7840 Operating Instructions Manual

- 41 -

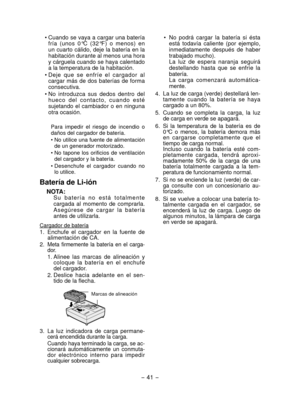

• No  podrá  cargar  la  batería  si  ésta
está  todavía  caliente  (por  ejemplo,
inmediat
amente  después  de  haber
trabajado mucho).
  La  luz  de  espera  naranja  seguirá
destellando  hasta  que  se  enfríe  la
batería.
  La  carga  comenzará  automática-
mente.
4.

  La luz de carga (verde) destellará len -
tamente  cuando  la  batería  se  haya
cargado a un 80%.
5

.   Cuando  se  completa  la  carga,  la  luz
de carga en verde se apagará.
6.

  Si  la  temperatura  de  la...

- 42 -

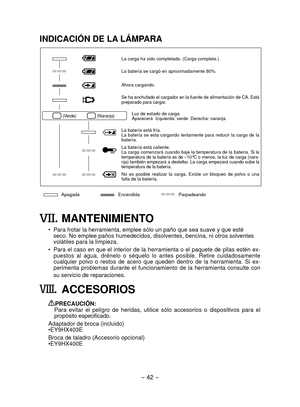

INDICACIÓN	DE	LA	LÁMPARA
. MANTENIMIENTO
• Para frotar la herramienta, emplee sólo un paño que sea suave y qu\
e esté
seco. No emplee paños humedecidos, disolventes, bencina, ni otros sol\
ventes
volátiles para la limpieza.
•

  Para el caso en que el interior de la herramienta o el paquete de pilas estén ex -
puestos  al  agua,  drénelo  o  séquelo  lo  antes  posible.  Retire  cuidadosamente
cualquier  polvo  o  restos  de  acero  que  queden  dentro  de  la  herramienta.  Si  ex-
perimenta...

- 43 -

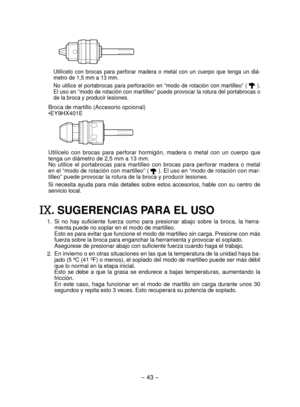

Utilícelo  con  brocas  para  perforar  madera  o  metal  con  un  cuerpo  que  tenga  un  diá-
metro de 1,5 mm a 13 mm.
No  utilice  el  portabrocas  para  perforación  en  “modo  de  rotación  con  martilleo”  (
 ).
El uso en “modo de rotación con martilleo” puede provocar la rotura del portabrocas o
de la broca y producir lesiones.
Broca de martillo (Accesorio opcional)
•EY9HX401E
Utilícelo  con  brocas  para  perforar  hormigón,  madera  o  metal  con  un  cuerpo  que
tenga un diámetro...

- 44 -

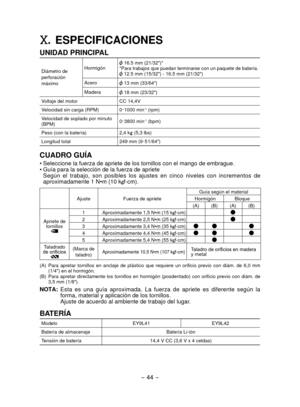

.	 ESPECIFICACIONES
UNIDAD	PRINCIPAL
Diámetro de
perforación
máximoHormigón
 16.5 mm (21/32")**Para trabajos que puedan terminarse con un paquete de batería. 12.5 mm (15/32") - 16.5 mm (21/32")
Acero
 13 mm (33/64")
Madera
 18 mm (23/32")
Voltaje del motor CC 14,4V
Velocidad sin carga (RPM) 0 -
1000 min
-1 (rpm)
Velocidad de soplado por minuto
(BPM) 0
-
3800 min
-1 (bpm)
Peso (con la batería) 2,4 k
g
(5,3 lbs)
Longitud total 249 mm (9-
51/64")
CUADRO	GUÍA
•  Seleccione...

- 45 -

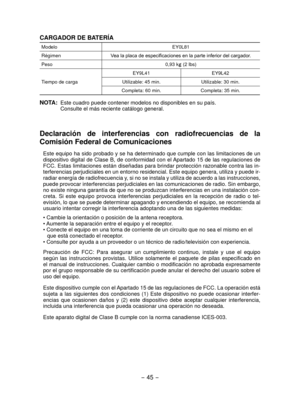

CARGADOR DE BATERÍA
ModeloEY0L81
Régimen Vea la placa de especificaciones en la parte inferior del cargador.
Peso 0,93 kg
(2 lbs)
Tiempo de carga EY9L41
EY9L42
Utilizable: 45 min. Utilizable: 30 min.
Completa: 60 min. Completa: 35 min.
NOTA:	Este cuadro puede contener modelos no disponibles en su país.
  Consulte el más reciente catálogo general.
Declaración	 de	interferencias	 con	radiofrecuencias	 de	la
Comisión	Federal	de	Comunicaciones
Este equipo ha sido probado y se ha determinado que...

- 46 -

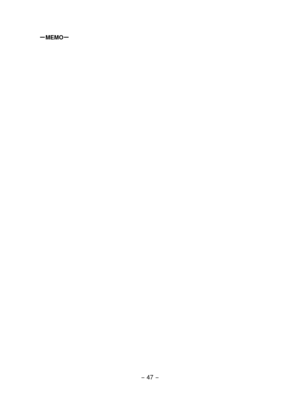

-MEMO-

- 47 -
-MEMO-

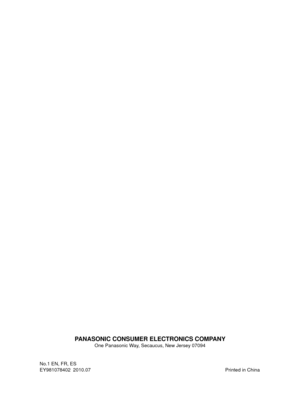

PANASONIC CONSUMER ELECTRONICS COMPANYOne Panasonic Way, Secaucus, New Jersey 07094
No.1 EN, FR, ES
EY981078402
  2010.07  Printed in China
