5
SVENSKASE
1. Spaken bakåt - transmissio-
nen inkopplad för normal an-
vändning.
2. Spaken framåt - transmissio-
nen urkopplad. Maskinen kan
flyttas för hand.
När urkopplingsspaken står i främre
läget finns ingen bromsfunktion kvar i
drivspaken. Maskinen saknar broms.
Beakta detta om maskinen för hand skall rullas ned
från ex.vis en släpkärra eller en ramp.
11. GAS/CHOKEREGLAGE
Reglage för inställning av motorns varvtal samt för
att choka motorn vid kallstart.
1. Tomgång.
2. Fullgas - vid...

6
SVENSKASE
Fyll på olja upp till “FULL”-markeringen om ni-
vån är under detta märke (fig 11).
KONTROLLERA TRANSMISSIO-
NENS OLJENIVÅ (12,5 HST)
Transmissionen är vid leverans fylld med olja SAE
20W-50.
Kontrollera före varje användning att oljeni-
vån är den riktiga. Maskinen skall stå plant.
Avläs oljenivån på behållaren. Nivån skall ligga i
jämnhöjd med markeringen (fig 12). Vid behov
fyll på mera olja. Använd olja SAE 20W-50 (ser-
viceklass SE, SF eller SG).
Renlighet är mycket viktig vid hante-...

7
SVENSKASE
Var försiktig i sluttningar. Inga plötsli-
ga start eller stopp när Ni åker uppför
eller nedför en sluttning. Kör aldrig
tvärs över en sluttning. Kör uppifrån
och ned och nedifrån och upp.
Vid färd nedför sluttning större än 20°
kan bakhjulen lätta från marken.
Klippaggregatet hindrar dock maski-
nen från att tippa över framlänges.
Maskinen, med monterade original till-
behör, får köras i maximalt 10° lutning
oavsett riktning.
Minska hastigheten i sluttningar och
vid skarpa svängar...

8
SVENSKASE
SMÖRJNING
Maskinen har tre smörjnipplar G på bakaxeln som
smörjes med universalfett var 25:e körtimme (fig
15 - 16).
Samtliga plastlager (bakhjuls-, styrskive-, pedal-
och rattstångslager samt wirerullar) smörjes med
universalfett ett par gånger per säsong.
Kraftuttags- och kopplingsspännarmarnas infäst-
ning smörjes med universalfett ett par gånger per
säsong.
Fetta in styrwiren regelbundet. Viktigt för wirens
livslängd.
Drivkedja H (fig 21) och övriga mekaniskt påver-
kade leder...

9
SVENSKASE
vrid den åt sidan (fig 20).
2. Skruva loss och tag bort remstyrningen M vid
dubbelremskivan.
3. Skruva loss och tag bort remstyrningen N på
kraftuttagsspännrullen.
4. Tag bort kilremmen.
5. Sätt dit den nya kilremmen och montera ihop i
omvänd ordning.
6. Rembygeln L vid motorremskivan skall när kil-
remmen är spänd, vara 3 - 5 mm från kilremmen.
KILREM MOTOR - TRANSMISSION
1. Lossa rembygeln L vid motorremskivan och
vrid den åt sidan (fig 20).
2. Lyft av den nedre kilremmen.
3. Skruva...

10
SVENSKASE
står i det markerade neutralläget skall justering gö-
ras.
1. Starta motorn och låt den gå på tomgång.
2. Frikopplingspedalen får inte vara nedtrampad.
(Kräver att en person sitter på sitsen annars stannar
motorn).
3. Lossa skruvarna Y något (fig 24).
4. Med drivspaken i neutralläget, flytta samtidigt
spärrplattan och drivspaken försiktigt framåt eller
bakåt tills maskinen står helt stilla.
5. Drag åt skruvarna Y.
Vid den bakre skruven finns en excentrisk distans.
Genom att vrida denna...

11

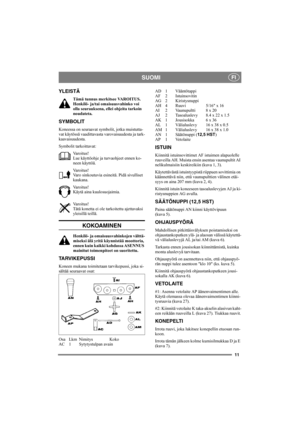

SUOMIFI
YLEISTÄ
Tämä tunnus merkitsee VAROITUS.
Henkilö- ja/tai omaisuusvahinko voi
olla seurauksena, ellei ohjeita tarkoin
noudateta.
SYMBOLIT
Koneessa on seuraavat symbolit, jotka muistutta-
vat käytössä vaadittavasta varovaisuudesta ja tark-
kaavaisuudesta.
Symbolit tarkoittavat:
Varoitus!
Lue käyttöohje ja turvaohjeet ennen ko-
neen käyttöä.
Varoitus!
Varo sinkoutuvia esineitä. Pidä sivulliset
kaukana.
Varoitus!
Käytä aina kuulosuojaimia.
Varoitus!
Tätä konetta ei ole tarkoitettu ajettavaksi...

12
SUOMIFI
Nosta konepelti paikaltaan vetämällä sitä vinosti
ylös/taaksepäin.
Ennen käyttöä - asenna musta moottoriluukku ko-
nepeltiin.
Leikkuria ei saa käyttää ilman konepel-
tiä palo- ja puristusvammojen vaaran
vuoksi.
AKKU
Akku on venttiilisäädelty malli, jonka nimellisjän-
nite on 12 V. Akku on täysin huoltovapaa. Elektro-
lyytin tasoa ei tarvitse tarkastaa eikä sitä tarvitse
lisätä.
Akku toimitetaan tarvikelaatikossa.
Akku pitää ladata täyteen ennen ensim-
mäistä käyttökertaa. Akku pitää...

13
SUOMIFI
4. SEISONTAJARRU
Vipu mekaanisen seisontajarrun käyttämiseen.
Paina irtikytkentäpoljin pohjaan. Siirrä
seisontajarruvipua oikealle ja päästä sen
jälkeen poljin ylös.
Seisontajarru vapautetaan painamalla kevyesti irti-
kytkentäpoljinta. Jousikuormitteinen jarruvipu
siirtyy silloin automaattisesti sivulle.
5. VOIMANOTTO (KYTKENTÄ)
Vipu voimanoton kytkemiseksi eteenasennettuun
työvälineeseen. Kaksi asentoa:
1. Vipu alhaalla - voimanotto irrotettuna.
2. Vipu ylhäällä - voimanotto kytkettynä....

14
SUOMIFI
Kun irtikytkentävipu on etummaisessa
asennossa, ei käyttövivussa ole jarru-
tustoimintoa. Kone on jarruton.
Huomioi tämä, jos kone on tarkoitus työntää käsin
alas esim. perävaunusta tai rampilta.
11. KAASU/RIKASTIN
Säädin moottorin pyörimisnopeuden säätämiseen
sekä rikastamiseen kylmäkäynnistyksissä.
1. Joutokäynti.
2. Täyskaasu - koneella työskenneltäessä
on aina käytettävä täyskaasua. Täyskaasu-
asento sijaitsee n. 1 - 1,5 cm:n päässä uran
alareunasta.
3. Rikastin - kylmän moottorin...
