35
NORSKNO
(fig 15 - 16).
Samtlige plastlagre (bakhjuls-, styreskive-, pedal-
og rattstangslager samt wireruller) smøres med
universalfett etpar ganger per sesong.
Kraftuttaks- og koplingsspennarmens fester smø-
res med olje etpar ganger per sesong.
Fett in styrevaieren regelmessig. Dette er viktig for
vaierens livslengde.
Drivkjede H (fig 21) og øvrige mekanisk påvirken-
de deler smøres med olje etpar ganger per sesong.
Girkassen (12,5) og differensialen er fylt med fett
fra fabrikken. Om de ikke...

36
NORSKNO
4. Ta bort kileremmen.
5. Sett dit den nye kileremmen og montér sammen
i omvendt rekkefølge.
6. Rembøyelen L ved motorremskiven skal når ki-
leremmen er stram, være 3 - 5 mm fra kileremmen.
DRIVREM MOTOR-TRANSMISJON
1. Løs rembøylen L ved motorremskiven og vri
den til siden (fig 20).
2. Løft av den nedre kileremmen.
3. Skru løs spennrullen O på koplingsarmen.
4. Ta bort kileremmen.
5. Plasér den nye kileremmen og montér sammen i
omvendt rekkefølge. Monteringen går lettere hvis
pedalen er...

37
NORSKNO
4. Når girspaken står i fristilling, flytter du både
sperreskiven og girspaken forsiktig fremover eller
bakover til maskinen står helt i ro.
5. Trekk til skruene Y.
Ved den bakre skruen finnes det en eksenterav-
stand. Ved å justere denne avstanden kan man be-
stemme hvor langt girspaken kan føres bakover,
dvs. stille inn topphastigheten ved rygging.
Hastigheten ved rygging kan justeres mellom 6 -
10 km/t.
Juster ikke hastigheten ved rygging slik
at den blir unødig høy. Maskinen blir...

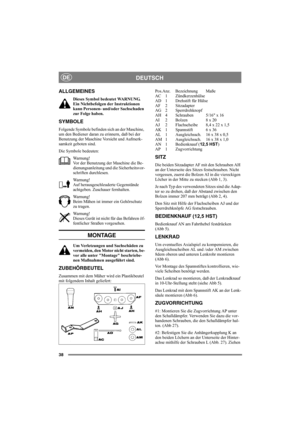

38
DEUTSCHDE
ALLGEMEINES
Dieses Symbol bedeutet WARNUNG.
Ein Nichtbefolgen der Instruktionen
kann Personen- und/oder Sachschaden
zur Folge haben.
SYMBOLE
Folgende Symbole befinden sich an der Maschine,
um den Bediener daran zu erinnern, daß bei der
Benutzung der Maschine Vorsicht und Aufmerk-
samkeit geboten sind.
Die Symbole bedeuten:
Warnung!
Vor der Benutzung der Maschine die Be-
dienungsanleitung und die Sicherheitsvor-
schriften durchlesen.
Warnung!
Auf herausgeschleuderte Gegenstände...

39
DEUTSCHDE
Sie die Schrauben fest an.
MOTORHAUBE
Die Schraube demontieren, mit der der vordere
Teil der Motorhaube am Fahrgestell befestigt ist.
Dann die drei Gummischlaufen D und E lösen
(Abb 7).
Die Motorhaube schräg nach oben und hinten ab-
heben.
Vor der Anwendung - den schwarzen Motordeckel
an die Motorhaube montieren.
Das Gerät darf nicht benutzt werden,
wenn die Motorhaube demontiert ist.
Es besteht Verbrennungs- und Verlet-
zungsgefahr.
BATTERIE
Bei der Batterie handelt es sich um ein...

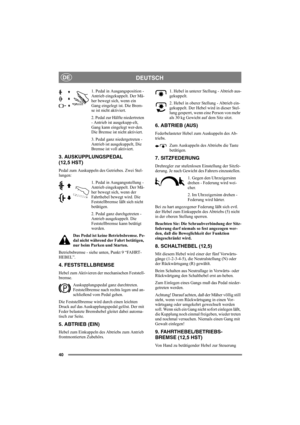

40
DEUTSCHDE
1. Pedal in Ausgangsposition -
Antrieb eingekuppelt. Der Mä-
her bewegt sich, wenn ein
Gang eingelegt ist. Die Brem-
se ist nicht aktiviert.
2. Pedal zur Hälfte niedertreten
- Antrieb ist ausgekupp-elt,
Gang kann eingelegt wer-den.
Die Bremse ist nicht aktiviert.
3. Pedal ganz niedergetreten -
Antrieb ist ausgekuppelt, Die
Bremse ist voll aktiviert.
3. AUSKUPPLUNGSPEDAL
(12,5 HST)
Pedal zum Auskuppeln des Getriebes. Zwei Stel-
lungen:
1. Pedal in Ausgangsstellung -
Antrieb...

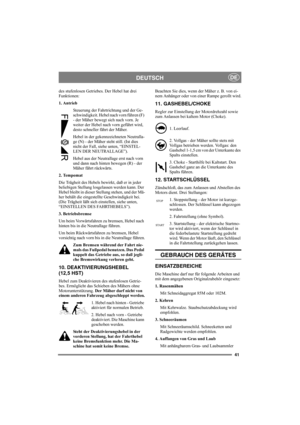

41
DEUTSCHDE
des stufenlosen Getriebes. Der Hebel hat drei
Funktionen:
1. Antrieb
Steuerung der Fahrtrichtung und der Ge-
schwindigkeit. Hebel nach vorn führen (F)
- der Mäher bewegt sich nach vorn. Je
weiter der Hebel nach vorn geführt wird,
desto schneller fährt der Mäher.
Hebel in der gekennzeichneten Neutralla-
ge (N) - der Mäher steht still. (Ist dies
nicht der Fall, siehe unten, “EINSTEL-
LEN DER NEUTRALLAGE”).
Hebel aus der Neutrallage erst nach vorn
und dann nach hinten bewegen (R) - der...

42
DEUTSCHDE
30 oder 42.
5. Entsorgen von Gras und Laub
Mit Anhänger.
Die Zugvorrichtung darf nicht mit einer vertikalen
Kraft von mehr als 100 N belastet werden.
Die Schubkraft von Anhängern darf 500 N nicht
überschreiten.
VOR DEM ANLASSEN
Vor dem Start sind diese Bedienungs-
anleitung sowie die beigefügten Sicher-
heitsvorschriften aufmerksam
durchzulesen.
DEN BENZINTANK FÜLLEN
Beim tanken bleifreien Kraftstoff verwen-
den. Es darf kein mit Öl gemischtes Zwei-
taktbenzin zur Anwendung kommen....

43
DEUTSCHDE
- Motor anlassen, in den Sitz setzen, Pedal be-
tätigen, Feststellbremse aktivieren, vom Mäher
steigen - der Motor darf nicht anhalten
(12,5 HST).
Wenn das Sicherheitssystem nicht
funktioniert, darf die Maschine nicht
benutzt werden! Maschine zur Kontrol-
le in eine Service-Werkstatt bringen.
ANLASSEN DES MOTORS
1. Benzinhahn öffnen (Abb 13).
2. Darauf achten, daß das Zündkerzenkabel auf
seinem Platz ist.
3. Kontrollieren, ob der Abtrieb ausgekuppelt ist.
4a. 12,5:
Schalthebel in...

44
DEUTSCHDE
WA RT U N G
Vor jeglichen Servicemaßnahmen am
Gerät ist stets
-der Motor abzustellen
-der Zündschlüssel abzuziehen
-das Zündkabel abzuziehen
-die Feststellbremse anzuziehen
-der Abtrieb auszukuppeln.
REINIGUNG
Achtung! Bei Hochdruckreinigung Strahl nicht di-
rekt auf das Getriebe richten.
Zur Verringerung der Brandgefahr:
- Halten Sie Motor, Schalldämpfer,
Batterie und Kraftstofftank frei von
Gras, Laub und Öl.
- Kontrollieren Sie die Maschine regel-
mäßig auf Öl- und/oder...
