STIGA
READY
READY HST
8211-0009-70
BRUKSANVISNING KÄYTTÖOHJEET
BRUGSANVISNING BRUKSANVISNING
GEBRAUCHSANWEISUNG INSTRUCTIONS FOR USE MODE D’EMPLOI
GEBRUIKSAANWIJZINGSV .... 5
FI ... 11
DA .. 18
NO . 25
DE ... 33
EN... 41
FR.... 48
NL... 55

2
A
B
S
I
F
G
I
H
G
D, E
C
MON
P
1
3
52
4
6

3
U
T QR
0
1
7
9
118
10
12

4
K
L
13
15
1714
16
18

5
SVENSKASV

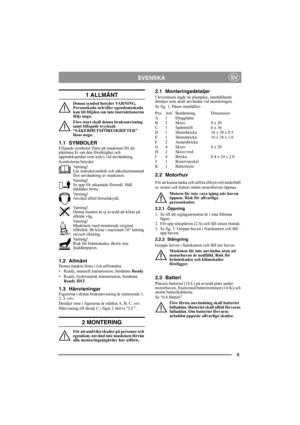

1 ALLMÄNT
Denna symbol betyder VARNING.
Personskada och/eller egendomsskada
kan bli följden om inte instruktionerna
följs noga.
Före start skall denna bruksanvisning
samt bifogade trycksak
“SÄKERHETSFÖRESKRIFTER”
läsas noga.
1.1 SYMBOLERFöljande symboler finns på maskinen för att
påminna Er om den försiktighet och
uppmärksamhet som krävs vid användning.
Symbolerna betyder:
Varning!
Läs instruktionsbok och säkerhetsmanual
före användning av maskinen.
Varning!
Se upp för utkastade...

6
SVENSKASV

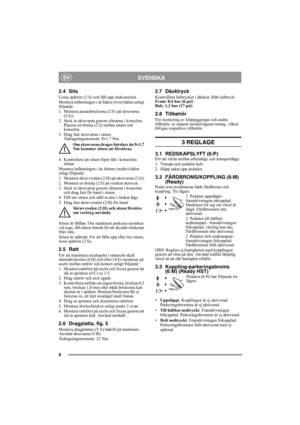

2.4 Sits
Lossa spärren (2:S) och fäll upp sitskonsolen.
Montera infästningen i de bakre (övre) hålen enligt
följande:
1. Montera ansatsbrickorna (2:F) på skruvarna
(2:G).
2. Stick in skruvarna genom slitsarna i konsolen.
Placera en bricka (2:I) mellan sitsen och
konsolen.
3. Drag fast skruvarna i sitsen.
Åtdragningsmoment: 9±1,7 Nm.
Om skruvarna drages hårdare än 9±1,7
Nm kommer sitsen att förstöras.
4. Kontrollera att sitsen löper lätt i konsolens
slitsar.
Montera infästningen i de...

7
SVENSKASV

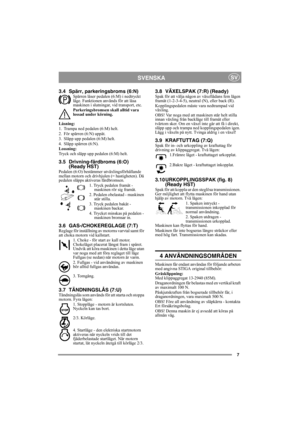

3.4 Spärr, parkeringsbroms (6:N)Spärren låser pedalen (6:M) i nedtryckt
läge. Funktionen används för att låsa
maskinen i slutningar, vid transport, etc.
Parkeringsbromsen skall alltid vara
lossad under körning.
Låsning:
1. Trampa ned pedalen (6:M) helt.
2. För spärren (6:N) uppåt.
3. Släpp upp pedalen (6:M) helt.
4. Släpp spärren (6:N).
Lossning:
Tryck och släpp upp pedalen (6:M) helt.
3.5 Drivning-färdbroms (6:O)
(Ready HST)
Pedalen (6:O) bestämmer utväxlingsförhållande
mellan motorn...

8
SVENSKASV

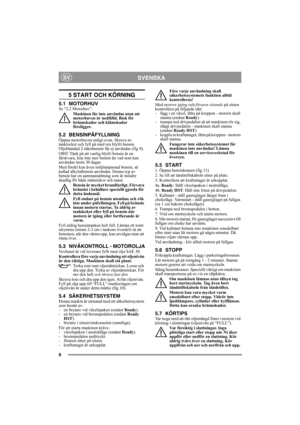

5 START OCH KÖRNING
5.1 MOTORHUVSe “2.2 Motorhuv”.
Maskinen får inte användas utan att
motorhuven är nedfälld. Risk för
brännskador och klämskador
föreligger.
5.2 BENSINPÅFYLLNINGÖppna motorhuven enligt ovan. Skruva av
tanklocket och fyll på med ren blyfri bensin.
Oljeblandad 2-taktsbensin får ej användas (fig 9).
OBS! Tänk på att vanlig blyfri bensin är en
färskvara, köp inte mer bensin än vad som kan
användas inom 30 dagar.
Med fördel kan även miljöanpassad bensin, så
kallad...

9
SVENSKASV

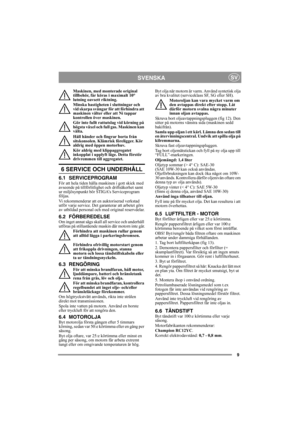

Maskinen, med monterade original
tillbehör, får köras i maximalt 10°
lutning oavsett riktning.
Minska hastigheten i sluttningar och
vid skarpa svängar för att förhindra att
maskinen välter eller att Ni tappar
kontrollen över maskinen.
Gör inte fullt rattutslag vid körning på
högsta växel och full gas. Maskinen kan
välta.
Håll händer och fingrar borta från
sitskonsolen. Klämrisk föreligger. Kör
aldrig med öppen motorhuv.
Kör aldrig med klippaggregatet
inkopplat i upplyft läge. Detta...

10
SVENSKASV

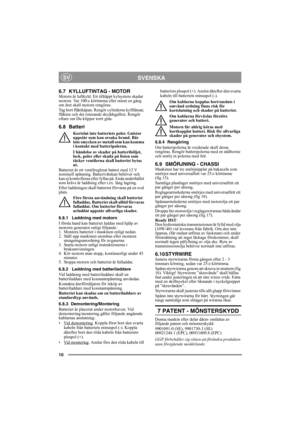

6.7 KYLLUFTINTAG - MOTOR Motorn är luftkyld. Ett tilltäppt kylsystem skadar
motorn. Var 100:e körtimma eller minst en gång
om året skall motorn rengöras.
Tag bort fläktkåpan. Rengör cylinderns kylflänsar,
fläkten och det roterande skyddsgallret. Rengör
oftare om Du klipper torrt gräs.
6.8 Batteri
Kortslut inte batteriets poler. Gnistor
uppstår som kan orsaka brand. Bär
inte smycken av metall som kan komma
i kontakt med batteripolerna.
I händelse av skador på batterihöljet,
lock,...
