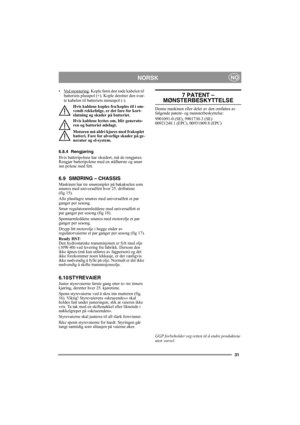

31 NORSKNO • Ved montering. Kople først den røde kabelen til batteriets plusspol (+). Kople deretter den svar- te kabelen til batteriets minuspol (-). Hvis kablene koples fra/koples til i om- vendt rekkefølge, er det fare for kort- slutning og skader på batteriet. Hvis kablene byttes om, blir generato- ren og batteriet ødelagt. Motoren må aldri kjøres med frakoplet batteri. Fare for alvorlige skader på ge- nerator og el-system. 6.8.4 Rengjøring Hvis batteripolene har oksidert, må de rengjøres. Rengjør...
Page 32

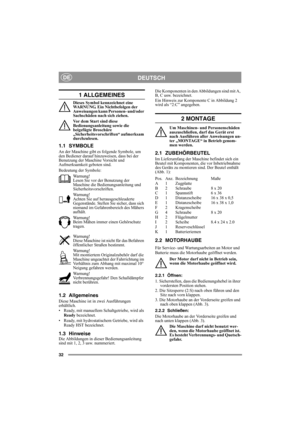

32 DEUTSCHDE 1 ALLGEMEINES Dieses Symbol kennzeichnet eine WARNUNG. Ein Nichtbefolgen der Anweisungen kann Personen- und/oder Sachschäden nach sich ziehen. Vor dem Start sind diese Bedienungsanleitung sowie die beigefügte Broschüre „Sicherheitsvorschriften“ aufmerksam durchzulesen. 1.1 SYMBOLE An der Maschine gibt es folgende Symbole, um den Bediener darauf hinzuweisen, dass bei der Benutzung der Maschine Vorsicht und Aufmerksamkeit geboten sind. Bedeutung der Symbole: Warnung! Lesen Sie vor...
Page 33

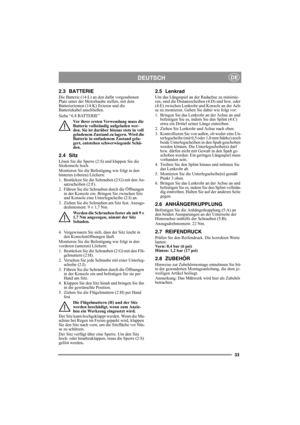

33 DEUTSCHDE 2.3 BATTERIE Die Batterie (14:L) an den dafür vorgesehenen Platz unter der Motorhaube stellen, mit dem Batterieriemen (14:K) fixieren und die Batteriekabel anschließen. Siehe “6.8 BATTERIE” Vor ihrer ersten Verwendung muss die Batterie vollständig aufgeladen wer- den. Sie ist darüber hinaus stets in voll geladenem Zustand zu lagern. Wird die Batterie in entladenem Zustand gela- gert, entstehen schwerwiegende Schä- den. 2.4 Sitz Lösen Sie die Sperre (2:S) und klappen Sie die...
Page 34

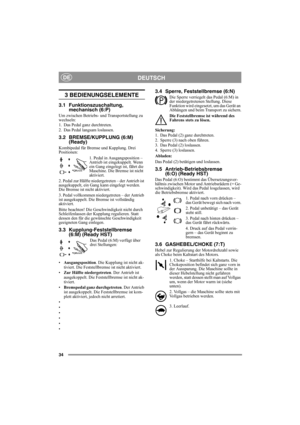

34 DEUTSCHDE 3 BEDIENUNGSELEMENTE 3.1 Funktionszuschaltung, mechanisch (6:P) Um zwischen Betriebs- und Transportstellung zu wechseln: 1. Das Pedal ganz durchtreten. 2. Das Pedal langsam loslassen. 3.2 BREMSE/KUPPLUNG (6:M) (Ready) Kombipedal für Bremse und Kupplung. Drei Positionen: 1. Pedal in Ausgangsposition – Antrieb ist eingekuppelt. Wenn ein Gang eingelegt ist, fährt die Maschine. Die Bremse ist nicht aktiviert. 2. Pedal zur Hälfte niedergetreten – der Antrieb ist ausgekuppelt, ein Gang...
Page 35

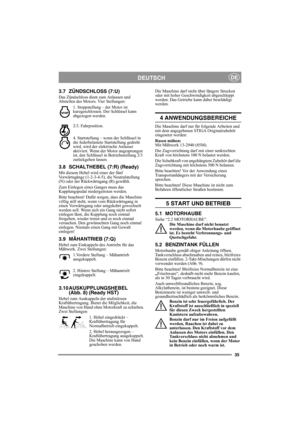

35 DEUTSCHDE 3.7 ZÜNDSCHLOSS (7:U) Das Zündschloss dient zum Anlassen und Abstellen des Motors. Vier Stellungen: 1. Stoppstellung – der Motor ist kurzgeschlossen. Der Schlüssel kann abgezogen werden. 2/3. Fahrposition. 4. Startstellung – wenn der Schlüssel in die federbelastete Startstellung gedreht wird, wird der elektrische Anlasser aktiviert. Wenn der Motor angesprungen ist, den Schlüssel in Betriebsstellung 2/3 zurückgehen lassen. 3.8 SCHALTHEBEL (7:R) (Ready) Mit diesem Hebel wird einer der...
Page 36

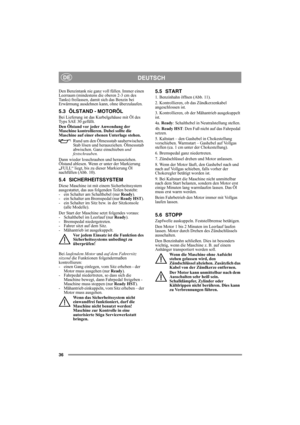

36 DEUTSCHDE Den Benzintank nie ganz voll füllen. Immer einen Leerraum (mindestens die oberen 2-3 cm des Tanks) freilassen, damit sich das Benzin bei Erwärmung ausdehnen kann, ohne überzulaufen. 5.3 ÖLSTAND - MOTORÖL Bei Lieferung ist das Kurbelgehäuse mit Öl des Typs SAE 30 gefüllt. Den Ölstand vor jeder Anwendung der Maschine kontrollieren. Dabei sollte die Maschine auf einer ebenen Unterlage stehen. Rund um den Ölmessstab sauberwischen. Stab lösen und herausziehen. Ölmessstab abwischen. Ganz...
Page 37

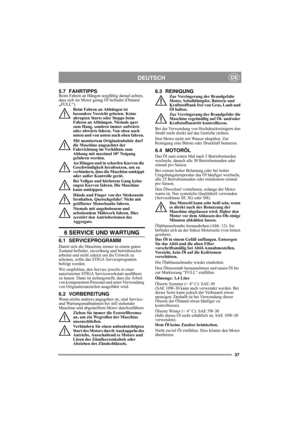

37 DEUTSCHDE 5.7 FAHRTIPPSBeim Fahren an Hängen sorgfältig darauf achten, dass sich im Motor genug Öl befindet (Ölstand „FULL“). Beim Fahren an Abhängen ist besondere Vorsicht geboten. Keine abrupten Starts oder Stopps beim Fahren an Abhängen. Niemals quer zum Hang, sondern immer aufwärts oder abwärts fahren. Von oben nach unten und von unten nach oben fahren. Mit montiertem Originalzubehör darf die Maschine ungeachtet der Fahrrichtung im Verhältnis zum Abhang mit maximal 10° Neigung...
Page 38
38 DEUTSCHDE 6.5 LUFTFILTER - MOTOR Den Vorfilter einmal pro Jahr oder alle 25 Betriebsstunden wechseln. Den Papierfilter einmal pro Jahr oder alle 100 Betriebsstunden reinigen, je nachdem, was zuerst eintrifft. Bitte beachten! Wenn die Maschine unter staubigen Bedingungen eingesetzt wird, beide Filter häufiger reinigen/austauschen. 1. Den Luftfilterdeckel entfernen (Abb. 13). 2. Papierfilter und Vorfilter (Schaumstofffilter) demontieren. Vorsichtig arbeiten, damit kein Schmutz in den Vergaser...
Page 39
39 DEUTSCHDE 6.8.3 Demontage/Montage Die Batterie befindet sich unter der Motorhaube. Bei einer Demontage/Montage gilt Folgendes für den Anschluss der Kabel: • Bei der Demontage: Trennen Sie zuerst das schwarze Kabel vom Batterieminuspol (-). Trennen Sie danach das rote Kabel vom Batte- riepluspol (+). • Bei der Montage: Verbinden Sie zuerst das rote Kabel mit dem Batteriepluspol (+). Verbinden Sie danach das schwarze Kabel mit dem Batte- rieminuspol (-). Wenn die Kabel in der umgekehrten...
Page 40

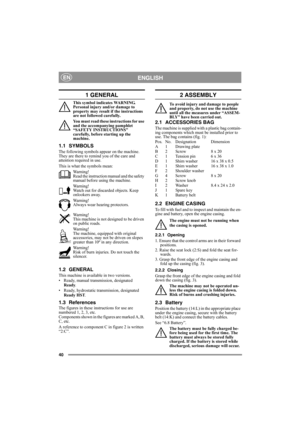

40 ENGLISHEN 1 GENERAL This symbol indicates WARNING. Personal injury and/or damage to property may result if the instructions are not followed carefully. You must read these instructions for use and the accompanying pamphlet “SAFETY INSTRUCTIONS” carefully, before starting up the machine. 1.1 SYMBOLS The following symbols appear on the machine. They are there to remind you of the care and attention required in use. This is what the symbols mean: Warning! Read the instruction manual and the...
