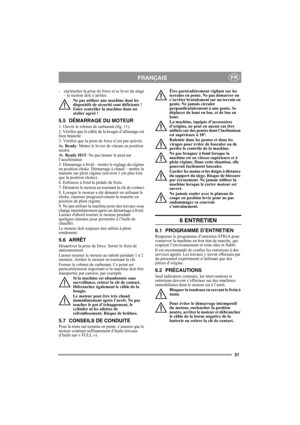

51
FRANÇAISFR
- enclencher la prise de force et se lever du siège
– le moteur doit s’arrêter.
Ne pas utiliser une machine dont les
dispositifs de sécurité sont déficients !
Faire contrôler la machine dans un
atelier agréé !
5.5 DÉMARRAGE DU MOTEUR
1. Ouvrir le robinet de carburant (fig. 11).
2. Vérifier que le câble de la bougie d’allumage est
bien branché.
3. Vérifier que la prise de force n’est pas activée.
4a. Ready: Mettre le levier de vitesse en position
neutre.
4b. Ready HST: Ne pas...

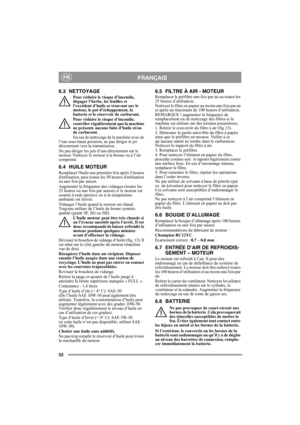

52
FRANÇAISFR
6.3 NETTOYAGE
Pour réduire le risque d’incendie,
dégager l’herbe, les feuilles et
l’excédent d’huile se trouvant sur le
moteur, le pot d’échappement, la
batterie et le réservoir de carburant.
Pour réduire le risque d’incendie,
contrôler régulièrement que la machine
ne présente aucune fuite d’huile et/ou
de carburant.
En cas de nettoyage de la machine avec de
l’eau sous haute pression, ne pas diriger le jet
directement vers la transmission.
Ne pas diriger les jets d’eau directement...

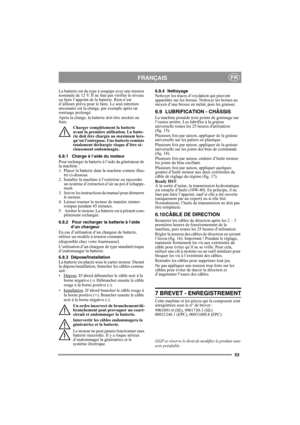

53
FRANÇAISFR
La batterie est du type à soupape avec une tension
nominale de 12 V. Il ne faut pas vérifier le niveau
ou faire l’appoint de la batterie. Rien n’est
d’ailleurs prévu pour le faire. Le seul entretien
nécessaire est la charge, par exemple après un
remisage prolongé.
Après la charge, la batterie doit être stockée au
frais.
Charger complètement la batterie
avant la première utilisation. La batte-
rie doit être chargée au maximum lors-
qu’on l’entrepose. Une batterie remisée
totalement...

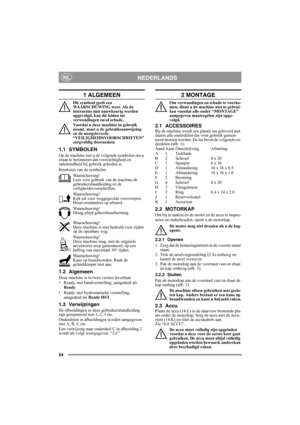

54
NEDERLANDSNL
1 ALGEMEEN
Dit symbool geeft een
WAARSCHUWING weer. Als de
instructies niet nauwkeurig worden
opgevolgd, kan dit leiden tot
verwondingen en/of schade.
Voordat u deze machine in gebruik
neemt, moet u de gebruiksaanwijzing
en de meegeleverde
“VEILIGHEIDSVOORSCHRIFTEN”
zorgvuldig doornemen.
1.1 SYMBOLEN
Op de machine ziet u de volgende symbolen om u
eraan te herinneren dat voorzichtigheid en
oplettendheid bij gebruik geboden is.
Betekenis van de symbolen:
Waarschuwing!
Lees vóór...

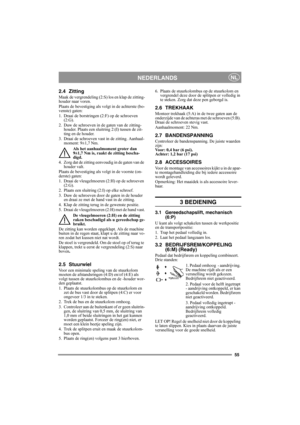

55
NEDERLANDSNL
2.4 Zitting
Maak de vergrendeling (2:S) los en klap de zitting-
houder naar voren.
Plaats de bevestiging als volgt in de achterste (bo-
venste) gaten:
1. Draai de borstringen (2:F) op de schroeven
(2:G).
2. Duw de schroeven in de gaten van de zitting-
houder. Plaats een sluitring 2:(I) tussen de zit-
ting en de houder.
3. Draai de schroeven vast in de zitting. Aanhaal-
moment: 9±1,7 Nm.
Als het aanhaalmoment groter dan
9±1,7 Nm is, raakt de zitting bescha-
digd.
4. Zorg dat de zitting...

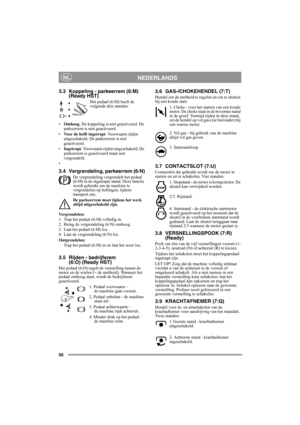

56
NEDERLANDSNL
3.3 Koppeling - parkeerrem (6:M)
(Ready HST)
Het pedaal (6:M) heeft de
volgende drie standen:
•Omhoog. De koppeling is niet geactiveerd. De
parkeerrem is niet geactiveerd.
•Voor de helft ingetrapt. Voorwaarts rijden
uitgeschakeld. De parkeerrem is niet
geactiveerd.
•Ingetrapt. Voorwaarts rijden uitgeschakeld. De
parkeerrem is geactiveerd maar niet
vergrendeld.
•
3.4 Vergrendeling, parkeerrem (6:N)
De vergrendeling vergrendelt het pedaal
(6:M) in de ingetrapte stand. Deze functie...

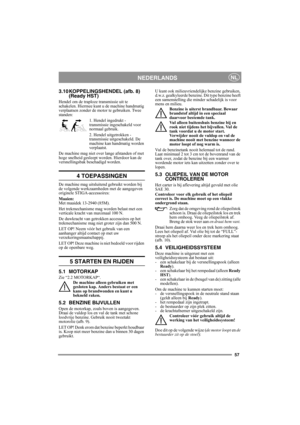

57
NEDERLANDSNL
3.10 KOPPELINGSHENDEL (afb. 8)
(Ready HST)
Hendel om de traploze transmissie uit te
schakelen. Hiermee kunt u de machine handmatig
verplaatsen zonder de motor te gebruiken. Twee
standen:
1. Hendel ingedrukt -
transmissie ingeschakeld voor
normaal gebruik.
2. Hendel uitgetrokken -
transmissie uitgeschakeld. De
machine kan handmatig worden
verplaatst.
De machine mag niet over lange afstanden of met
hoge snelheid gesleept worden. Hierdoor kan de
versnellingsbak beschadigd worden....

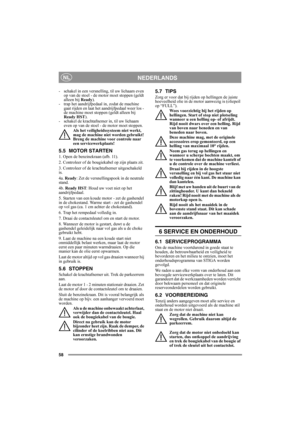

58
NEDERLANDSNL
- schakel in een versnelling, til uw lichaam even
op van de stoel - de motor moet stoppen (geldt
alleen bij Ready).
- trap het aandrijfpedaal in, zodat de machine
gaat rijden en laat het aandrijfpedaal weer los -
de machine moet stoppen (geldt alleen bij
Ready HST).
- schakel de krachtafnemer in, til uw lichaam
even op van de stoel - de motor moet stoppen.
Als het veiligheidssysteem niet werkt,
mag de machine niet worden gebruikt!
Breng de machine voor controle naar
een...

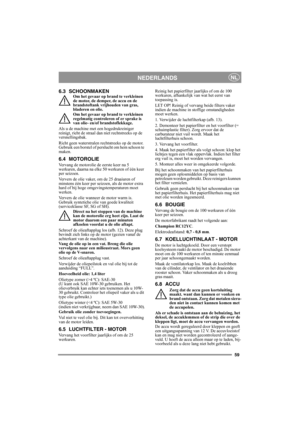

59
NEDERLANDSNL
6.3 SCHOONMAKENOm het gevaar op brand te verkleinen
de motor, de demper, de accu en de
brandstoftank vrijhouden van gras,
bladeren en olie.
Om het gevaar op brand te verkleinen
regelmatig controleren of er sprake is
van olie- en/of brandstoflekkage.
Als u de machine met een hogedrukreiniger
reinigt, richt de straal dan niet rechtstreeks op de
versnellingsbak.
Richt geen waterstralen rechtstreeks op de motor.
Gebruik een borstel of perslucht om hem schoon te
maken.
6.4 MOTOROLIE...

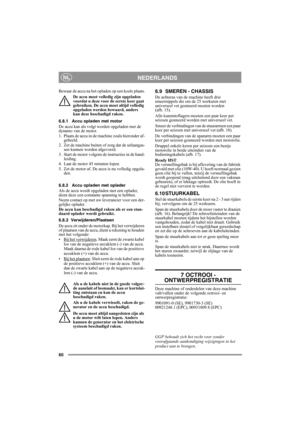

60
NEDERLANDSNL
Bewaar de accu na het opladen op een koele plaats.
De accu moet volledig zijn opgeladen
voordat u deze voor de eerste keer gaat
gebruiken. De accu moet altijd volledig
opgeladen worden bewaard, anders
kan deze beschadigd raken.
6.8.1 Accu opladen met motor
De accu kan als volgt worden opgeladen met de
dynamo van de motor.
1. Plaats de accu in de machine zoals hieronder af-
gebeeld.
2. Zet de machine buiten of zorg dat de uitlaatgas-
sen kunnen worden afgevoerd.
3. Start de motor...
