Stiga Lawn Tractor 8211 0009 70 Ready HST Operators Manual

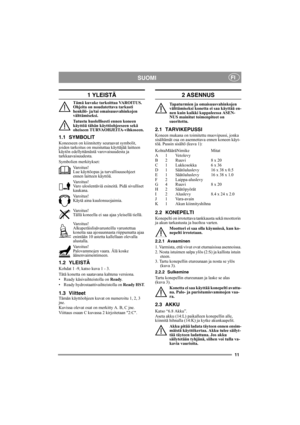

11
SUOMIFI
1 YLEISTÄ
Tämä kuvake tarkoittaa VAROITUS.
Ohjeita on noudatettava tarkasti
henkilö- ja/tai omaisuusvahinkojen
välttämiseksi.
Tutustu huolellisesti ennen koneen
käyttöä tähän käyttöohjeeseen sekä
oheiseen TURVAOHJEITA-vihkoseen.
1.1 SYMBOLIT
Koneeseen on kiinnitetty seuraavat symbolit,
joiden tarkoitus on muistuttaa käyttäjää laitteen
käytön edellyttämästä varovaisuudesta ja
tarkkaavaisuudesta.
Symbolien merkitykset:
Varoitus!
Lue käyttöopas ja turvallisuusohjeet
ennen laitteen...

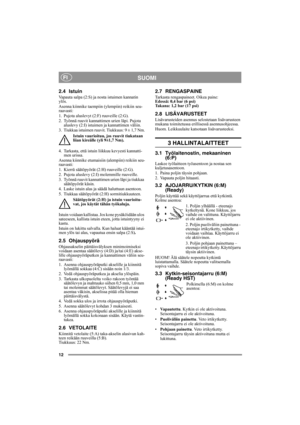

12
SUOMIFI
2.4 Istuin
Vapauta salpa (2:S) ja nosta istuimen kannatin
ylös.
Asenna kiinnike taempiin (ylempiin) reikiin seu-
raavasti:
1. Pujota aluslevyt (2:F) ruuveille (2:G).
2. Työnnä ruuvit kannattimen urien läpi. Pujota
aluslevy (2:I) istuimen ja kannattimen väliin.
3. Tiukkaa istuimen ruuvit. Tiukkuus: 9 ± 1,7 Nm.
Istuin vaurioituu, jos ruuvit tiukataan
liian kireälle (yli 9±1,7 Nm).
4. Tarkasta, että istuin liikkuu kevyesti kannatti-
men urissa.
Asenna kiinnike etumaisiin (alempiin) reikiin...

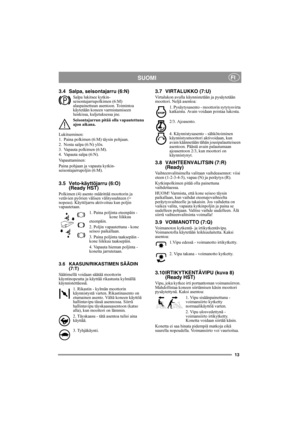

13
SUOMIFI
3.4 Salpa, seisontajarru (6:N)
Salpa lukitsee kytkin-
seisontajarrupolkimen (6:M)
alaspainettuun asentoon. Toimintoa
käytetään koneen varmistamiseen
luiskissa, kuljetuksessa jne.
Seisontajarrun pitää olla vapautettuna
ajon aikana.
Lukitseminen:
1. Paina polkimen (6:M) täysin pohjaan.
2. Nosta salpa (6:N) ylös.
3. Vapauta polkimen (6:M).
4. Vapauta salpa (6:N).
Vapauttaminen:
Paina pohjaan ja vapauta kytkin-
seisontajarrupoljin (6:M).
3.5 Veto-käyttöjarru (6:O)
(Ready HST)
Polkimen (4)...

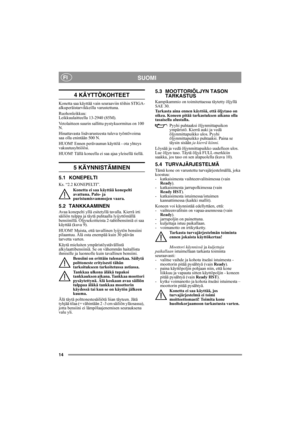

14
SUOMIFI
4 KÄYTTÖKOHTEET
Konetta saa käyttää vain seuraaviin töihin STIGA-
alkuperäistarvikkeilla varustettuna.
Ruohonleikkuu:
Leikkuulaitteella 13-2940 (85M).
Vetolaitteen suurin sallittu pystykuormitus on 100
N.
Hinattavasta lisävarusteesta tuleva työntövoima
saa olla enintään 500 N.
HUOM! Ennen perävaunun käyttöä - ota yhteys
vakuutusyhtiöösi.
HUOM! Tällä koneella ei saa ajaa yleisellä tiellä.
5 KÄYNNISTÄMINEN
5.1 KONEPELTI
Ks. “2.2 KONEPELTI”.
Konetta ei saa käyttää konepelti
avattuna. Palo-...

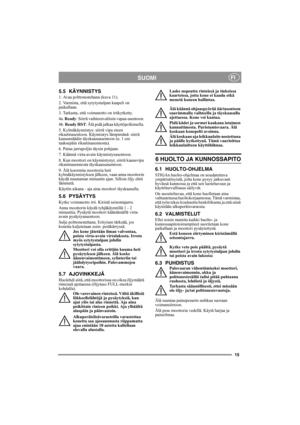

15
SUOMIFI
5.5 KÄYNNISTYS
1. Avaa polttonestehana (kuva 11).
2. Varmista, että sytytystulpan kaapeli on
paikallaan.
3. Tarkasta, että voimanotto on irtikytketty.
4a. Ready: Siirrä vaihteenvalitsin vapaa-asentoon.
4b. Ready HST: Älä pidä jalkaa käyttöpolkimella.
5. Kylmäkäynnistys: siirrä vipu eteen
rikastinasentoon. Käynnistys lämpimänä: siirrä
kaasunsäädin täyskaasuasentoon (n. 1 cm
taaksepäin rikastinasennosta).
6. Paina jarrupoljin täysin pohjaan.
7. Käännä virta-avain käynnistysasentoon.
8....

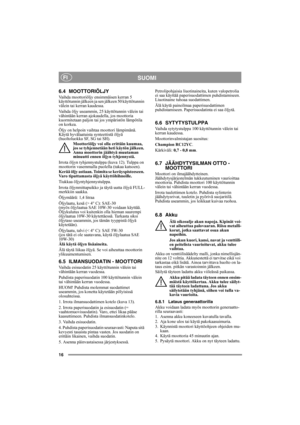

16
SUOMIFI
6.4 MOOTTORIÖLJY
Vaihda moottoriöljy ensimmäisen kerran 5
käyttötunnin jälkeen ja sen jälkeen 50 käyttötunnin
välein tai kerran kaudessa.
Vaihda öljy useammin, 25 käyttötunnin välein tai
vähintään kerran ajokaudella, jos moottoria
kuormitetaan paljon tai jos ympäristön lämpötila
on korkea.
Öljy on helpoin vaihtaa moottori lämpimänä.
Käytä hyvälaatuista synteettistä öljyä
(huoltoluokka SF, SG tai SH).
Moottoriöljy voi olla erittäin kuumaa,
jos se tyhjennetään heti käytön jälkeen....

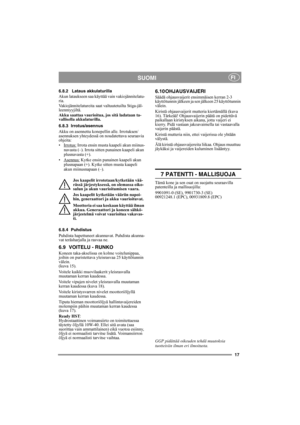

17
SUOMIFI
6.8.2 Lataus akkulaturilla
Akun lataukseen saa käyttää vain vakiojännitelatu-
ria.
Vakiojännitelatureita saat valtuutetuilta Stiga-jäl-
leenmyyjiltä.
Akku saattaa vaurioitua, jos sitä ladataan ta-
vallisella akkulaturilla.
6.8.3 Irrotus/asennus
Akku on asennettu konepellin alle. Irrotuksen/
asennuksen yhteydessä on noudatettava seuraavia
ohjeita:
• Irrotus:
 Irrota ensin musta kaapeli akun miinus-
navasta (–). Irrota sitten punainen kaapeli akun
plusnavasta (+).
• Asennus:
 Kytke ensin...

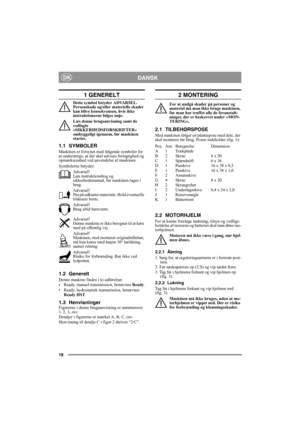

18
DANSKDK
1 GENERELT
Dette symbol betyder ADVARSEL.
Personskade og/eller materielle skader
kan blive konsekvensen, hvis ikke
instruktionerne følges nøje.
Læs denne brugsanvisning samt de
vedlagte
»SIKKERHEDSFORSKRIFTER«
omhyggeligt igennem, før maskinen
startes.
1.1 SYMBOLER
Maskinen er forsynet med følgende symboler for
at understrege, at der skal udvises forsigtighed og
opmærksomhed ved anvendelse af maskinen.
Symbolerne betyder:
Advarsel!
Læs instruktionsbog og
sikkerhedsmanual, før...

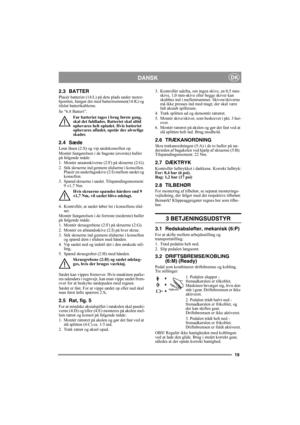

19
DANSKDK
2.3 BATTER
Placér batteriet (14:L) på dets plads under motor-
hjemlen, fastgør det med batteriremmen(14:K) og
tilslut batterikablerne.
Se “6.8 Batteri”.
Før batteriet tages i brug første gang,
skal det fuldlades. Batteriet skal altid
opbevares helt opladet. Hvis batteriet
opbevares afladet, opstår der alvorlige
skader.
2.4 Sæde
Løsn låsen (2:S) og vip sædekonsollen op.
Montér fastgørelsen i de bageste (øverste) huller
på følgende måde:
1. Montér ansatsskiverne (2:F) på skruerne (2:G)....

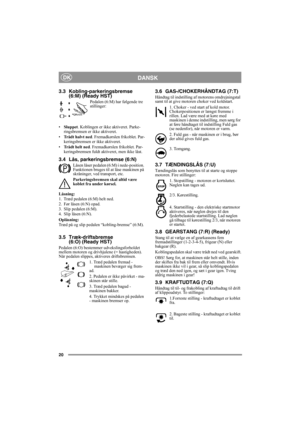

20
DANSKDK
3.3 Kobling-parkeringsbremse
(6:M) (Ready HST)
Pedalen (6:M) har følgende tre
stillinger:
•Sluppet. Koblingen er ikke aktiveret. Parke-
ringsbremsen er ikke aktiveret.
•Trådt halvt ned. Fremadkørslen frikoblet. Par-
keringsbremsen er ikke aktiveret.
•Trådt helt ned. Fremadkørslen frikoblet. Par-
keringsbremsen fuldt aktiveret, men ikke låst.
3.4 Lås, parkeringsbremse (6:N)
Låsen låser pedalen (6:M) i nede-position.
Funktionen bruges til at låse maskinen på
skråninger, ved transport, etc....
