Stiga Lawn Tractor 8211 0009 70 Ready HST Operators Manual

21
DANSKDK
3.10 UDKOBLINGSHÅNDTAG
(fig. 8) (Ready HST)
Håndtag til at udkoble den trinløse transmission.
Giver mulighed for at skubbe maskinen uden hjælp
fra motoren. To stillinger:
1. Håndtaget trykket ind -
transmissionen er indkoblet til
normal brug.
2. Håndtaget trukket ud -
transmissionen er udkoblet.
Maskinen kan skubbes manuelt.
Maskinen må ikke slæbes længere strækninger,
eller med høj fart. Transmissionen kan blive
beskadiget herved.
4 ANVENDELSESOMRÅDER
Maskinen må kun bruges til...

22
DANSKDK
5.5 START
1. Åbn benzinhanen op (fig. 11).
2. Se efter, at tændrørskablet sidder på plads.
3. Kontrollér, at kraftudtaget er koblet fra.
4a. Ready: Sæt gearstangen i frigear.
4b. Ready HST: Hold ikke foden på drivpedalen.
5. Koldstart - før gashåndtaget længst frem i
chokerstilling. Varmstart - sæt gashåndtaget på
fuld gas (ca. 1 cm bagved chokerstillingen).
6. Træd bremsepedalen i bund.
7. Drej tændingsnøglen og start motoren.
8. Når motoren er startet, skub da gashåndtaget lidt
efter...

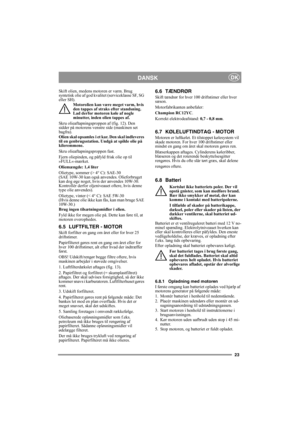

23
DANSKDK
Skift olien, medens motoren er varm. Brug
syntetisk olie af god kvalitet (serviceklasse SF, SG
eller SH).
Motorolien kan være meget varm, hvis
den tappes af straks efter standsning.
Lad derfor motoren køle af nogle
minutter, inden olien tappes af.
Skru olieaftapningsproppen af (fig. 12). Den
sidder på motorens venstre side (maskinen set
bagfra).
Olien skal opsamles i et kar. Den skal indleveres
til en genbrugsstation. Undgå at spilde olie på
kileremmene.
Skru olieaftapningsproppen...

24
DANSKDK
6.8.2 Opladning med batterilader
Ved opladning med batterilader skal der anvendes
en batterilader med konstant spænding.
Kontakt forhandleren vedr. køb af batterilader med
konstant spænding.
Batteriet kan tage skade, hvis der anvendes en
batterilader af standardtype.
6.8.3 Demontering/montering
Batteriet er placeret under motorhjelmen. Ved de-
montering/montering gælder følgende angående
kablernes tilslutning.
• Ved demontering
. Fjern først det sorte kabel fra
batteriets minuspol (-)....

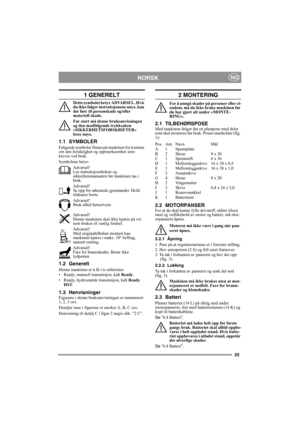

25
NORSKNO
1 GENERELT
Dette symbolet betyr ADVARSEL. Hvis
du ikke følger instruksjonene nøye, kan
det føre til personskade og/eller
materiell skade.
Før start må denne bruksanvisningen
og den medfølgende trykksaken
«SIKKERHETSFORSKRIFTER»
leses nøye.
1.1 SYMBOLER
Følgende symboler finnes på maskinen for å minne
om den forsiktighet og oppmerksomhet som
kreves ved bruk.
Symbolene betyr:
Advarsel!
Les instruksjonsboken og
sikkerhetsmanualen før maskinen tas i
bruk.
Advarsel!
Se opp for utkastede...

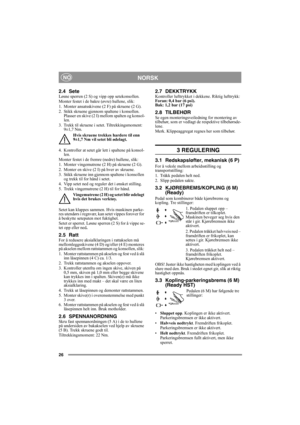

26
NORSKNO
2.4 SeteLøsne sperren (2 S) og vipp opp setekonsollen.
Monter festet i de bakre (øvre) hullene, slik:
1. Monter ansatsskivene (2 F) på skruene (2 G).
2. Stikk skruene gjennom spaltene i konsollen.
Plasser en skive (2 I) mellom spalten og konsol-
len.
3. Trekk til skruene i setet. Tiltrekkingsmoment:
9±1,7 Nm.
Hvis skruene trekkes hardere til enn
9±1,7 Nm vil setet bli ødelagt.
4. Kontroller at setet går lett i spaltene på konsol-
len.
Monter festet i de fremre (nedre) hullene, slik:
1....

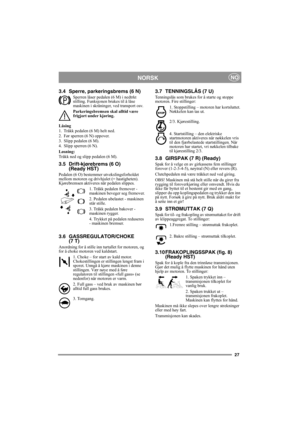

27
NORSKNO
3.4 Sperre, parkeringsbrems (6 N)
Sperren låser pedalen (6 M) i nedtrkt
stilling. Funksjonen brukes til å låse
maskinen i skråninger, ved transport osv.
Parkeringsbremsen skal alltid være
frigjort under kjøring.
Låsing
1. Tråkk pedalen (6 M) helt ned.
2. Før sperren (6 N) oppover.
3. Slipp pedalen (6 M).
4. Slipp sperren (6 N).
Løsning:
Tråkk ned og slipp pedalen (6 M).
3.5 Drift-kjørebrems (6 O)
(Ready HST)
Pedalen (6 O) bestemmer utvekslingsforholdet
mellom motoren og drivhjulet (=...

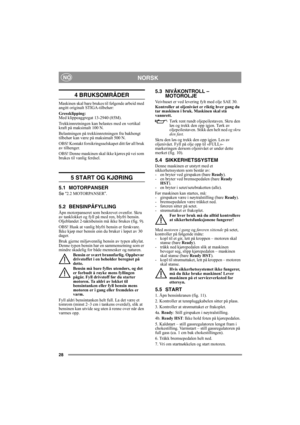

28
NORSKNO
4 BRUKSOMRÅDER
Maskinen skal bare brukes til følgende arbeid med
angitt originalt STIGA-tilbehør:
Gressklipping:
Med klippeaggregat 13-2940 (85M).
Trekkinnretningen kan belastes med en vertikal
kraft på maksimalt 100 N.
Belastningen på trekkinnretningen fra bakhengt
tilbehør kan være på maksimalt 500 N.
OBS! Kontakt forsikringsselskapet ditt før all bruk
av tilhenger.
OBS! Denne maskinen skal ikke kjøres på vei som
brukes til vanlig ferdsel.
5 START OG KJØRING
5.1 MOTORPANSER
Se “2.2...

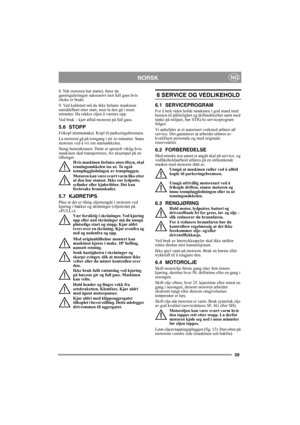

29
NORSKNO
8. Når motoren har startet, fører du
gassreguleringen suksessivt mot full gass hvis
choke er brukt.
9. Ved kaldstart må du ikke belaste maskinen
umiddelbart etter start, men la den gå i noen
minutter. Da rekker oljen å varmes opp.
Ved bruk – kjør alltid motoren på full gass.
5.6 STOPP
Frikopl strømuttaket. Kopl til parkeringsbremsen.
La motoren gå på tomgang i ett–to minutter. Stans
motoren ved å vri om startnøkkelen.
Steng bensinkranen. Dette er spesielt viktig hvis
maskinen skal...

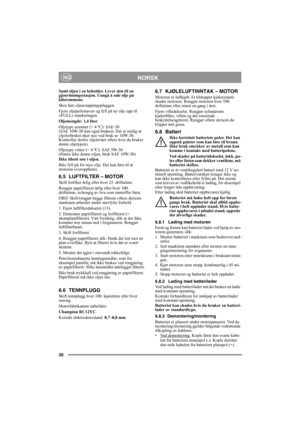

30
NORSKNO
Saml oljen i en beholder. Lever den til en
gjenvinningsstasjon. Unngå å søle olje på
kileremmene.
Skru fast oljeavtappingspluggen.
Fjern oljepeilestaven og fyll på ny olje opp til
«FULL»-markeringen.
Oljemengde: 1,4 liter
Oljetype sommer (> 4 ºC): SAE-30
(SAE 10W-30 kan også brukes). Det er mulig at
oljeforbruket øker noe ved bruk av 10W-30.
Kontroller derfor oljenivået oftere hvis du bruker
denne oljetypen).
Oljetype vinter (< 4 ºC): SAE 5W-30
(finnes ikke denne oljen, bruk SAE...
