Stiga PARK COMPACT Instructions Manual

31
NORSKNO
Ikke bruk trykkluft ved rengjøring av papirfilteret.
Papirfilteret må ikke oljes inn.
TENNPLUGG
Skift tennplugg hver 100. kjøretime eller hver se-
song. For skifting av tennplugg er det en tenn-
plugghylse A og en dreiepinne B i tilbehørsposen.
Motorfabrikanten anbefaler:
Champion RC12YC.
Korrekt elektrodeavstand: 0,7–0,8 mm (fig. 11).
KJØLELUFTINNTAK – MOTOR
Motoren er luftkjølt. Et tilstoppet kjølesystem ska-
der motoren. Rengjør motoren hver 100. driftstime
eller minst en gang i året....

32
NORSKNO
rattstillingen ikke endres.
Når justeringen er ferdig, vri rattet til fullt utslag til
begge sider. Kontroller at kjedet ikke går inn i trin-
sene og at vaierne ikke går inn i styredrevene.
Ikke stram styrevaierne for hardt. Styringen går
tungt samtidig som slitasjen på vaierne øker.
PAT E N T  –
MØNSTERBESKYTTELSE
Denne maskinen eller deler av den omfattes av føl-
gende patent- og mønsterbeskyttelse:
9901091-0 (SE), 9901730-3 (SE)
00921248.1 (EPC), 00931809.8 (EPC)
GGP forbeholder seg...

33

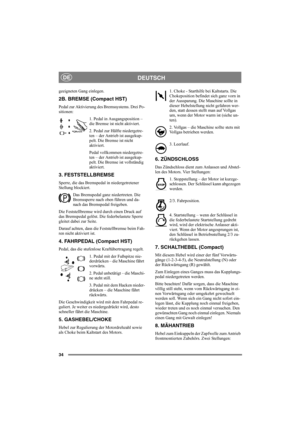

DEUTSCHDE
ALLGEMEINES
Dieses Symbol kennzeichnet eine WAR-
NUNG. Ein Nichtbefolgen der Anwei-
sungen kann Personen- und/oder
Sachschäden nach sich ziehen.
Vor dem Start sind diese Bedienungs-
anleitung sowie die beigefügte Broschü-
re
„SICHERHEITSVORSCHRIFTEN“
aufmerksam durchzulesen.
SYMBOLE
An der Maschine gibt es folgende Symbole, um
den Bediener darauf hinzuweisen, dass bei der Be-
nutzung der Maschine Vorsicht und Aufmerksam-
keit geboten sind.
Bedeutung der Symbole:
Warnung!
Lesen Sie vor...

34

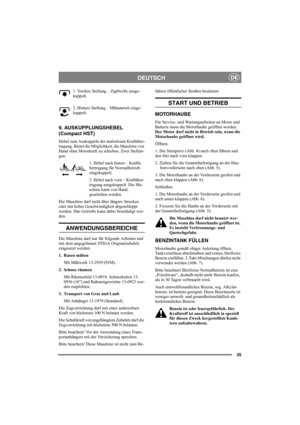

DEUTSCHDE
geeigneten Gang einlegen.
2B. BREMSE (Compact HST)
Pedal zur Aktivierung des Bremssystems. Drei Po-
sitionen:
1. Pedal in Ausgangsposition –
die Bremse ist nicht aktiviert.
2. Pedal zur Hälfte niedergetre-
ten – der Antrieb ist ausgekup-
pelt. Die Bremse ist nicht
aktiviert.
Pedal vollkommen niedergetre-
ten – der Antrieb ist ausgekup-
pelt. Die Bremse ist vollständig
aktiviert.
3. FESTSTELLBREMSE
Sperre, die das Bremspedal in niedergetretener
Stellung blockiert.
Das Bremspedal ganz...

35
DEUTSCHDE
1. Vordere Stellung – Zapfwelle ausge-
kuppelt.
2. Hintere Stellung – Mähantrieb einge-
kuppelt.
9. AUSKUPPLUNGSHEBEL
(Compact HST)
Hebel zum Auskuppeln der stufenlosen Kraftüber-
tragung. Bietet die Möglichkeit, die Maschine von
Hand ohne Motorkraft zu schieben. Zwei Stellun-
gen:
1. Hebel nach hinten – Kraftü-
bertragung für Normalbetrieb
eingekuppelt.
2. Hebel nach vorn – Kraftüber-
tragung ausgekuppelt. Die Ma-
schine kann von Hand
geschoben werden.
Die Maschine darf nicht über...

36
DEUTSCHDE
Benzin darf nur im Freien aufgefüllt
werden, Rauchen ist dabei zu unterlas-
sen. Den Kraftstoff vor dem Anlassen
des Motors einfüllen. Den Tankver-
schluss nicht abnehmen und kein Ben-
zin einfüllen, wenn der Motor in
Betrieb oder noch warm ist.
Den Benzintank nie ganz voll füllen. Immer einen
Leerraum (mindestens die oberen 2-3cm des
Tanks) freilassen, damit sich das Benzin bei Er-
wärmung ausdehnen kann, ohne überzulaufen.
ÖLSTAND - MOTORÖL
Bei Lieferung ist das Kurbelgehäuse mit Öl...

37
DEUTSCHDE
STOPP
Zapfwelle auskuppeln. Feststellbremse betätigen.
Den Motor 1 bis 2 Minuten im Leerlauf laufen las-
sen. Motor durch Drehen des Zündschlüssels aus-
schalten.
Den Benzinhahn schließen. Dies ist besonders
wichtig, wenn die Maschine z. B. auf einem An-
hänger transportiert werden soll.
Wird der Rasenmäher ohne Aufsicht
stehen gelassen, ist das Zündkerzenka-
bel von der Zündkerze abzuziehen.
Auch den Zündschlüssel abziehen.
Der Motor kann unmittelbar nach dem
Ausschalten sehr heiß...

38
DEUTSCHDE
MOTORÖL
Das Öl zum ersten Mal nach 5 Betriebsstunden
wechseln, danach alle 50 Betriebsstunden oder
einmal pro Saison. Den Ölwechsel vornehmen, so-
lange der Motor warm ist.
Nur Qualitätsöl verwenden (Serviceklasse SF, SG
oder SH).
Bei extrem hoher Belastung oder bei hoher Umge-
bungstemperatur das Öl häufiger wechseln, alle 25
Betriebsstunden oder mindestens einmal pro Sai-
son.
Das Motoröl kann sehr heiß sein, wenn
es direkt nach der Benutzung der Ma-
schine abgelassen wird. Daher den...

39
DEUTSCHDE
gemäht wird, häufiger reinigen.
BATTERIE
Bei der Batterie handelt es sich um ein ventilge-
steuertes Modell mit 12 V Nennspannung. Die
Batterie ist komplett wartungsfrei. Es ist weder
eine Messung des Elektrolytfüllstands noch ein
Nachfüllen erforderlich (Abb. 12).
Bei Lieferung befindet sich die Batterie im Zube-
hörkarton.
Vor ihrer ersten Verwendung ist die
Batterie vollständig aufzuladen. Sie ist
darüber hinaus stets in voll geladenem
Zustand zu lagern. Wenn die Batterie
völlig...

40
DEUTSCHDE
PATENT- UND MUSTER-
SCHUTZ
Diese Maschine oder Teile von ihr unterliegen fol-
gendem Patent- und Musterschutz:
9901091-0 (SE), 9901730-3 (SE)
00921248.1 (EPC), 00931809.8 (EPC)
GGP behält sich das Recht vor, ohne vorherige Ankündigung
Änderungen am Produkt vorzunehmen.
