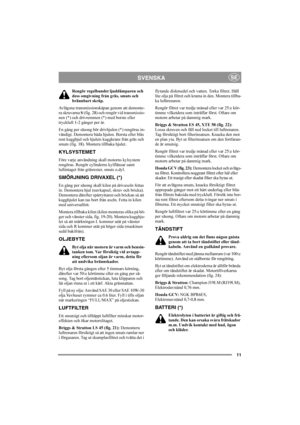

11
SVENSKASE
Rengör regelbundet ljuddämparen och
dess omgivning från gräs, smuts och
brännbart skräp.
Avlägsna transmissionskåpan genom att demonte-
ra skruvarna S (fig. 28) och rengör vid transmissio-
nen (*) och drivremmen (*) med borste eller
tryckluft 1-2 gånger per år.
En gång per säsong bör drivhjulen (*) rengöras in-
vändigt. Demontera båda hjulen. Borsta eller blås
rent kugghjul och hjulets kuggkrans från gräs och
smuts (fig. 18). Montera tillbaka hjulet.
KYLSYSTEMET
Före varje användning...

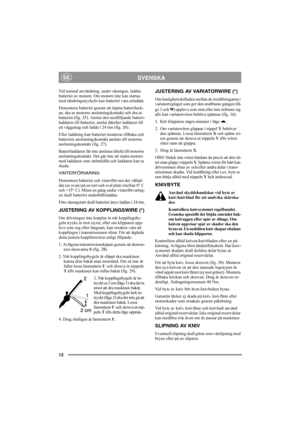

12
SVENSKASE
Vid normal användning, under säsongen, laddas
batteriet av motorn. Om motorn inte kan startas
med tändningsnyckeln kan batteriet vara urladdat.
Demontera batteriet genom att öppna batteriluck-
an, dra ur motorns anslutningskontakt och dra ut
batteriet (fig. 25). Anslut den medföljande batteri-
laddaren till batteriet, anslut därefter laddaren till
ett vägguttag och ladda i 24 tim (fig. 26).
Efter laddning kan batteriet monteras tillbaka och
batteriets anslutningskontakt ansluts till...

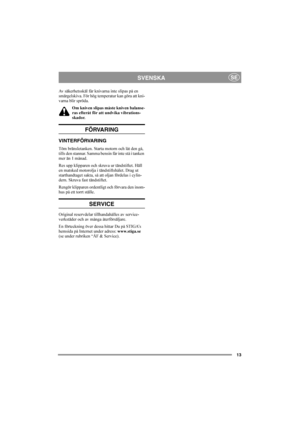

13
SVENSKASE
Av säkerhetsskäl får knivarna inte slipas på en
smärgelskiva. För hög temperatur kan göra att kni-
varna blir spröda.
Om kniven slipas måste kniven balanse-
ras efteråt för att undvika vibrations-
skador.
FÖRVARING
VINTERFÖRVARING
Töm bränsletanken. Starta motorn och låt den gå,
tills den stannar. Samma bensin får inte stå i tanken
mer än 1 månad.
Res upp klipparen och skruva ur tändstiftet. Häll
en matsked motorolja i tändstiftshålet. Drag ut
starthandtaget sakta, så att oljan fördelas...

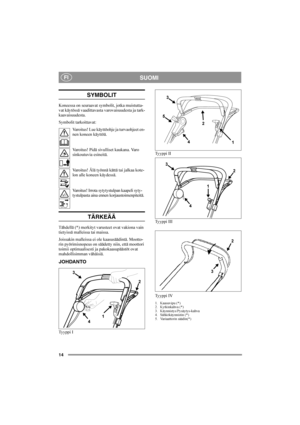

14
SUOMIFI
SYMBOLIT
Koneessa on seuraavat symbolit, jotka muistutta-
vat käytössä vaadittavasta varovaisuudesta ja tark-
kaavaisuudesta.
Symbolit tarkoittavat:
Varoitus! Lue käyttöohje ja turvaohjeet en-
nen koneen käyttöä.
Varoitus! Pidä sivulliset kaukana. Varo
sinkoutuvia esineitä.
Varoitus! Älä työnnä kättä tai jalkaa kote-
lon alle koneen käydessä.
Varoitus! Irrota sytytystulpan kaapeli syty-
tystulpasta aina ennen korjaustoimenpiteitä.
TÄRKEÄÄ
Tähdellä (*) merkityt varusteet ovat vakiona vain...

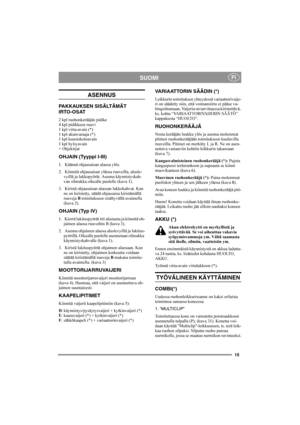

15
SUOMIFI
ASENNUS
PAKKAUKSEN SISÄLTÄMÄT
IRTO-OSAT
2 kpl ruohonkerääjän pidike
4 kpl pidikkeen ruuvi
1 kpl virta-avain (*)
1 kpl akunvaraaja (*)
1 kpl kuusiokoloavain
1 kpl hylsyavain
+ Ohjekirjat
OHJAIN (Tyyppi I-III)
1.  Käännä ohjausaisan alaosa ylös.
2.  Kiinnitä ohjausaisan yläosa ruuveilla, alusle-
vyillä ja lukkopyörät. Asenna käynnistyskah-
van silmukka oikealle puolelle (kuva 1).
3.  Kiristä ohjausaisan alaosan lukkokahvat. Kun
ne on kiristetty, säädä ohjausaisa kiristämällä
ruuveja B...

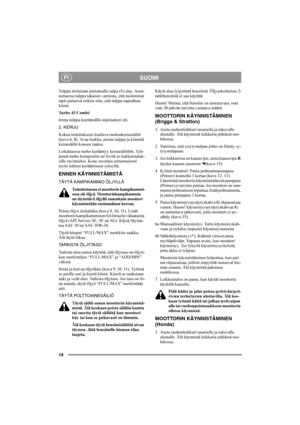

16
SUOMIFI
Tulppa irrotetaan painamalla salpa (S) alas. Asen-
nettaessa tulppa takaisin varmista, että molemmat
tapit painuvat reikiin niin, että tulppa napsahtaa
kiinni.
Tu r b o  4 3  C o m b i :
Irrota tulppa kiertämällä siipimutteri irti.
2. KERUU
Kokoa toimitukseen kuuluva ruohonkeruusäiliö
(kuva 6, 8). Avaa luukku, poista tulppa ja kiinnitä
keruusäiliö koneen taakse.
Leikattaessa ruoho kerääntyy keruusäiliöön. Tyh-
jennä ruoho kompostiin tai levitä se kukkaistutuk-
sille ravinteeksi. Kone...

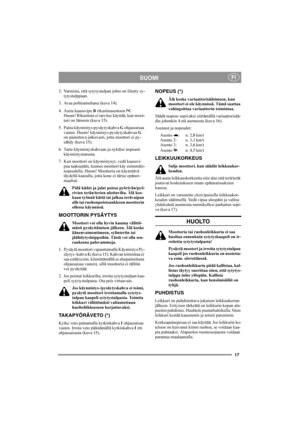

17
SUOMIFI
2. Varmista, että sytytystulpan johto on liitetty sy-
tytystulppaan.
3. Avaa polttoainehana (kuva 14).
4. Aseta kaasuvipu B rikastinasentoon  .
Huom! Rikastinta ei tarvitse käyttää, kun moot-
tori on lämmin (kuva 15).
5. Paina käynnistys-pysäytyskahva G ohjausaisaa
vasten. Huom! käynnistys-pysäytyskahvaa G
on painettava jatkuvasti, jotta moottori ei py-
sähdy (kuva 15).
6. Tartu käynnistyskahvaan ja nykäise nopeasti
käynnistysnarusta.
7. Kun moottori on käynnistynyt, vedä kaasuvi-
pua...

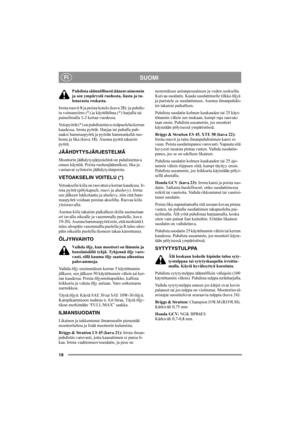

18
SUOMIFI
Puhdista säännöllisesti äänenvaimennin
ja sen ympärystä ruohosta, liasta ja tu-
lenarasta roskasta.
Irrota ruuvit S ja poista kotelo (kuva 28): ja puhdis-
ta voimansiirto (*) ja käyttöhihna (*) harjalla tai
paineilmalla 1-2 kertaa vuodessa.
Vetopyörät (*) on puhdistettava sisäpuolelta kerran
kaudessa. Irrota pyörät. Harjaa tai puhalla puh-
taaksi hammaspyörä ja pyörän hammaskehä ruo-
hosta ja lika (kuva 18). Asenna pyörä takaisin
pyörä.
JÄÄHDYTYSJÄRJESTELMÄ
Moottorin jäähdytysjärjestelmä...

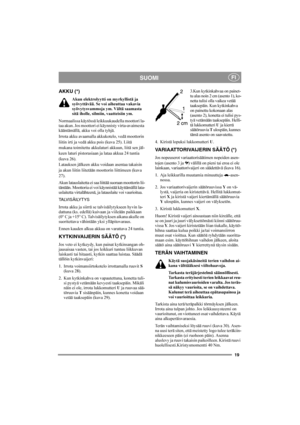

19
SUOMIFI
AKKU (*)
Akun elektrolyytti on myrkyllistä ja
syövyttävää. Se voi aiheuttaa vakavia
syövytysvammoja ym. Vältä saamasta
sitä iholle, silmiin, vaatteisiin ym.
Normaalissa käytössä leikkuukaudella moottori la-
taa akun. Jos moottori ei käynnisty virta-avaimesta
kääntämällä, akku voi olla tyhjä.
Irrota akku avaamalla akkukotelo, vedä moottorin
liitin irti ja vedä akku pois (kuva 25). Liitä
mukana toimitettu akkulaturi akkuun, liitä sen jäl-
keen laturi pistorasiaan ja lataa akkua 24 tuntia...

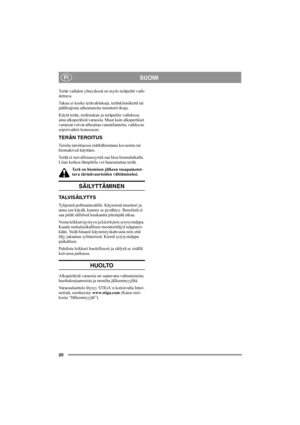

20
SUOMIFI
Terän vaihdon yhteydessä on myös teräpultti vaih-
dettava.
Takuu ei koske terävahinkoja, teränkiinnikettä tai
päälleajosta aiheutuneita moottorivikoja.
Käytä terän, teräistukan ja teräpultin vaihdossa
aina alkuperäisiä varaosia. Muut kuin alkuperäiset
varaosat voivat aiheuttaa vaaratilanteita, vaikka ne
sopisivatkin koneeseen.
TERÄN TEROITUS
Teroita taroittaessa märkähiontana kovasinta tai
hiomakiveä käyttäen.
Terää ei turvallisuussyistä saa hioa hiomalaikalla.
Liian korkea lämpötila voi...
