Stiga Lawn Mower 8211-0208-09 Instruction Manual

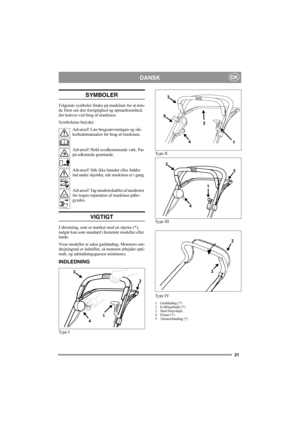

21
DKDANSK
SYMBOLER
Følgende symboler findes på maskinen for at min-
de Dem om den forsigtighed og opmærksomhed,
der kræves ved brug af maskinen.
Symbolerne betyder:
Advarsel! Læs brugsanvisningen og sik-
kerhedsmanualen før brug af maskinen.
Advarsel! Hold uvedkommende væk. Pas
på udkastede genstande.
Advarsel! Stik ikke hænder eller fødder
ind under skjoldet, når maskinen er i gang.
Advarsel! Tag tændrørskablet af tændrøret
før nogen reparation af maskinen påbe-
gyndes.
VIGTIGT
Udrustning, som er...

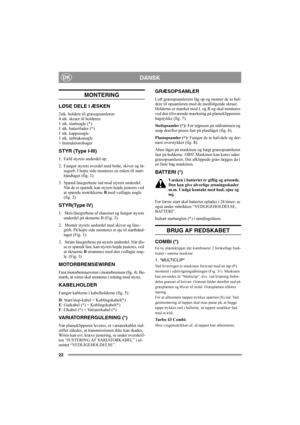

22
DANSKDK
MONTERING
LØSE DELE I ÆSKEN
2stk. holdere til græsopsamleren
4 stk. skruer til holderen
1 stk. startnøgle (*)
1 stk. batterilader (*)
1 stk. kappenøgle
1 stk. unbrakonøgle
+ Instruktionsbøger
STYR (Type I-III)
1. Fæld styrets underdel op.
2. Fastgør styrets overdel med bolte, skiver og lå-
segreb. I højre side monteres en øsken til start-
håndtaget (fig. 1).
3. Spænd låsegrebene ind mod styrets underdel.
Når de er spændt, kan styrets højde justeres ved
at spænde møtrikkerne B med vedlagte...

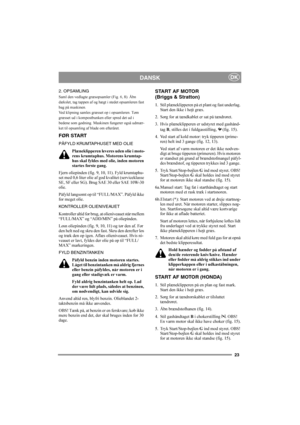

23
DKDANSK
2. OPSAMLING
Saml den vedlagte græsopsamler (Fig. 6, 8). Åbn
dækslet, tag tappen af og hægt i stedet opsamleren fast
bag på maskinen.
Ved klipning samles græsset op i opsamleren. Tøm
græsset ud i kompostbunken eller spred det ud i
bedene som gødning. Maskinen fungerer også udmær-
ket til opsamling af blade om efteråret.
FØR START
PÅFYLD KRUMTAPHUSET MED OLIE
Plæneklipperen leveres uden olie i moto-
rens krumtaphus. Motorens krumtap-
hus skal fyldes med olie, inden motoren
startes første...

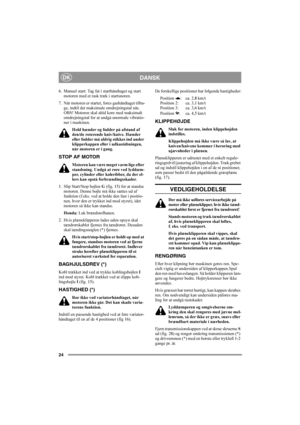

24
DANSKDK
6. Manuel start: Tag fat i starthåndtaget og start
motoren med et rask træk i startsnoren.
7. Når motoren er startet, føres gashåndtaget tilba-
ge, indtil det maksimale omdrejningstal nås.
OBS! Motoren skal altid køre med maksimalt
omdrejningstal for at undgå unormale vibratio-
ner i maskinen.
Hold hænder og fødder på afstand af
den/de roterende kniv/knive. Hænder
eller fødder må aldrig stikkes ind under
klipperkappen eller i udkaståbningen,
når motoren er i gang.
STOP AF MOTOR
Motoren...

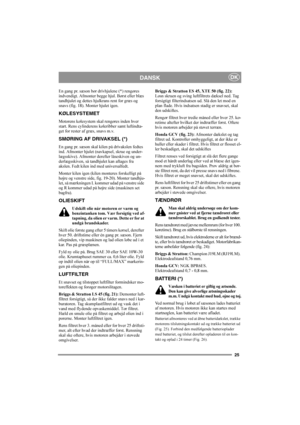

25
DKDANSK
En gang pr. sæson bør drivhjulene (*) rengøres
indvendigt. Afmonter begge hjul. Børst eller blæs
tandhjulet og dettes hjulkrans rent for græs og
snavs (fig. 18). Monter hjulet igen.
KØLESYSTEMET
Motorens kølesystem skal rengøres inden hver
start. Rens cylinderens køleribber samt luftindta-
get for rester af græs, snavs m.v.
SMØRING AF DRIVAKSEL (*)
En gang pr. sæson skal kilen på drivakslen fedtes
ind. Afmonter hjulet (navkapsel, skrue og under-
lægsskive). Afmonter derefter låseskiven og...

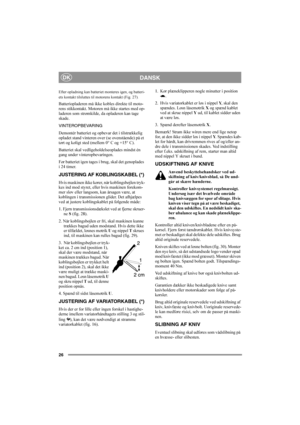

26
DANSKDK
Efter opladning kan batteriet monteres igen, og batteri-
ets kontakt tilsluttes til motorens kontakt (Fig. 27).
Batteriopladeren må ikke kobles direkte til moto-
rens stikkontakt. Motoren må ikke startes med op-
laderen som strømkilde, da opladeren kan tage
skade.
VINTEROPBEVARING
Demontér batteriet og opbevar det i tilstrækkelig
opladet stand vinteren over (se ovenstående) på et
tørt og køligt sted (mellem 0° C og +15° C).
Batteriet skal vedligeholdelseoplades mindst én
gang under...

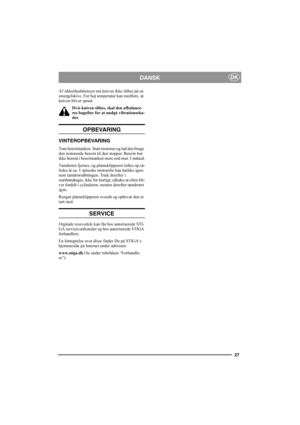

27
DKDANSK
Af sikkerhedshensyn må kniven ikke slibes på en
smergelskive. For høj temperatur kan medføre, at
kniven bliver sprød.
Hvis kniven slibes, skal den afbalance-
res bagefter for at undgå vibrationsska-
der.
OPBEVARING
VINTEROPBEVARING
Tøm benzintanken. Start motoren og lad den bruge
den resterende benzin til den stopper. Benzin bør
ikke henstå i benzintanken mere end max 1 måned.
Tændrøret fjernes, og plæneklipperen løftes op så-
ledes at ca. 1 spiseske motorolie kan hældes igen-
nem...

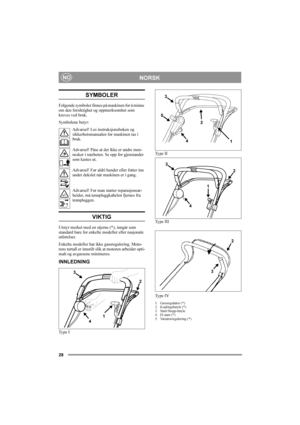

28
NORSKNO
SYMBOLER
Følgende symboler finnes på maskinen for å minne
om den forsiktighet og oppmerksomhet som
kreves ved bruk.
Symbolene betyr:
Advarsel! Les instruksjonsboken og
sikkerhetsmanualen før maskinen tas i
bruk.
Advarsel! Påse at det ikke er andre men-
nesker i nærheten. Se opp for gjenstander
som kastes ut.
Advarsel! Før aldri hender eller føtter inn
under dekslet når maskinen er i gang.
Advarsel! Før man starter reparasjonsar-
beider, må tennpluggkabelen fjernes fra
tennpluggen....

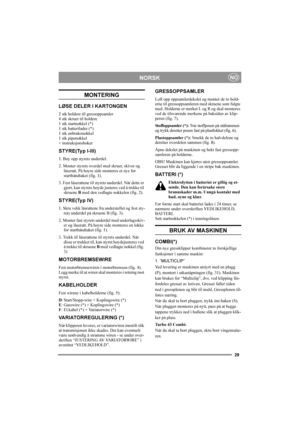

29
NORSKNO
MONTERING
LØSE DELER I KARTONGEN
2 stk holdere til gressoppsamler
4 stk skruer til holdere
1 stk startnøkkel (*)
1 stk batterilader (*)
1 stk unbrakonøkkel
1 stk pipenøkkel
+ instruksjonsbøker
STYRE(Typ I-III)
1. Bøy opp styrets underdel.
2. Monter styrets overdel med skruer, skiver og
låseratt. På høyre side monteres et øye for
starthåndtaket (fig. 1).
3. Fest låserattene til styrets underdel. Når dette er
gjort, kan styrets høyde justeres ved å trekke til
skruene B med den vedlagte...

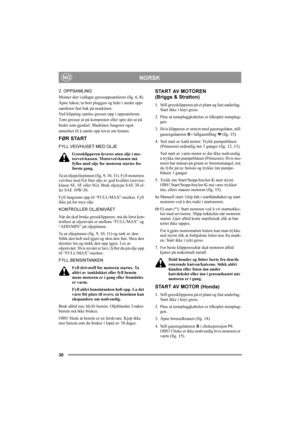

30
NORSKNO
2. OPPSAMLING
Monter den vedlagte gressoppsamleren (fig. 6, 8).
Åpne luken, ta bort pluggen og hekt i stedet opp-
samleren fast bak på maskinen.
Ved klipping samles gresset opp i oppsamleren.
Tøm gresset ut på komposten eller spre det ut på
bedet som gjødsel. Maskinen fungerer også
utmerket til å samle opp løvet om høsten.
FØR START
FYLL VEIVHUSET MED OLJE
Gressklipperen leveres uten olje i mo-
torveivkassen. Motorveivkassen må
fylles med olje før motoren startes for
første gang.
Ta ut...
