Stiga Lawn Mower 8211-0208-09 Instruction Manual

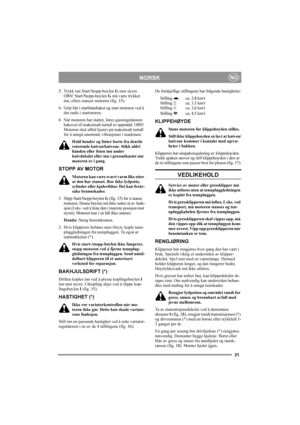

31
NORSKNO
5. Trykk inn Start/Stopp-bøylen G mot styret.
OBS! Start/Stopp-bøylen G må være trykket
inn, ellers stanser motoren (fig. 15).
6. Grip fatt i starthåndtaket og start motoren ved å
dra raskt i startsnoren.
6Når motoren har startet, føres gassregulatoren
bakover til maksimalt turtall er oppnådd. OBS!
Motoren skal alltid kjøres på maksimalt turtall
for å unngå unormale vibrasjoner i maskinen.
Hold hender og føtter borte fra den/de
roterende kniven/knivene. Stikk aldri
hånden eller foten...

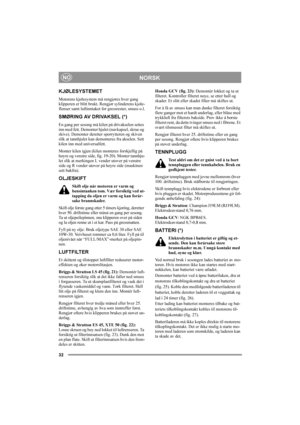

32
NORSKNO
KJØLESYSTEMET
Motorens kjølesystem må rengjøres hver gang
klipperen er blitt brukt. Rengjør sylinderens kjøle-
flenser samt luftinntaket for gressrester, smuss o.l.
SMØRING AV DRIVAKSEL (*)
En gang per sesong må kilen på drivakselen settes
inn med fett. Demonter hjulet (navkapsel, skrue og
skive). Demonter deretter sporrytteren og skiven
slik at tannhjulet kan demonteres fra akselen. Sett
kilen inn med universalfett.
Monter kilen igjen (kilen monteres forskjellig på
høyre og venstre...

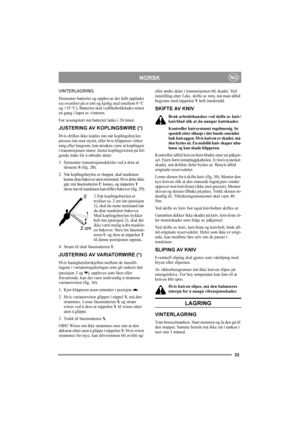

33
NORSKNO
VINTERLAGRING
Demonter batteriet og oppbevar det fullt oppladet
(se ovenfor) på et tørt og kjølig sted (mellom 0 °C
og +15 °C). Batteriet skal vedlikeholdslades minst
en gang i løpet av vinteren.
Før sesongstart må batteriet lades i 24 timer.
JUSTERING AV KOPLINGSWIRE (*)
Hvis driften ikke koples inn når koplingsbøylen
presses inn mot styret, eller hvis klipperen virker
tung eller langsom, kan årsaken være at koplingen
i transmisjonen slurer. Juster koplingswiren på føl-
gende måte for å...

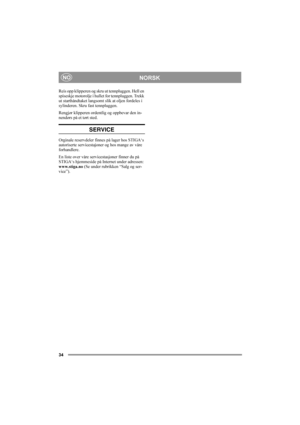

34
NORSKNO
Reis opp klipperen og skru ut tennpluggen. Hell en
spiseskje motorolje i hullet for tennpluggen. Trekk
ut starthåndtaket langsomt slik at oljen fordeles i
sylinderen. Skru fast tennpluggen.
Rengjør klipperen ordentlig og oppbevar den in-
nendørs på et tørt sted.
SERVICE
Orginale reservdeler finnes på lager hos STIGA‘s
autoriserte servicestajoner og hos mange av våre
forhandlere.
En liste over våre servicestasjoner finner du på
STIGA‘s hjemmeside på Internet under adressen:
www.stiga.no...

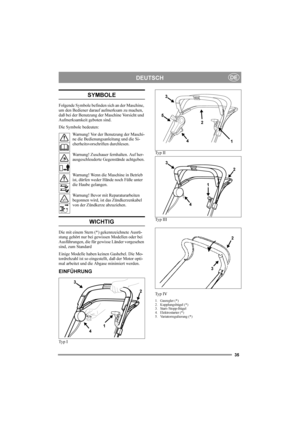

35
DEUTSCHDE
SYMBOLE
Folgende Symbole befinden sich an der Maschine,
um den Bediener darauf aufmerksam zu machen,
daß bei der Benutzung der Maschine Vorsicht und
Aufmerksamkeit geboten sind.
Die Symbole bedeuten:
Warnung! Vor der Benutzung der Maschi-
ne die Bedienungsanleitung und die Si-
cherheitsvorschriften durchlesen.
Warnung! Zuschauer fernhalten. Auf her-
ausgeschleuderte Gegenstände achtgeben.
Warnung! Wenn die Maschine in Betrieb
ist, dürfen weder Hände noch Füße unter
die Haube gelangen....

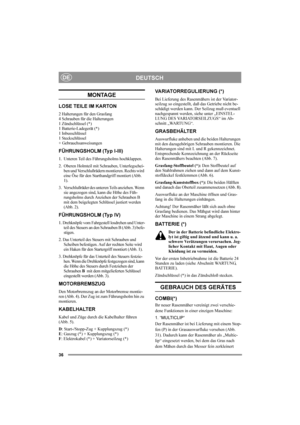

36
DEUTSCHDE
MONTAGE
LOSE TEILE IM KARTON
2 Halterungen für den Grasfang
4 Schrauben für die Halterungen
1 Zündschlüssel (*)
1 Batterie-Ladegerät (*)
1 Inbusschlüssel
1 Steckschlüssel
+ Gebrauchsanweisungen
FÜHRUNGSHOLM (Typ I-III)
1. Unteren Teil des Führungsholms hochklappen.
2. Oberen Holmteil mit Schrauben, Unterlegschei-
ben und Verschlußrädern montieren. Rechts wird
eine Öse für den Starthandgriff montiert (Abb.
1).
3. Verschlußräder des unteren Teils anziehen. Wenn
sie angezogen sind, kann die...

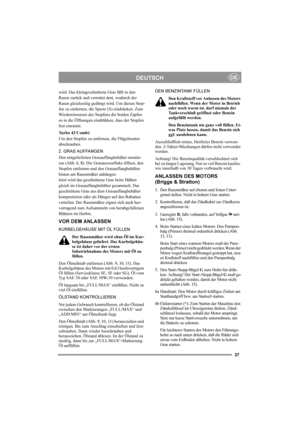

37
DEUTSCHDE
wird. Das kleingeschnittene Gras fällt in den
Rasen zurück und verrottet dort, wodurch der
Rasen gleichzeitig gedüngt wird. Um diesen Stop-
fen zu entfernen, die Sperre (S) eindrücken. Zum
Wiedereinsetzen des Stopfens die beiden Zapfen
so in die Öffnungen eindrükken, dass der Stopfen
fest einrastet.
Tu r b o  4 3  C o m b i :
Um den Stopfen zu entfernen, die Flügelmutter
abschrauben.
2. GRAS AUFFANGEN
Den mitgelieferten Grasauffangbehälter montie-
ren (Abb. 6, 8). Die Grasauswurfluke...

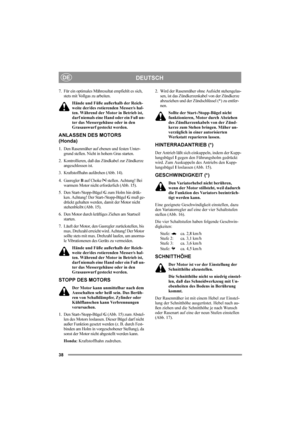

38
DEUTSCHDE
7. Für ein optimales Mähresultat empfiehlt es sich,
stets mit Vollgas zu arbeiten.
Hände und Füße außerhalb der Reich-
weite der/des rotierenden Messer/s hal-
ten. Während der Motor in Betrieb ist,
darf niemals eine Hand oder ein Fuß un-
ter das Messergehäuse oder in den
Grasauswurf gesteckt werden.
ANLASSEN DES MOTORS
(Honda)
1. Den Rasenmäher auf ebenen und festen Unter-
grund stellen. Nicht in hohem Gras starten.
2. Kontrollieren, daß das Zündkabel zur Zündkerze
angeschlossen ist.
3....

39

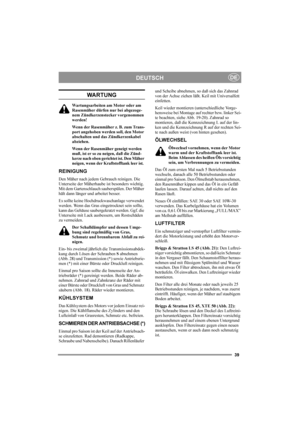

DEUTSCHDE
WARTUNG
Wartungsarbeiten am Motor oder am
Rasenmäher dürfen nur bei abgezoge-
nem Zündkerzenstecker vorgenommen
werden!
Wenn der Rasenmäher z. B. zum Trans-
port angehoben werden soll, den Motor
abschalten und das Zündkerzenkabel
abziehen.
Wenn der Rasenmäher geneigt werden
muß, ist er so zu neigen, daß die Zünd-
kerze nach oben gerichtet ist. Den Mäher
neigen, wenn der Kraftstofftank leer ist.
REINIGUNG
Den Mäher nach jedem Gebrauch reinigen. Die
Unterseite der Mäherhaube ist...

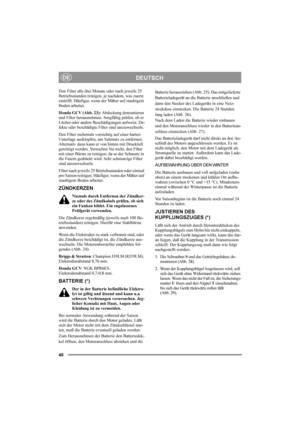

40
DEUTSCHDE
Den Filter alle drei Monate oder nach jeweils 25
Betriebsstunden reinigen, je nachdem, was zuerst
eintrifft. Häufiger, wenn der Mäher auf staubigem
Boden arbeitet.
Honda GCV (Abb. 23): Abdeckung demontieren
und Filter herausnehmen. Sorgfältig prüfen, ob er
Löcher oder andere Beschädigungen aufweist. De-
fekte oder beschädigte Filter sind auszuwechseln.
Den Filter mehrmals vorsichtig auf einer harten
Unterlage ausklopfen, um Schmutz zu entfernen.
Alternativ dazu kann er von hinten mit...
