Stiga Lawn Mower 8211-0208-09 Instruction Manual

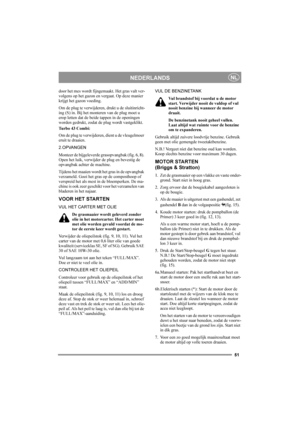

51
NEDERLANDSNL
door het mes wordt fijngemaakt. Het gras valt ver-
volgens op het gazon en vergaat. Op deze manier
krijgt het gazon voeding.
Om de plug te verwijderen, drukt u de sluitinricht-
ing (S) in. Bij het monteren van de plug moet u
erop letten dat de beide tappen in de openingen
worden gedrukt, zodat de plug wordt vastgeklikt.
Tu r b o  4 3  C o m b i :
Om de plug te verwijderen, dient u de vleugelmoer
eruit te draaien.
2.OPVANGEN
Monteer de bijgeleverde grasopvangbak (fig. 6, 8).
Open het...

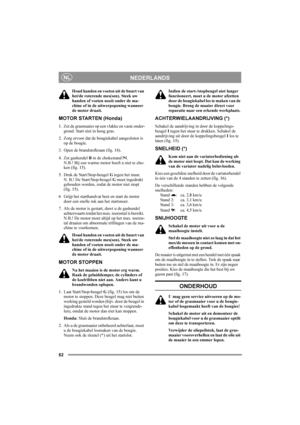

52
NEDERLANDSNL
Houd handen en voeten uit de buurt van
het/de roterende mes(sen). Steek uw
handen of voeten nooit onder de ma-
chine of in de uitwerpopening wanneer
de motor draait.
MOTOR STARTEN (Honda)
1. Zet de grasmaaier op een vlakke en vaste onder-
grond. Start niet in hoog gras.
2. Zorg ervoor dat de bougiekabel aangesloten is
op de bougie.
3. Open de brandstofkraan (fig. 14).
4. Zet gashendel B in de chokestand  .
N.B.! Bij een warme motor hoeft u niet te cho-
ken (fig. 15).
5. Druk de...

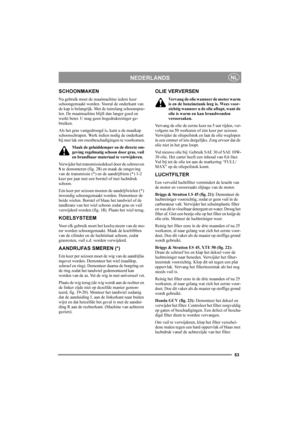

53
NEDERLANDSNL
SCHOONMAKEN
Na gebruik moet de maaimachine iedere keer
schoongemaakt worden. Vooral de onderkant van
de kap is belangrijk. Met de tuinslang schoonspoe-
len. De maaimachine blijft dan langer goed en
werkt beter. U mag geen hogedrukreiniger ge-
bruiken.
Als het gras vastgedroogd is, kunt u de maaikap
schoonschrapen. Werk indien nodig de onderkant
bij met lak om roestbeschadigingen te voorkomen.
Maak de geluiddemper en de directe om-
geving regelmatig schoon door gras, vuil
en...

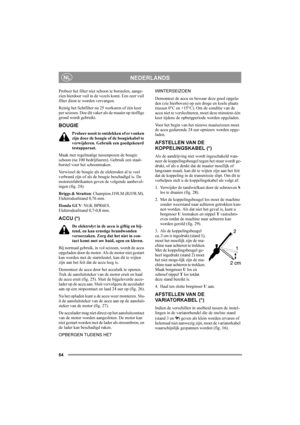

54
NEDERLANDSNL
Probeer het filter niet schoon te borstelen, aange-
zien hierdoor vuil in de vezels komt. Een zeer vuil
filter dient te worden vervangen.
Reinig het lichtfilter na 25 werkuren of één keer
per seizoen. Doe dit vaker als de maaier op stoffige
grond wordt gebruikt.
BOUGIE
Probeer nooit te ontdekken of er vonken
zijn door de bougie of de bougiekabel te
verwijderen. Gebruik een goedgekeurd
testapparaat.
Maak met regelmatige tussenpozen de bougie
schoon (na 100 bedrijfsuren). Gebruik een...

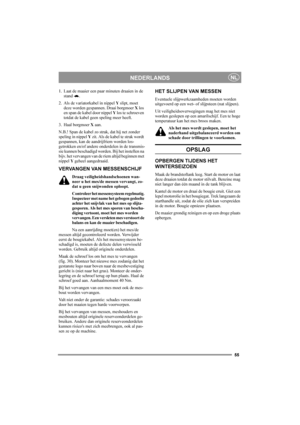

55
NEDERLANDSNL
1. Laat de maaier een paar minuten draaien in de
stand .
2. Als de variatorkabel in nippel Y slipt, moet
deze worden gespannen. Draai borgmoer X los
en span de kabel door nippel Y los te schroeven
totdat de kabel geen speling meer heeft.
3. Haal borgmoer X aan.
N.B.! Span de kabel zo strak, dat hij net zonder
speling in nippel Y zit. Als de kabel te strak wordt
gespannen, kan de aandrijfriem worden los-
getrokken en/of andere onderdelen in de transmis-
sie kunnen beschadigd worden....

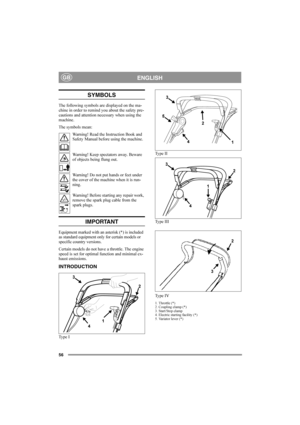

56
ENGLISHGB
SYMBOLS
The following symbols are displayed on the ma-
chine in order to remind you about the safety pre-
cautions and attention necessary when using the
machine.
The symbols mean:
Warning! Read the Instruction Book and
Safety Manual before using the machine.
Warning! Keep spectators away. Beware
of objects being flung out.
Warning! Do not put hands or feet under
the cover of the machine when it is run-
ning.
Warning! Before starting any repair work,
remove the spark plug cable from...

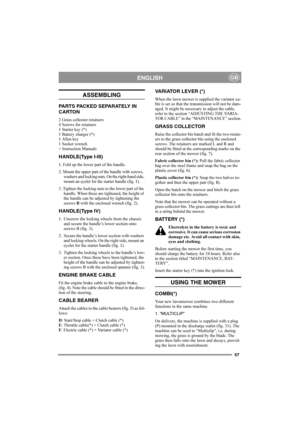

57
ENGLISHGB
ASSEMBLING
PARTS PACKED SEPARATELY IN
CARTON
2 Grass collector retainers
4 Screws for retainers
1 Starter key (*)
1 Battery charger (*)
1 Allen key
1 Socket wrench
+ Instruction Manuals
HANDLE(Type I-III)
1. Fold up the lower part of the handle.
2. Mount the upper part of the handle with screws,
washers and locking nuts. On the right-hand side,
mount an eyelet for the starter handle (fig. 1).
3. Tighten the locking nuts to the lower part of the
handle. When these are tightened, the...

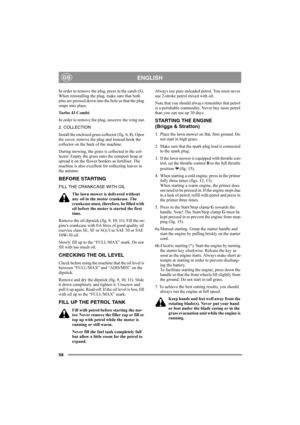

58
ENGLISHGB
In order to remove the plug, press in the catch (S).
When reinstalling the plug, make sure that both
pins are pressed down into the hole so that the plug
snaps into place.
Tu r b o  4 3  C o m b i :
In order to remove the plug, unscrew the wing nut.
2. COLLECTION
Install the enclosed grass collector (fig. 6, 8). Open
the cover, remove the plug and instead hook the
collector on the back of the machine.
During mowing, the grass is collected in the col-
lector. Empty the grass onto the...

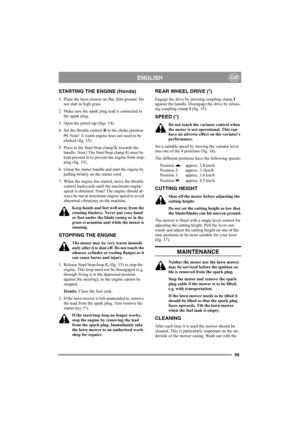

59
ENGLISHGB
STARTING THE ENGINE (Honda)
1. Place the lawn mower on flat, firm ground. Do
not start in high grass.
2. Make sure the spark plug lead is connected to
the spark plug.
3. Open the petrol tap (figs. 14).
4. Set the throttle control B to the choke position
. Note! A warm engine does not need to be
choked (fig. 15).
5. Press in the Start/Stop clamp G towards the
handle. Note! The Start/Stop clamp G must be
kept pressed in to prevent the engine from stop-
ping (fig. 15).
6. Grasp the...

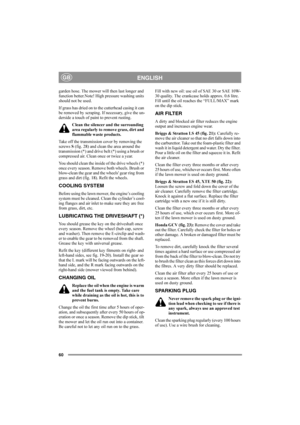

60
ENGLISHGB
garden hose. The mower will then last longer and
function better.Note! High pressure washing units
should not be used.
If grass has dried on to the cutterhead casing it can
be removed by scraping. If necessary, give the un-
derside a touch of paint to prevent rusting.
Clean the silencer and the surrounding
area regularly to remove grass, dirt and
flammable waste products.
Take off the transmission cover by removing the
screws S (fig. 28) and clean the area around the
transmission (*)...
