Stiga Lawn Mower PARK 4WD 107 M, 107 M HD, 121 M, 125 Combi Pro Instructions Manual
Stiga Lawn Mower PARK 4WD 107 M, 107 M HD, 121 M, 125 Combi Pro Instructions Manual
Here you can view all the pages of manual Stiga Lawn Mower PARK 4WD 107 M, 107 M HD, 121 M, 125 Combi Pro Instructions Manual. The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.

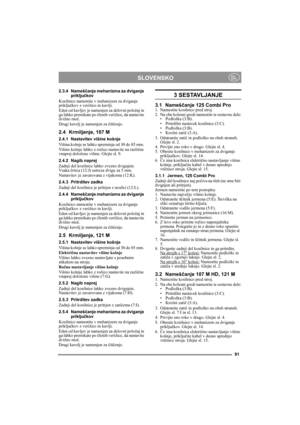

Page 91
91 SLOVENSKOSL 2.3.4 Nameščanje mehanizma za dviganje priključkov Kosilnico namestite v mehanizem za dviganje priključkov z verižico in kavlji. Eden od kavljev je namenjen za delovni položaj in ga lahko premikate po členih verižice, da nastavite dvižno moč. Drugi kavelj je namenjen za čiščenje. 2.4 Krmiljenje, 107 M 2.4.1 Nastavitev višine košnje Višina košnje se lahko spreminja od 30 do 85 mm. Višino košnje lahko z ročico nastavite na različne vnaprej določene višine. Glejte sl. 9. 2.4.2 Nagib...

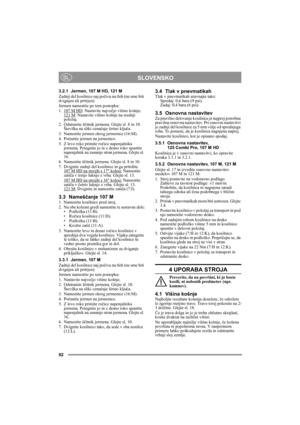

Page 92
92 SLOVENSKOSL 3.2.1 Jermen, 107 M HD, 121 M Zadnji del kosilnice naj počiva na tleh (ne sme biti dvignjen ali pritrjen). Jermen namestite po tem postopku: 1. 107 M HD : Nastavite največjo višino košnje. 121 M: Nastavite višino košnje na srednji položaj. 2. Odstranite ščitnik jermena. Glejte sl. 8 in 10. Številka na sliki označuje širino ključa. 3. Namestite jermen okrog jermenice (16:M). 4. Potisnite jermen na jermenico. 5. Z levo roko primite ročico napenjalnika jermena. Potegnite jo in z desno...

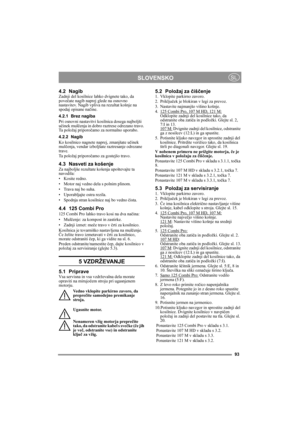

Page 93
93 SLOVENSKOSL 4.2 NagibZadnji del kosilnice lahko dvignete tako, da povečate nagib naprej glede na osnovno nastavitev. Nagib vpliva na rezultat košnje na spodaj opisane načine. 4.2.1 Brez nagiba Pri osnovni nastavitvi kosilnica dosega najboljši učinek mulčenja in dobro raztrese odrezano travo. Ta položaj priporočamo za normalno uporabo. 4.2.2 Nagib Ko kosilnico nagnete naprej, zmanjšate učinek mulčenja, vendar izboljšate raztresanje odrezane trave. Ta položaj priporočamo za gostejšo travo. 4.3...

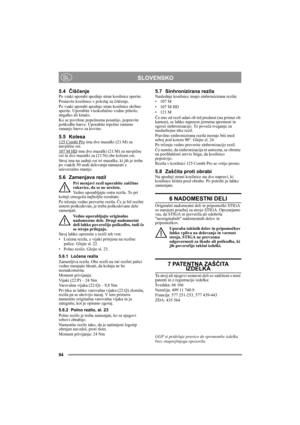

Page 94
94 SLOVENSKOSL 5.4ČiščenjePo vsaki uporabi spodnjo stran kosilnice sperite. Postavite kosilnico v položaj za čiščenje. Po vsaki uporabi spodnjo stran kosilnice skrbno sperite. Uporabite visokotlačno vodno pištolo, strgalko ali krtačo. Ko se površine popolnoma posušijo, popravite poškodbe barve. Uporabite trpežno rumeno zunanjo barvo za kovino. 5.5 Kolesa125 Combi Pro ima dve mazalki (21:M) za navpične osi. 107 M HD ima dve mazalki (21:M) za navpične osi in dve mazalki za (21:N) obe kolesni osi....
Page 95
www.stiga.com GGP Sweden AB · Box 1006 · SE-573 28 TRANÅS
