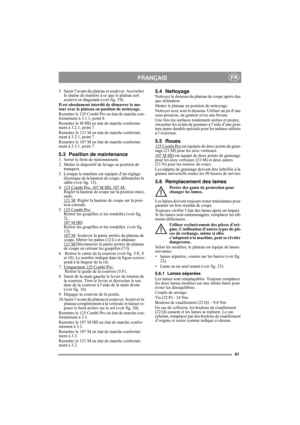

Page 41

41
FRANÇAISFR
5. Saisir l’avant du plateau et soulever. Accrocher
la chaîne de manière à ce que le plateau soit
soulevé en diagonale (voir fig. 19).
Il est absolument interdit de démarrer le mo-
teur avec le plateau en position de nettoyage.
Remettre le 125 Combi Pro en état de marche con-
formément à 3.1.1, point 8.
Remettre le M HD en état de marche conformé-
ment à 3.2.1, point 7.
Remettre le 121 M en état de marche conformé-
ment à 3.2.1, point 7.
Remettre le 107 M en état de marche conformé-
ment...

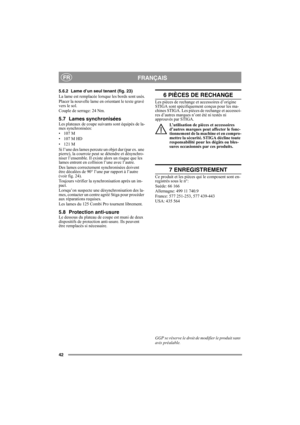

Page 42

42
FRANÇAISFR
5.6.2 Lame d’un seul tenant (fig. 23)
La lame est remplacée lorsque les bords sont usés.
Placer la nouvelle lame en orientant le texte gravé
vers le sol.
Couple de serrage: 24 Nm.
5.7 Lames synchroniséesLes plateaux de coupe suivants sont équipés de la-
mes synchronisées:
• 107 M
• 107 M HD
• 121 M
Si l’une des lames percute un objet dur (par ex. une
pierre), la courroie peut se détendre et désynchro-
niser l’ensemble. Il existe alors un risque que les
lames entrent en collision l’une...

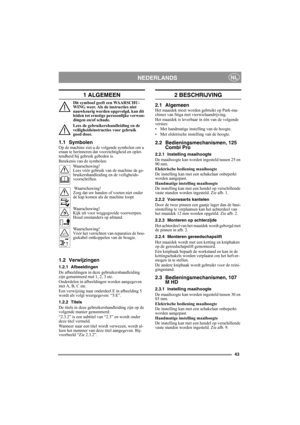

Page 43

43
NEDERLANDSNL
1 ALGEMEEN
Dit symbool geeft een WAARSCHU-
WING weer. Als de instructies niet
nauwkeurig worden opgevolgd, kan dit
leiden tot ernstige persoonlijke verwon-
dingen en/of schade.
Lees de gebruikershandleiding en de
veiligheidsinstructies voor gebruik
goed door.
1.1 SymbolenOp de machine ziet u de volgende symbolen om u
eraan te herinneren dat voorzichtigheid en oplet-
tendheid bij gebruik geboden is.
Betekenis van de symbolen:
Waarschuwing!
Lees vóór gebruik van de machine de ge-...

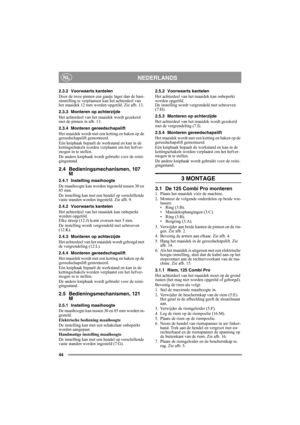

Page 44

44
NEDERLANDSNL
2.3.2 Voorwaarts kantelen
Door de twee pinnen een gaatje lager dan de basi-
sinstelling te verplaatsen kan het achterdeel van
het maaidek 12 mm worden opgetild. Zie afb. 13.
2.3.3 Monteren op achterzijde
Het achterdeel van het maaidek wordt gezekerd
met de pinnen in afb. 13.
2.3.4 Monteren gereedschapslift
Het maaidek wordt met een ketting en haken op de
gereedschapslift gemonteerd.
Eén kniphaak bepaalt de werkstand en kan in de
kettingschakels worden verplaatst om het hefver-
mogen...

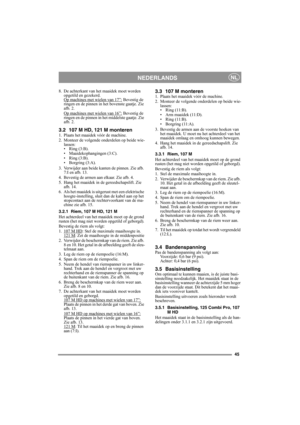

Page 45

45
NEDERLANDSNL
8. De achterkant van het maaidek moet worden
opgetild en gezekerd.
Op machines met wielen van 17”:
 Bevestig de
ringen en de pinnen in het bovenste gaatje. Zie
afb. 2.
Op machines met wielen van 16”:
 Bevestig de
ringen en de pinnen in het middelste gaatje. Zie
afb. 2.
3.2 107 M HD, 121 M monteren1. Plaats het maaidek vóór de machine.
2. Monteer de volgende onderdelen op beide wie-
lassen:
• Ring (3:B).
• Maaidekophangingen (3:C).
• Ring (3:B).
• Borgring (3:A).
3. Verwijder aan...

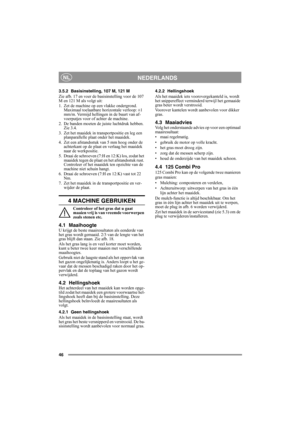

Page 46

46
NEDERLANDSNL
3.5.2 Basisinstelling, 107 M, 121 M
Zie afb. 17 en voer de basisinstelling voor de 107
M en 121 M als volgt uit:
1.  Zet de machine op een vlakke ondergrond.
Maximaal toelaatbare horizontale verloop: ±1
mm/m. Vermijd hellingen in de buurt van af-
voerputjes voor of achter de machine.
2. De banden moeten de juiste luchtdruk hebben.
Zie 3.4.
3. Zet het maaidek in transportpositie en leg een
planparallelle plaat onder het maaidek.
4. Zet een afstandsstuk van 5 mm hoog onder de...

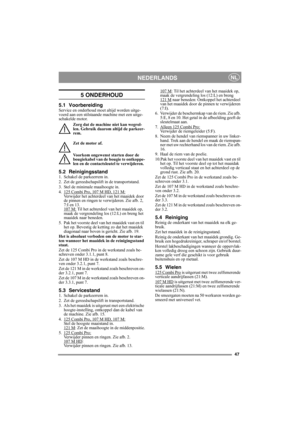

Page 47

47
NEDERLANDSNL
5 ONDERHOUD
5.1 VoorbereidingService en onderhoud moet altijd worden uitge-
voerd aan een stilstaande machine met een uitge-
schakelde motor.
Zorg dat de machine niet kan wegrol-
len. Gebruik daarom altijd de parkeer-
rem.
Zet de motor af.
Voorkom ongewenst starten door de
bougiekabel van de bougie te ontkoppe-
len en de contactsleutel te verwijderen.
5.2 Reinigingsstand1. Schakel de parkeerrem in.
2. Zet de gereedschapslift in de transportstand.
3. Stel de minimale maaihoogte in.
4....

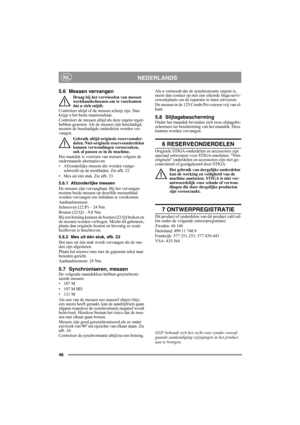

Page 48

48
NEDERLANDSNL
5.6 Messen vervangen
Draag bij het verwisselen van messen
werkhandschoenen om te voorkomen
dat u zich snijdt.
Controleer altijd of de messen scherp zijn. Dan
krijgt u het beste maairesultaat.
Controleer de messen altijd als deze ergens tegen
hebben gestoten. Als de messen zijn beschadigd,
moeten de beschadigde onderdelen worden ver-
vangen.
Gebruik altijd originele reserveonder-
delen. Niet-originele reserveonderdelen
kunnen verwondingen veroorzaken,
ook al passen ze in de...

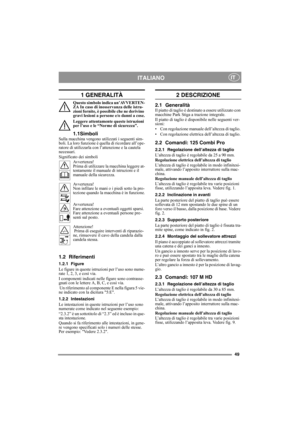

Page 49

49
ITALIANOIT
1 GENERALITÀ
Questo simbolo indica un’AVVERTEN-
ZA In caso di inosservanza delle istru-
zioni fornite, è possibile che ne derivino
gravi lesioni a persone e/o danni a cose.
Leggere attentamente queste istruzioni
per l’uso e le “Norme di sicurezza”.
1.1SimboliSulla macchina vengono utilizzati i seguenti sim-
boli. La loro funzione è quella di ricordare all’ope-
ratore di utilizzarla con l’attenzione e la cautela
necessari.
Significato dei simboli
Avvertenza!
Prima di utilizzare la...

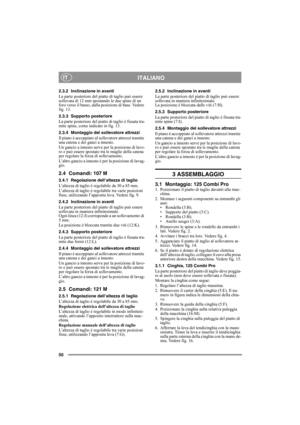

Page 50

50
ITALIANOIT
2.3.2 Inclinazione in avanti
La parte posteriore del piatto di taglio può essere
sollevata di 12 mm spostando le due spine di un
foro verso il basso, dalla posizione di base. Vedere
fig. 13.
2.3.3 Supporto posteriore
La parte posteriore del piatto di taglio è fissata tra-
mite spine, come indicato in fig. 13.
2.3.4 Montaggio del sollevatore attrezzi
Il piano è accoppiato al sollevatore attrezzi tramite
una catena e dei ganci a innesto.
Un gancio a innesto serve per la posizione di...
