Stiga Lawn Mower PARK 4WD 107 M, 107 M HD, 121 M, 125 Combi Pro Instructions Manual

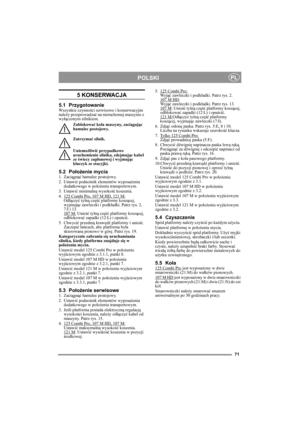

71
POLSKIPL
5 KONSERWACJA
5.1 PrzygotowanieWszystkie czynności serwisowe i konserwacyjne
należy przeprowadzać na nieruchomej maszynie z
wyłączonym silnikiem.
Zablokować koła maszyny, zaciągając
hamulec postojowy.
Zatrzymać silnik.
Uniemożliwić przypadkowe
uruchomienie silnika, zdejmując kabel
ze świecy zapłonowej i wyjmując
kluczyk ze stacyjki.
5.2 Położenie mycia1. Zaciągnąć hamulec postojowy.
2. Ustawić podnośnik elementów wyposażenia
dodatkowego w położeniu transportowym.
3. Ustawić minimalną...

72

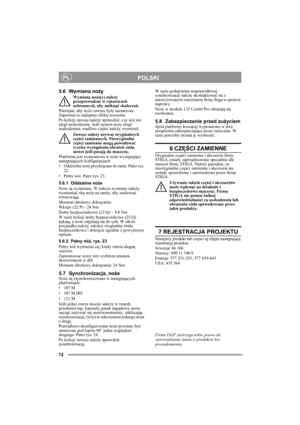

POLSKIPL
5.6 Wymiana noży
Wymianę noża(y) należy
przeprowadzać w rękawicach
ochronnych, aby uniknąć skaleczeń.
Pamiętać, aby noże zawsze były naostrzone.
Zapewnia to najlepsze efekty koszenia.
Po kolizji zawsze należy sprawdzić, czy nóż nie
uległ uszkodzeniu. Jeśli system noży uległ
uszkodzeniu, wadliwe części należy wymienić.
Zawsze należy używać oryginalnych
części zamiennych. Nieoryginalne
części zamienne mogą powodować
ryzyko wystąpienia obrażeń ciała,
nawet jeśli pasują do maszyny....

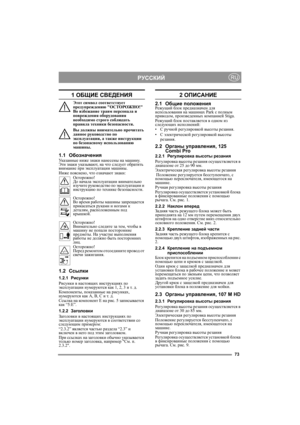

73
РУССКИЙRU
1 ОБЩИЕ СВЕДЕНИЯ
Этот символ соответствует
предупреждению ОСТОРОЖНО!
Во избежание травм персонала и
повреждения оборудования
необходимо строго соблюдать
правила техники безопасности.
Вы должны внимательно прочитать
данное руководство по
эксплуатации, а также инструкции
по безопасному использованию
машины.
1.1ОбозначенияУказанные ниже знаки нанесены на машину.
Эти знаки указывают, на что следует обратить
внимание при эксплуатации машины.
Ниже пояснено, что означают знаки:...

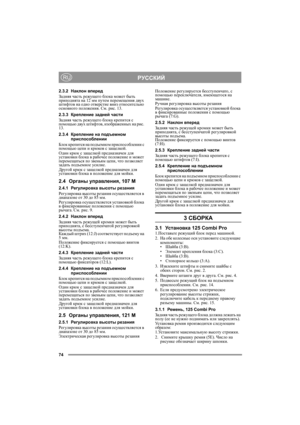

74
РУССКИЙRU
2.3.2Наклон вперед
Задняя часть режущего блока может быть
приподнята на 12 мм путем перемещения двух
штифтов на одно отверстие вниз относительно
основного положения. См. рис. 13.
2.3.3Крепление задней части
Задняя часть режущего блока крепится с
помощью двух штифтов, изображенных на рис.
13.
2.3.4Крепление на подъемном
приспособлении
Блок крепится на подъемном приспособлении с
помощью цепи и крюков с защелкой.
Один крюк с защелкой предназначен для
установки блока в рабочее положение...

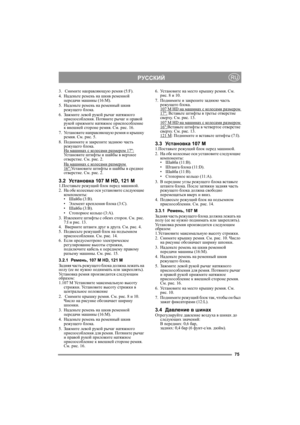

75
РУССКИЙRU
3.  Снимите направляющую ремня (5:F).
4.Наденьте ремень на шкив ременной
передачи машины (16:M).
5.Наденьте ремень на ременный шкив
режущего блока.
6.Зажмите левой рукой рычаг натяжного
приспособления. Потяните рычаг и правой
рукой прижмите натяжное приспособление
к внешней стороне ремня. См. рис. 16.
7.Ус т а н о в и т е направляющую ремня и крышку
ремня. См. рис. 5.
8.Поднимите и закрепите заднюю часть
режущего блока.
На машинах с кол е с а м и размером 17:

Ус т а н о в и т е...

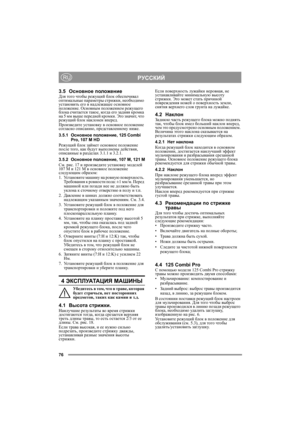

76
РУССКИЙRU
3.5Основное положениеДля того чтобы режущий блок обеспечивал
оптимальные параметры стрижки, необходимо
установить его в надлежащее основное
положение. Основным положением режущего
блока считается такое, ко гда его задняя кромка
на 5 мм выше передней кромки. Это значит, что
режущий блок наклонен вперед.
Произведите установку в основное положение
согласно описанию, представленному ниже.
3.5.1Основное положение, 125 Combi
Pro, 107 M HD
Режущий блок займет основное положение
после того,...

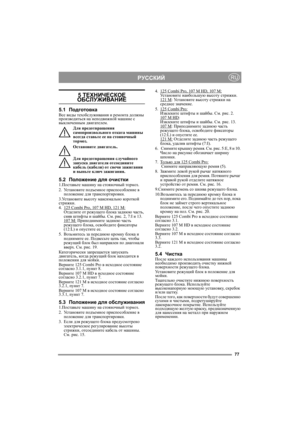

77
РУССКИЙRU
5 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
5.1ПодготовкаВсе виды техобслуживания и ремонта должны
производиться на неподвижной машине с
выключенным двигателем.
Для предотвращения
самопроизвольного отката машины
всегда ставьте ее на стояночный
тормоз.
Остановите двигатель.
Для предотвращения случайного
запуска двигателя отсоедините
кабель (кабели) от свечи зажигания
и выньте ключ зажигания.
5.2Положение для очистки1.Поставьте машину на стояночный тормоз.
2.Ус т а н о в и т е подъемное приспособление...

78

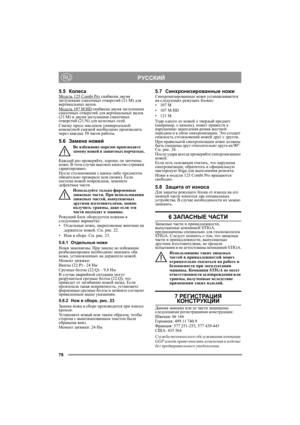

РУССКИЙRU
5.5КолесаМодель 125 Combi Pro снабжена двумя
заглушками смазочных отверстий (21:M) для
вертикальных валов.
Модель 107 M HD
 снабжена двумя заглушками
смазочных отверстий для вертикальных валов
(21:M) и двумя заглушками смазочных
отверстий (21:N) для кол е сны х осей.
Смазку пресс-масленок универсальной
консистной смазкой необходимо производить
через каждые 50 часов работы.
5.6Замена ножей
Во избежание порезов производите
замену ножей в защитных перчатках.
Каждый раз проверяйте,...

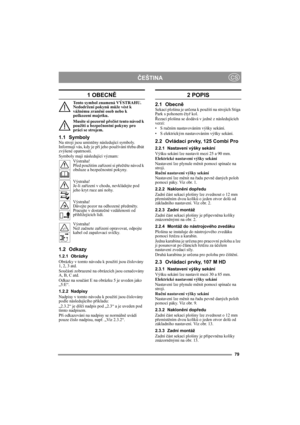

79
ČEŠTINACS
1 OBECNĚ
Tento symbol znamená VÝSTRAHU.
Nedodržení pokynů může vést k
vážnému zranění osob nebo k
poškození majetku.
Musíte si pozorně přečíst tento návod k
použití a bezpečnostní pokyny pro
práci se strojem.
1.1 SymbolyNa stroji jsou umístěny následující symboly.
Informují vás, kdy je při jeho používání třeba dbát
zvýšené opatrnosti.
Symboly mají následující význam:
Výstraha!
Před použitím zařízení si přečtěte návod k
obsluze a bezpečnostní pokyny.
Výstraha!
Je-li zařízení v chodu,...

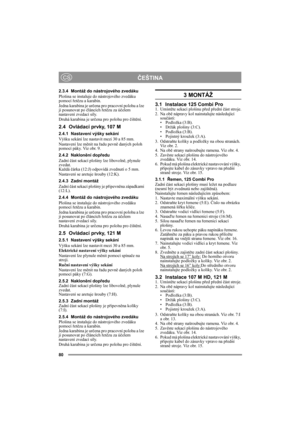

80
ČEŠTINACS
2.3.4 Montáž do nástrojového zvedáku
Plošina se instaluje do nástrojového zvedáku
pomocí řetězu a karabin.
Jedna karabina je určena pro pracovní polohu a lze
ji posunovat po článcích řetězu za účelem
nastavení zvedací síly.
Druhá karabina je určena pro polohu pro čištění.
2.4 Ovládací prvky, 107 M
2.4.1 Nastavení výšky sekání
Výšku sekání lze nastavit mezi 30 a 85 mm.
Nastavení lze měnit na řadu pevně daných poloh
pomocí páky. Viz obr. 9.
2.4.2 Naklonění dopředu
Zadní část sekací...
