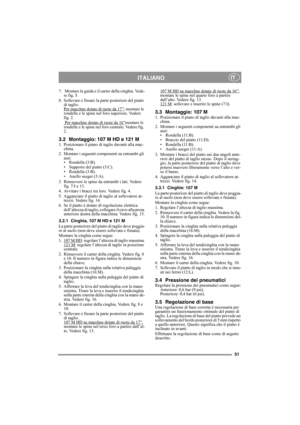

Page 51

51
ITALIANOIT
7.  Montare la guida e il carter della cinghia. Vede-
re fig. 5.
8. Sollevare e fissare la parte posteriore del piatto
di taglio.
Per macchne dotate di ruote da 17”:
 montare le
rondelle e le spine nel foro superiore. Vedere
fig. 2.
 Per macchne dotate di ruote da 16”
montare le
rondelle e le spine nel foro centrale. Vedere fig.
2.
3.2 Montaggio: 107 M HD e 121 M1. Posizionare il piano di taglio davanti alla mac-
china.
2. Montare i seguenti componenti su entrambi gli
assi:
• Rondella...

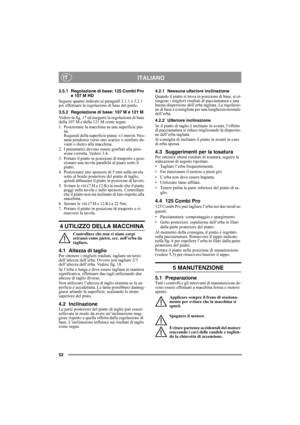

Page 52

52
ITALIANOIT
3.5.1 Regolazione di base: 125 Combi Pro
e 107 M HD
Seguire quanto indicato ai paragrafi 3.1.1 e 3.2.1
per effettuare la regolazione di base del piatto.
3.5.2 Regolazione di base: 107 M e 121 M
Vedere la fig. 17 ed eseguire la regolazione di base
della 107 M e della 121 M come segue:
1.  Posizionare la macchina su una superficie pia-
na.
Requisiti della superficie piana: ±1 mm/m. Nes-
suna pendenza verso uno scarico o similare da-
vanti o dietro alla macchina.
2. I pneumatici devono...

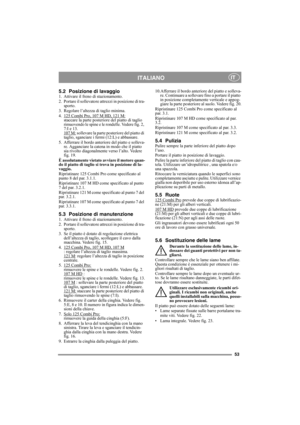

Page 53

53
ITALIANOIT
5.2 Posizione di lavaggio1. Attivare il freno di stazionamento.
2. Portare il sollevatore attrezzi in posizione di tra-
sporto.
3. Regolare l’altezza di taglio minima.
4. 125 Combi Pro, 107 M HD, 121 M:
staccare la parte posteriore del piatto di taglio
rimuovendo le spine e le rondelle. Vedere fig. 2,
7:I e 13.
107 M:
 sollevare la parte posteriore del piatto di
taglio, sganciare i fermi (12:L) e abbassare.
5. Afferrare il bordo anteriore del piatto e solleva-
re. Agganciare la catena in...

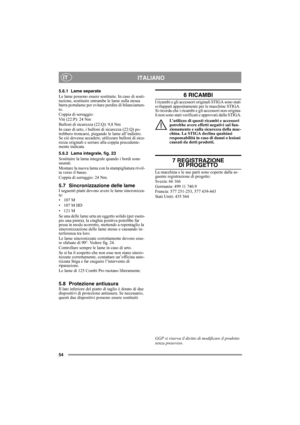

Page 54

54
ITALIANOIT
5.6.1 Lame separate
Le lame possono essere sostituite. In caso di sosti-
tuzione, sostituire entrambe le lame sulla stessa
barra portalame per evitare perdite di bilanciamen-
to.
Coppia di serraggio:
Viti (22:P): 24 Nm
Bulloni di sicurezza (22:Q): 9,8 Nm
In caso di urto, i bulloni di sicurezza (22:Q) po-
trebbero troncarsi, piegando le lame all’indietro.
Se ciò dovesse accadere, utilizzare bulloni di sicu-
rezza originali e serrare alla coppia precedente-
mente indicata.
5.6.2 Lama...

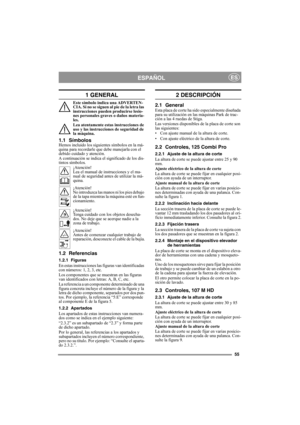

Page 55

55
ESPAÑOLES
1 GENERAL
Este símbolo indica una ADVERTEN-
CIA. Si no se siguen al pie de la letra las
instrucciones pueden producirse lesio-
nes personales graves o daños materia-
les.
Lea atentamente estas instrucciones de
uso y las instrucciones de seguridad de
la máquina.
1.1 SímbolosHemos incluido los siguientes símbolos en la má-
quina para recordarle que debe manejarla con el
debido cuidado y atención.
A continuación se indica el significado de los dis-
tintos símbolos.
¡Atención!
Lea el manual...

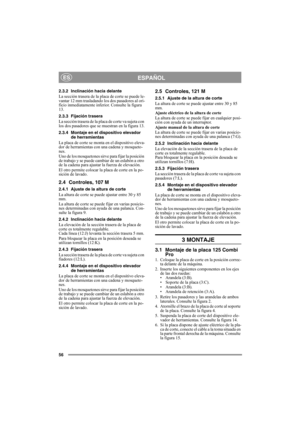

Page 56

56
ESPAÑOLES
2.3.2 Inclinación hacia delante
La sección trasera de la placa de corte se puede le-
vantar 12 mm trasladando los dos pasadores al ori-
ficio inmediatamente inferior. Consulte la figura
13.
2.3.3 Fijación trasera
La sección trasera de la placa de corte va sujeta con
los dos pasadores que se muestran en la figura 13.
2.3.4 Montaje en el dispositivo elevador
de herramientas
La placa de corte se monta en el dispositivo eleva-
dor de herramientas con una cadena y mosqueto-
nes.
Uno de los...

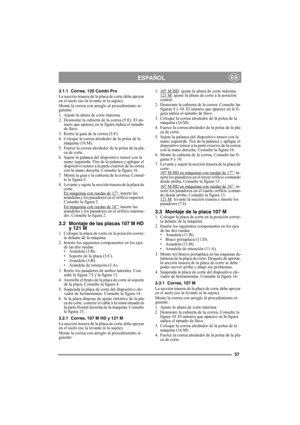

Page 57

57
ESPAÑOLES
3.1.1 Correa, 125 Combi Pro
La sección trasera de la placa de corte debe apoyar
en el suelo (no la levante ni la sujete).
Monte la correa con arreglo al procedimiento si-
guiente:
1. Ajuste la altura de corte máxima.
2. Desmonte la cubierta de la correa (5:E). El nú-
mero que aparece en la figura indica el tamaño
de llave.
3. Retire la guía de la correa (5:F).
4. Coloque la correa alrededor de la polea de la
máquina (16:M).
5. Fuerce la correa alrededor de la polea de la pla-
ca de...

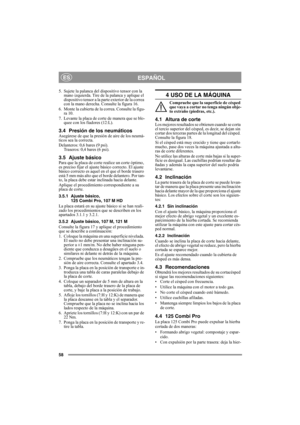

Page 58

58
ESPAÑOLES
5. Sujete la palanca del dispositivo tensor con la
mano izquierda. Tire de la palanca y aplique el
dispositivo tensor a la parte exterior de la correa
con la mano derecha. Consulte la figura 16.
6. Monte la cubierta de la correa. Consulte la figu-
ra 10.
7. Levante la placa de corte de manera que se blo-
quee con los fiadores (12:L).
3.4 Presión de los neumáticosAsegúrese de que la presión de aire de los neumá-
ticos sea la correcta.
Delanteros: 0,6 bares (9 psi).
Traseros: 0,4 bares (6...

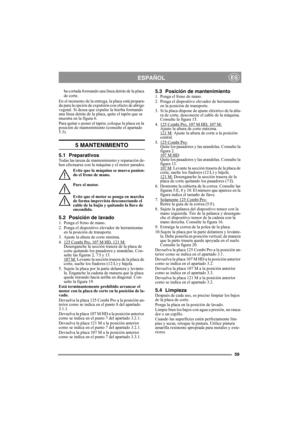

Page 59

59
ESPAÑOLES
ba cortada formando una línea detrás de la placa
de corte.
En el momento de la entrega, la placa está prepara-
da para la opción de expulsión con efecto de abrigo
vegetal. Si desea que expulse la hierba formando
una línea detrás de la placa, quite el tapón que se
muestra en la figura 6.
Para quitar o poner el tapón, coloque la placa en la
posición de mantenimiento (consulte el apartado
5.3).
5 MANTENIMIENTO
5.1 PreparativosTodas las tareas de mantenimiento y reparación de-
ben...

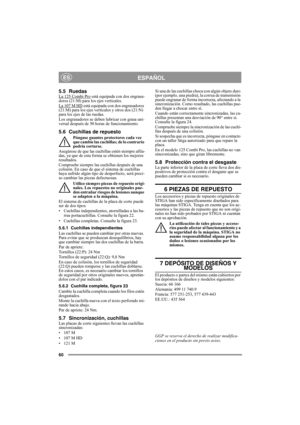

Page 60

60
ESPAÑOLES
5.5 RuedasLa 125 Combi Pro está equipada con dos engrasa-
dores (21:M) para los ejes verticales.
La 107 M HD
 está equipada con dos engrasadores
(21:M) para los ejes verticales y otros dos (21:N)
para los ejes de las ruedas.
Los engrasadores se deben lubricar con grasa uni-
versal después de 50 horas de funcionamiento.
5.6 Cuchillas de repuesto
Póngase guantes protectores cada vez
que cambie las cuchillas; de lo contrario
podría cortarse.
Asegúrese de que las cuchillas estén siempre...
