Stiga Lawn Mower PARK 4WD 107 M, 107 M HD, 121 M, 125 Combi Pro Instructions Manual

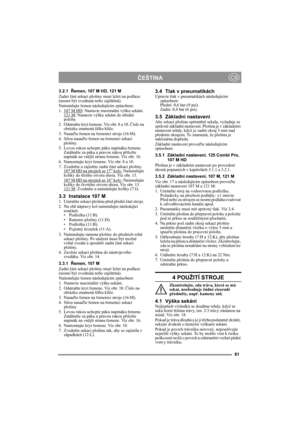

81
ČEŠTINACS
3.2.1Řemen, 107 M HD, 121 M
Zadní část sekací plošiny musí ležet na podlaze
(nesmí být zvednutá nebo zajištěná).
Nainstalujte řemen následujícím způsobem:
1. 107 M HD
: Nastavte maximální výšku sekání.
121 M: Nastavte výšku sekání do střední
polohy.
2. Odstraňte kryt řemene. Viz obr. 8 a 10. Číslo na
obrázku znamená šířku klíče.
3. Nasaďte řemen na řemenici stroje (16:M).
4. Silou nasaďte řemen na řemenici sekací
plošiny.
5. Levou rukou uchopte páku napínáku řemene.
Zatáhněte za páku a...

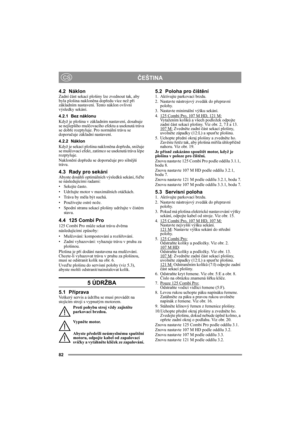

82
ČEŠTINACS
4.2 NáklonZadní část sekací plošiny lze zvednout tak, aby
byla plošina nakloněna dopředu více než při
základním nastavení. Tento náklon ovlivní
výsledky sekání.
4.2.1 Bez náklonu
Když je plošina v základním nastavení, dosahuje
se nejlepšího mulčovacího efektu a useknutá tráva
se dobře rozptyluje. Pro normální trávu se
doporučuje základní nastavení.
4.2.2 Náklon
Když je sekací plošina nakloněna dopředu, snižuje
se mulčovací efekt, zatímco se useknutá tráva lépe
rozptyluje.
Naklonění...

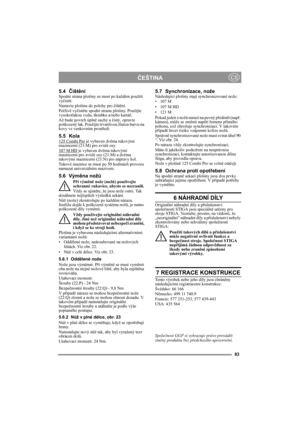

83
ČEŠTINACS
5.4ČištěníSpodní strana plošiny se musí po každém použití
vyčistit.
Nastavte plošinu do polohy pro čištění.
Pečlivě vyčistěte spodní stranu plošiny. Použijte
vysokotlakou vodu, škrabku a/nebo kartáč.
Až bude povrch úplně suchý a čistý, opravte
poškozený lak. Použijte trvanlivou žlutou barvu na
kovy ve venkovním prostředí.
5.5 Kola125 Combi Pro je vybaven dvěma tukovými
maznicemi (21:M) pro svislé osy.
107 M HD
 je vybaven dvěma tukovými
maznicemi pro svislé osy (21:M) a dvěma...

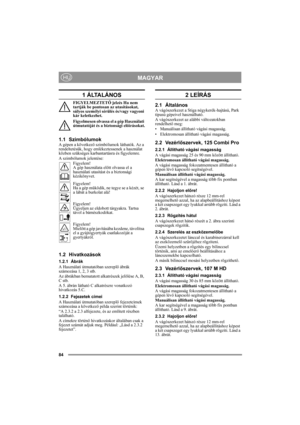

84
MAGYARHU
1 ÁLTALÁNOS
FIGYELMEZTETŐ jelzés Ha nem
tartják be pontosan az utasításokat,
súlyos személyi sérülés és/vagy vagyoni
kár keletkezhet.
Figyelmesen olvassa el a gép Használati
útmutatóját és a biztonsági előírásokat.
1.1 SzimbólumokA gépen a következő szimbólumok láthatók. Az a
rendeltetésük, hogy emlékeztessenek a használat
közben szükséges karbantartásra és figyelemre.
A szimbólumok jelentése:
Figyelem!
A gép használata előtt olvassa el a
használati utasítást és a biztonsági...

85

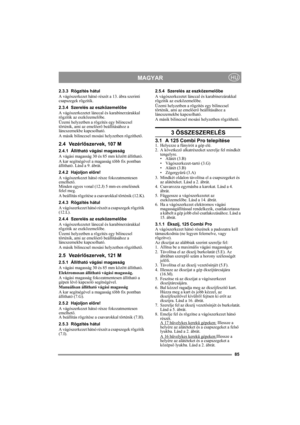

MAGYARHU
2.3.3 Rögzítés hátul
A vágószerkezet hátsó részét a 13. ábra szerinti
csapszegek rögzítik.
2.3.4 Szerelés az eszközemelőbe
A vágószerkezetet lánccal és karabínerzárakkal
rögzítik az eszközemelőbe.
Üzemi helyzetben a rögzítés egy bilinccsel
történik, ami az emelőerő beállításához a
láncszemekbe kapcsolható.
A másik bilinccsel mosási helyzetben rögzíthető.
2.4 Vezérlőszervek, 107 M
2.4.1 Állítható vágási magasság
A vágási magasság 30 és 85 mm között állítható.
A kar segítségével a magasság...

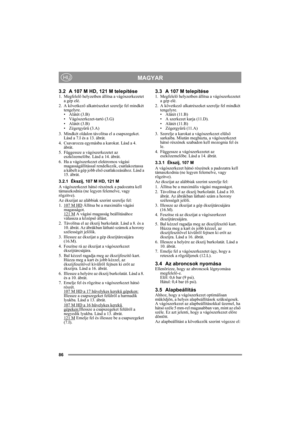

86
MAGYARHU
3.2 A 107 M HD, 121 M telepítése1. Megfelelő helyzetben állítsa a vágószerkezetet
a gép elé.
2. A következő alkatrészeket szerelje fel mindkét
tengelyre.
• Alátét (3.B)
• Vágószerkezet-tartó (3.G)
• Alátét (3.B)
• Zégergyűrű (3.A)
3. Mindkét oldalon távolítsa el a csapszegeket.
Lásd a 7.I és a 13. ábrát.
4. Csavarozza egymásba a karokat. Lásd a 4.
ábrát.
5. Függessze a vágószerkezetet az
eszközemelőbe. Lásd a 14. ábrát.
6. Ha a vágószerkezet elektromos vágási
magasságállítással...

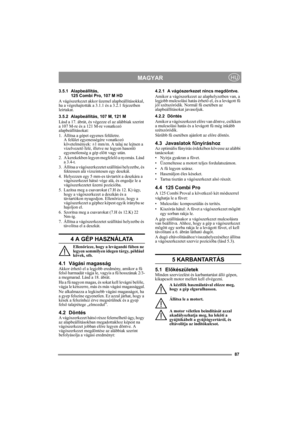

87
MAGYARHU
3.5.1 Alapbeállítás,
125 Combi Pro, 107 M HD
A vágószerkezet akkor üzemel alapbeállításokkal,
ha a végrehajtották a 3.1.1 és a 3.2.1 fejezetben
leírtakat.
3.5.2 Alapbeállítás, 107 M, 121 M
Lásd a 17. ábrát, és végezze el az alábbiak szerint
a 107 M-re és a 121 M-re vonatkozó
alapbeállításokat:
1.  Állítsa a gépet egyenes felületre.
A felület egyenességére vonatkozó
követelmények: ±1 mm/m. A talaj ne lejtsen a
vízelvezető felé, illetve ne legyen hasonló
egyenetlenség a gép előtt vagy...

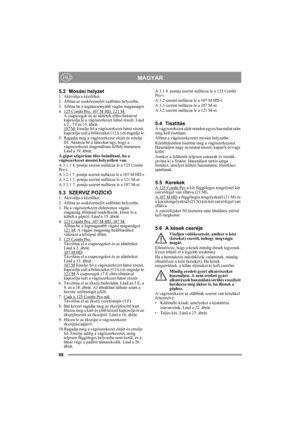

88
MAGYARHU
5.2 Mosási helyzet1. Aktiválja a kéziféket.
2. Állítsa az eszközemelőt szállítási helyzetbe.
3. Állítsa be a legalacsonyabb vágási magasságot.
4. 125 Combi Pro, 107 M HD, 121 M:
A csapszegek és az alátétek eltávolításával
kapcsolja le a vágószerkezet hátsó részét. Lásd
a 2., 7.I és 13. ábrát.
107 M:
 Emelje fel a vágószerkezet hátsó részét,
kapcsolja szét a bilincseket (12.L) és engedje le.
5. Ragadja meg a vágószerkezet elejét és emelje
fel. Akassza be a láncokat úgy, hogy a...

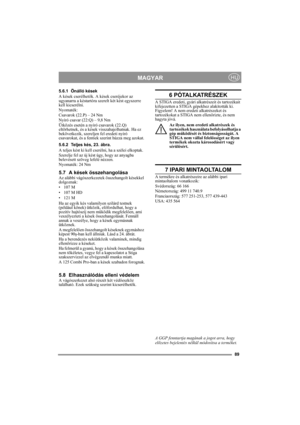

89
MAGYARHU
5.6.1 Önálló kések
A kések cserélhetők. A kések cseréjekor az
ugyanarra a késtartóra szerelt két kést egyszerre
kell kicserélni.
Nyomaték:
Csavarok (22.P) – 24 Nm
Nyíró csavar (22:Q) – 9,8 Nm
Ütközés esetén a nyíró csavarok (22.Q)
eltörhetnek, és a kések visszahajolhatnak. Ha ez
bekövetkezik, szereljen fel eredeti nyíró
csavarokat, és a fentiek szerint húzza meg azokat.
5.6.2 Teljes kés, 23. ábra.
A teljes kést ki kell cserélni, ha a szélei elkoptak.
Szerelje fel az új kést úgy, hogy az...

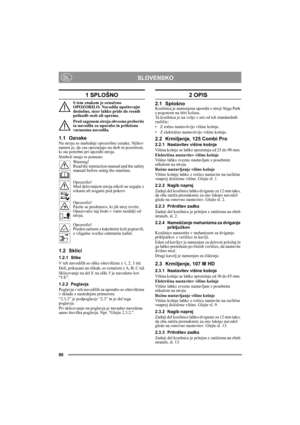

90
SLOVENSKOSL
1 SPLOŠNO
S tem znakom je označeno
OPOZORILO. Navodila upoštevajte
dosledno, sicer lahko pride do resnih
poškodb oseb ali opreme.
Pred zagonom stroja obvezno preberite
ta navodila za uporabo in priložena
varnostna navodila.
1.1 OznakeNa stroju so naslednje opozorilne oznake. Njihov
namen je, da vas opozarjajo na skrb in pozornost,
ki sta potrebni pri uporabi stroja.
Simboli imajo te pomene:
Warning!
Read the instruction manual and the safety
manual before using the machine....
