Stiga Lawn Mower PARK 4WD 107 M, 107 M HD, 121 M, 125 Combi Pro Instructions Manual

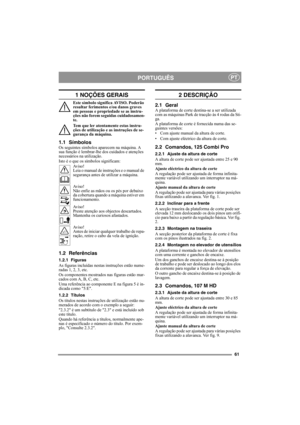

61
PORTUGUÊSPT
1 NOÇÕES GERAIS
Este símbolo significa AVISO. Poderão
resultar ferimentos e/ou danos graves
em pessoas e propriedade se as instru-
ções não forem seguidas cuidadosamen-
te.
Tem que ler atentamente estas instru-
ções de utilização e as instruções de se-
gurança da máquina.
1.1 SímbolosOs seguintes símbolos aparecem na máquina. A
sua função é lembrar-lhe dos cuidados e atenções
necessários na utilização.
Isto é o que os símbolos significam:
Av i s o !
Leia o manual de instruções e o...

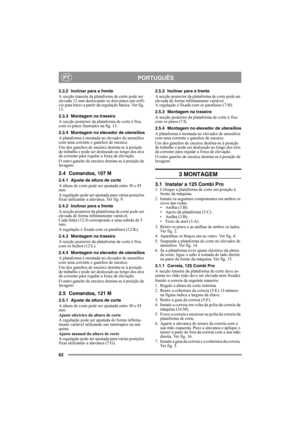

62
PORTUGUÊSPT
2.3.2 Inclinar para a frente
A secção traseira da plataforma de corte pode ser
elevada 12 mm deslocando os dois pinos um orifí-
cio para baixo a partir da regulação básica. Ver fig.
13.
2.3.3 Montagem na traseira
A secção posterior da plataforma de corte é fixa
com os pinos ilustrados na fig. 13.
2.3.4 Montagem no elevador de utensílios
A plataforma é montada no elevador de utensílios
com uma corrente e ganchos de encaixe.
Um dos ganchos de encaixe destina-se à posição
de trabalho e...

63
PORTUGUÊSPT
8. Levante e fixe a secção traseira da plataforma
de corte.
Em máquinas com rodas de 17:
 Instale as ani-
lhas e os pinos no orifício superior. Ver fig. 2.
Em máquinas com rodas de 16:
 Instale as ani-
lhas e os pinos no orifício do meio. Ver fig. 2.
3.2 Instalação da 107 M HD, 121 M1. Coloque a plataforma de corte em posição à
frente da máquina.
2. Instale os seguintes componentes em ambos os
eixos das rodas:
• Anilha (3:B).
• Apoio da plataforma (3:C).
• Anilha (3:B).
• Freio de anel...

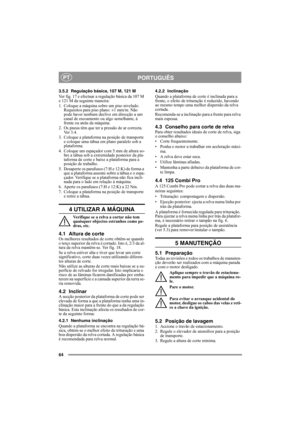

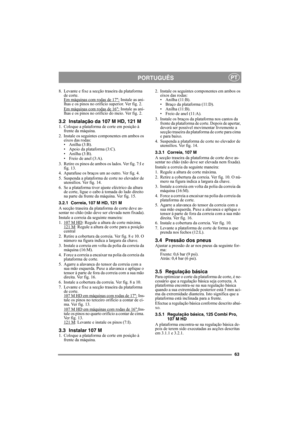

64
PORTUGUÊSPT
3.5.2 Regulação básica, 107 M, 121 M
Ver fig. 17 e efectuar a regulação básica da 107 M
e 121 M da seguinte maneira:
1.  Coloque a máquina sobre um piso nivelado.
Requisitos para piso plano: ±1 mm/m. Não
pode haver nenhum declive em direcção a um
canal de escoamento ou algo semelhante, à
frente ou atrás da máquina.
2. Os pneus têm que ter a pressão de ar correcta.
Ver 3.4.
3. Coloque a plataforma na posição de transporte
e coloque uma tábua em plano paralelo sob a
plataforma.
4....

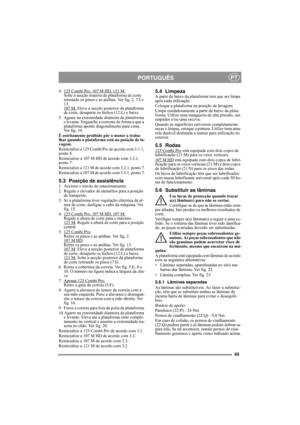

65
PORTUGUÊSPT
4. 125 Combi Pro, 107 M HD, 121 M:Solte a secção traseira da plataforma de corte
retirando os pinos e as anilhas. Ver fig. 2, 7:I e
13.
107 M:
 Eleve a secção posterior da plataforma
de corte, desaperte os fechos (12:L) e baixe.
5. Agarre na extremidade dianteira da plataforma
e levante. Enganche a corrente de forma a que a
plataforma aponte diagonalmente para cima.
Ver fig. 19.
É estritamente proibido pôr o motor a traba-
lhar quando a plataforma está na posição de la-
vagem....

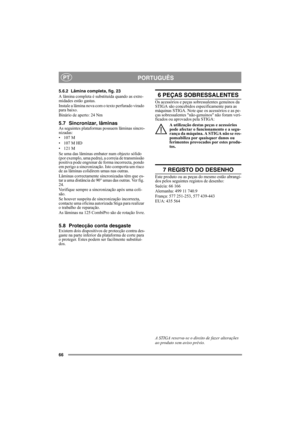

66
PORTUGUÊSPT
5.6.2 Lâmina completa, fig. 23
A lâmina completa é substituída quando as extre-
midades estão gastas.
Instale a lâmina nova com o texto perfurado virado
para baixo.
Binário de aperto: 24 Nm
5.7 Sincronizar, lâminasAs seguintes plataformas possuem lâminas sincro-
nizadas:
• 107 M
• 107 M HD
• 121 M
Se uma das lâminas embater num objecto sólido
(por exemplo, uma pedra), a correia de transmissão
positiva pode engrenar de forma incorrecta, pondo
em perigo a sincronização. Isto comporta um...

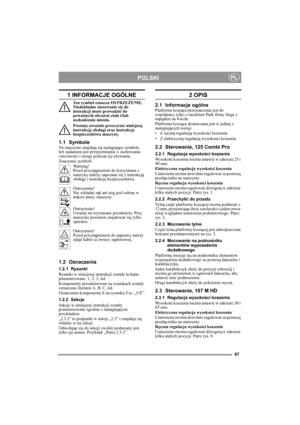

67
POLSKIPL
1 INFORMACJE OGÓLNE
Ten symbol oznacza OSTRZEŻENIE.
Niedokładne stosowanie się do
instrukcji może prowadzić do
poważnych obrażeń ciała i/lub
uszkodzenia mienia.
Prosimy uważnie przeczytać niniejszą
instrukcję obsługi oraz instrukcje
bezpieczeństwa maszyny.
1.1 SymboleNa maszynie znajdują się następujące symbole.
Ich zadaniem jest przypominanie o zachowaniu
ostrożności i uwagi podczas jej używania.
Znaczenie symboli:
Warning!
Przed przystąpieniem do korzystania z
maszyny należy...

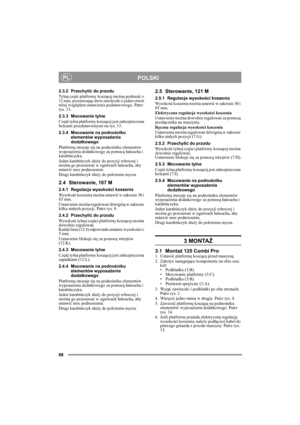

68
POLSKIPL
2.3.2 Przechylić do przodu
Ty l ną część platformy koszącej można podnieść o
12 mm, przesuwając dwie zawleczki o jeden otwór
niżej względem ustawienia podstawowego. Patrz
rys. 13.
2.3.3 Mocowanie tylne
Część tylna platformy koszącej jest zabezpieczona
bolcami przedstawionymi na rys. 13.
2.3.4 Mocowanie na podnośniku
elementów wyposażenia
dodatkowego
Platformę mocuje się na podnośniku elementów
wyposażenia dodatkowego za pomocą łańcucha i
karabińczyka.
Jeden karabińczyk służy do...

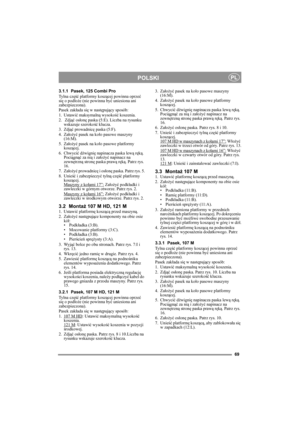

69
POLSKIPL
3.1.1 Pasek, 125 Combi Pro
Tylna część platformy koszącej powinna oprzeć
się o podłoże (nie powinna być uniesiona ani
zabezpieczona).
Pasek zakłada się w następujący sposób:
1. Ustawić maksymalną wysokość koszenia.
2.  Zdjąć osłonę paska (5:E). Liczba na rysunku
wskazuje szerokość klucza.
3. Zdjąć prowadnicę paska (5:F).
4. Założyć pasek na koło pasowe maszyny
(16:M).
5. Założyć pasek na koło pasowe platformy
koszącej.
6. Chwycić dźwignię napinacza paska lewą ręką.
Pociągnąć za nią i...

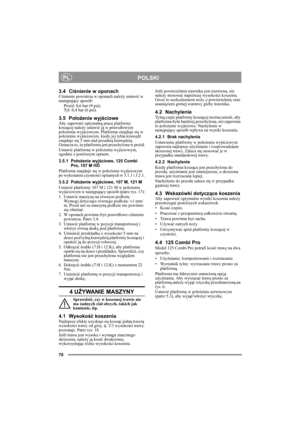

70
POLSKIPL
3.4 Ciśnienie w oponachCiśnienie powietrza w oponach należy ustawić w
następujący sposób:
Przód: 0,6 bar (9 psi).
Tył: 0,4 bar (6 psi).
3.5 Położenie wyjścioweAby zapewnić optymalną pracę platformy
koszącej należy ustawić ją w prawidłowym
położeniu wyjściowym. Platforma znajduje się w
położeniu wyjściowym, kiedy jej tylna krawędź
znajduje się 5 mm nad przednią krawędzią.
Oznacza to, że platforma jest przechylona w przód.
Ustawić platformę w położeniu wyjściowym,
zgodnie z poniższym...
