Stiga Lawn Mower PARK 4WD 107 M, 107 M HD, 121 M, 125 Combi Pro Instructions Manual

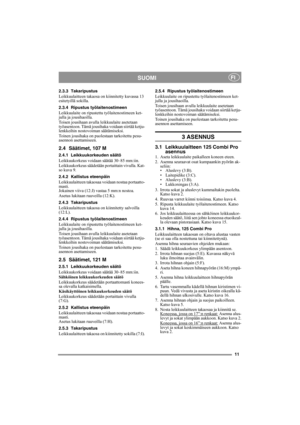

11
SUOMIFI
2.3.3 Takaripustus
Leikkuulaitteen takaosa on kiinnitetty kuvassa 13
esitetyillä sokilla.
2.3.4 Ripustus työlaitenostimeen
Leikkuulaite on ripustettu työlaitenostimeen ket-
julla ja jousihaoilla.
Toisen jousihaan avulla leikkuulaite asetetaan
työasentoon. Tämä jousihaka voidaan siirtää ketju-
lenkkeihin nostovoiman säätämiseksi.
Toinen jousihaka on puolestaan tarkoitettu pesu-
asennon asettamiseen.
2.4 Säätimet, 107 M
2.4.1 Leikkuukorkeuden säätö
Leikkuukorkeus voidaan säätää 30–85 mm:iin....

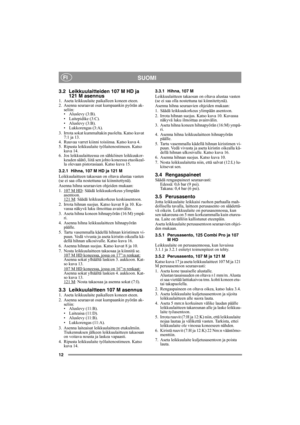

12
SUOMIFI
3.2 Leikkuulaitteiden 107 M HD ja
121 M asennus
1. Aseta leikkuulaite paikalleen koneen eteen.
2. Asenna seuraavat osat kumpaankin pyörän ak-
seliin:
• Aluslevy (3:B).
• Laitepidike (3:C).
• Aluslevy (3:B).
• Lukkorengas (3:A).
3. Irrota sokat kummaltakin puolelta. Katso kuvat
7:1 ja 13.
4. Ruuvaa varret kiinni toisiinsa. Katso kuva 4.
5. Ripusta leikkuulaite työlaitenostimeen. Katso
kuva 14.
6. Jos leikkuulaitteessa on sähköinen leikkuukor-
keuden säätö, liitä sen johto koneessa...

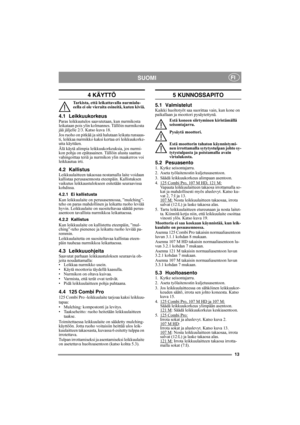

13
SUOMIFI
4 KÄYTTÖ
Tarkista, että leikattavalla nurmialu-
eella ei ole vieraita esineitä, kuten kiviä.
4.1 LeikkuukorkeusParas leikkuutulos saavutetaan, kun nurmikosta
leikataan pois ylin kolmannes. Tällöin nurmikosta
jää jäljelle 2/3. Katso kuva 18.
Jos ruoho on pitkää ja sitä halutaan leikata runsaas-
ti, leikkaa nurmikko kaksi kertaa eri leikkuukorke-
utta käyttäen.
Älä käytä alimpia leikkuukorkeuksia, jos nurmi-
kon pohja on epätasainen. Tällöin alusta saattaa
vahingoittaa teriä ja nurmikon ylin...

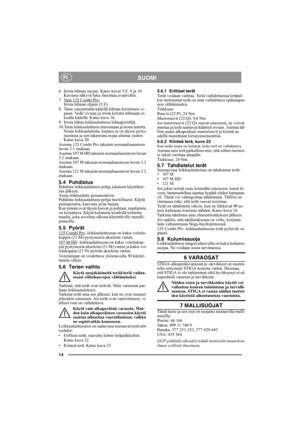

14
SUOMIFI
6. Irrota hihnan suojus. Katso kuvat 5:E, 8 ja 10.
Kuvassa näkyvä luku ilmoittaa avainvälin.
7. Vain 125 Combi Pro:

Irrota hihnan ohjain (5:F).
8. Tartu vasemmalla kädellä hihnan kiristimen vi-
puun. Vedä vivusta ja irrota kiristin hihnasta oi-
kealla kädellä. Katso kuva 16.
9. Irrota hihna leikkuulaitteen hihnapyörältä.
10.Tartu leikkuulaitteen etureunaan ja nosta laitetta.
Nosta leikkuulaitetta, kunnes se on täysin pysty-
suorassa ja sen takareuna nojaa alustaa vasten.
Katso kuva 20....

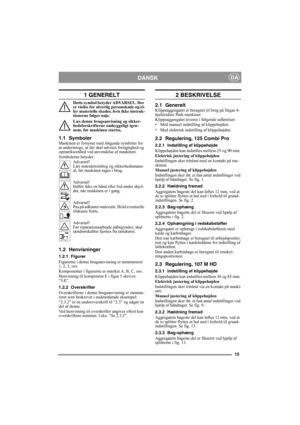

15
DANSKDA
1 GENERELT
Dette symbol betyder ADVARSEL. Der
er risiko for alvorlig personskade og/el-
ler materielle skader, hvis ikke instruk-
tionerne følges nøje.
Læs denne brugsanvisning og sikker-
hedsforskrifterne omhyggeligt igen-
nem, før maskinen startes.
1.1 SymbolerMaskinen er forsynet med følgende symboler for
at understrege, at der skal udvises forsigtighed og
opmærksomhed ved anvendelse af maskinen.
Symbolerne betyder:
Advarsel!
Læs instruktionsbog og sikkerhedsmanu-
al, før maskinen tages...

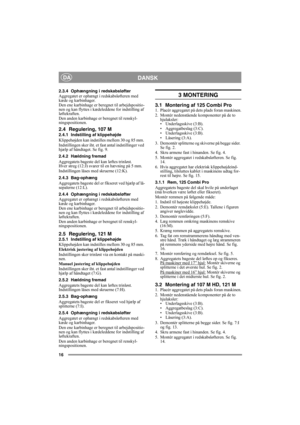

16
DANSKDA
2.3.4 Ophængning i redskabsløfter
Aggregatet er ophængt i redskabsløfteren med
kæde og karbinhager.
Den ene karbinhage er beregnet til arbejdspositio-
nen og kan flyttes i kædeleddene for indstilling af
løftekraften.
Den anden karbinhage er beregnet til renskyl-
ningspositionen.
2.4 Regulering, 107 M
2.4.1 Indstilling af klippehøjde
Klippehøjden kan indstilles mellem 30 og 85 mm.
Indstillingen sker iht. et fast antal indstillinger ved
hjælp af håndtaget. Se fig. 9.
2.4.2 Hældning fremad...

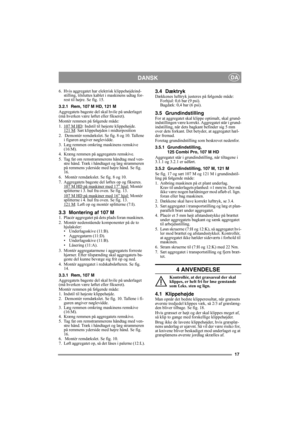

17
DANSKDA
6. Hvis aggregatet har elektrisk klippehøjdeind-
stilling, tilsluttes kablet i maskinens udtag for-
rest til højre. Se fig. 15.
3.2.1 Rem, 107 M HD, 121 M
Aggregatets bageste del skal hvile på underlaget
(må hverken være løftet eller fikseret).
Montér remmen på følgende måde:
1. 107 M HD
: Indstil til højeste klippehøjde.
121 M: Sæt klippehøjden i midterposition
2.  Demontér remdækslet. Se fig. 8 og 10. Tallene
i figuren angiver nøglevidde.
3. Læg remmen omkring maskinens remskive
(16:M)....

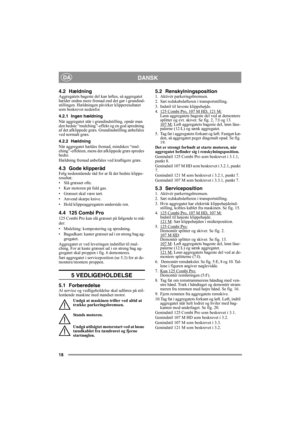

18
DANSKDA
4.2 HældningAggregatets bageste del kan løftes, så aggregatet
hælder endnu mere fremad end det gør i grundind-
stillingen. Hældningen påvirker klipperesultatet
som beskrevet nedenfor.
4.2.1 Ingen hældning
Når aggregatet står i grundindstilling, opnår man
den bedste “mulching”-effekt og en god spredning
af det afklippede græs. Grundindstilling anbefales
ved normalt græs.
4.2.2 Hældning
Når aggregatet hældes fremad, mindskes “mul-
ching”-effekten, mens det afklippede græs spredes
bedre....

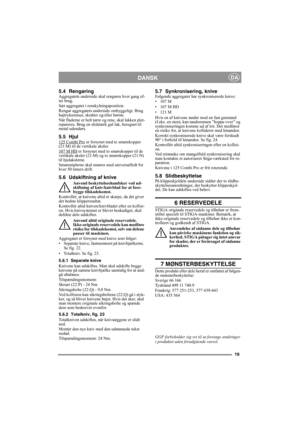

19
DANSKDA
5.4 RengøringAggregatets underside skal rengøres hver gang ef-
ter brug.
Sæt aggregatet i renskylningsposition.
Rengør aggregatets underside omhyggeligt. Brug
højtryksrenser, skraber og/eller børste.
Når fladerne er helt tørre og rene, skal lakken plet-
repareres. Brug en slidstærk gul lak, beregnet til
metal udendørs.
5.5 Hjul125 Combi Pro er forsynet med to smørekopper
(21:M) til de vertikale aksler.
107 M HD
 er forsynet med to smørekopper til de
vertikale aksler (21:M) og to...

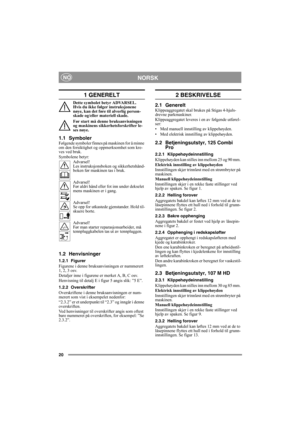

20
NORSKNO
1 GENERELT
Dette symbolet betyr ADVARSEL.
Hvis du ikke følger instruksjonene
nøye, kan det føre til alvorlig person-
skade og/eller materiell skade.
Før start må denne bruksanvisningen
og maskinens sikkerhetsforskrifter le-
ses nøye.
1.1 SymbolerFølgende symboler finnes på maskinen for å minne
om den forsiktighet og oppmerksomhet som kre-
ves ved bruk.
Symbolene betyr:
Advarsel!
Les instruksjonsboken og sikkerhetshånd-
boken før maskinen tas i bruk.
Advarsel!
Før aldri hånd eller fot inn...
