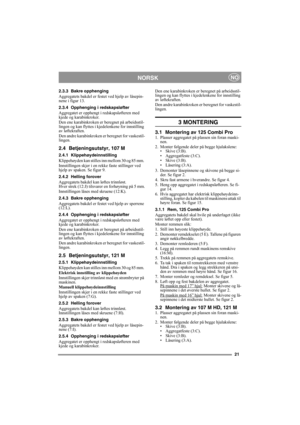

Page 21

21
NORSKNO
2.3.3 Bakre opphenging
Aggregatets bakdel er festet ved hjelp av låsepin-
nene i figur 13.
2.3.4 Opphenging i redskapsløfter
Aggregatet er opphengt i redskapsløfteren med
kjede og karabinkroker.
Den ene karabinkroken er beregnet på arbeidsstil-
lingen og kan flyttes i kjedelenkene for innstilling
av løftekraften.
Den andre karabinkroken er beregnet for vaskestil-
lingen.
2.4 Betjeningsutstyr, 107 M
2.4.1 Klippehøydeinnstilling
Klippehøyden kan stilles inn mellom 30 og 85 mm.
Innstillingen...

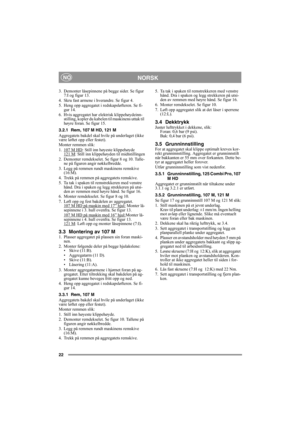

Page 22

22
NORSKNO
3. Demonter låsepinnene på begge sider. Se figur
7:I og figur 13.
4. Skru fast armene i hverandre. Se figur 4.
5. Heng opp aggregatet i redskapsløfteren. Se fi-
gur 14.
6. Hvis aggregatet har elektrisk klippehøydeinn-
stilling, kopler du kabelen til maskinens uttak til
høyre foran. Se figur 15.
3.2.1 Rem, 107 M HD, 121 M
Aggregatets bakdel skal hvile på underlaget (ikke
være løftet opp eller festet).
Monter remmen slik:
1. 107 M HD
: Still inn høyeste klippehøyde
121 M: Still inn...

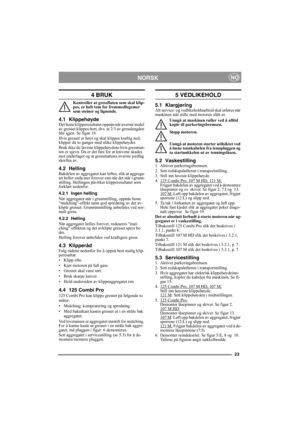

Page 23

23
NORSKNO
4 BRUK
Kontroller at gressflaten som skal klip-
pes, er helt tom for fremmedlegemer
som steiner og lignende.
4.1 KlippehøydeDet beste klipperesultatet oppnås når øverste tredel
av gresset klippes bort, dvs. at 2/3 av gresslengden
blir igjen. Se figur 18.
Hvis gresset er høyt og skal klippes kraftig ned,
klipper du to ganger med ulike klippehøyder.
Bruk ikke de laveste klippehøydene hvis gressmat-
ten er ujevn. Da er det fare for at knivene skades
mot underlaget og at gressmattens øverste...

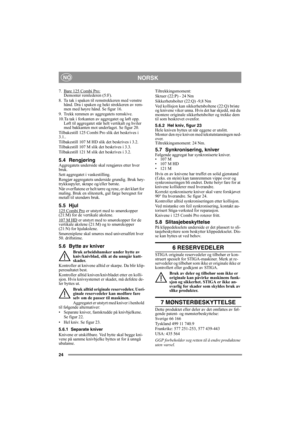

Page 24

24
NORSKNO
7. Bare 125 Combi Pro:
Demonter remlederen (5:F).
8. Ta tak i spaken til remstrekkeren med venstre
hånd. Dra i spaken og hekt strekkeren av rem-
men med høyre hånd. Se figur 16.
9. Trekk remmen av aggregatets remskive.
10.Ta tak i forkanten av aggregatet og løft opp.
Løft til aggregatet står helt vertikalt og hviler
med bakkanten mot underlaget. Se figur 20.
Tilbakestill 125 Combi Pro slik det beskrives i
3.1..
Tilbakestill 107 M HD slik det beskrives i 3.2.
Tilbakestill 107 M slik det...

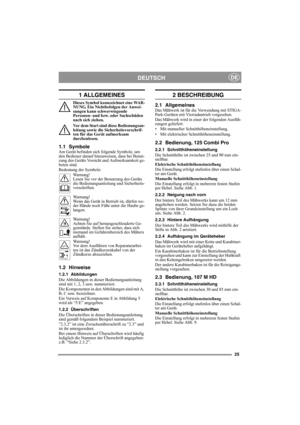

Page 25

25
DEUTSCHDE
1 ALLGEMEINES
Dieses Symbol kennzeichnet eine WAR-
NUNG. Ein Nichtbefolgen der Anwei-
sungen kann schwerwiegende
Personen- und bzw. oder Sachschäden
nach sich ziehen.
Vor dem Start sind diese Bedienungsan-
leitung sowie die Sicherheitsvorschrif-
ten für das Gerät aufmerksam
durchzulesen.
1.1 SymboleAm Gerät befinden sich folgende Symbole, um
den Bediener darauf hinzuweisen, dass bei Benut-
zung des Geräts Vorsicht und Aufmerksamkeit ge-
boten sind.
Bedeutung der Symbole:
Warnung!
Lesen...

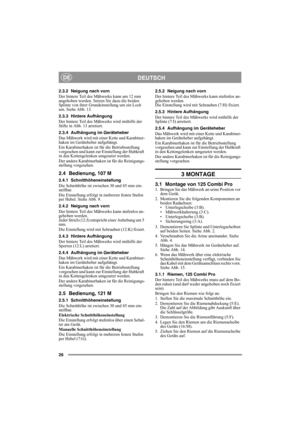

Page 26

26
DEUTSCHDE
2.3.2 Neigung nach vorn
Der hintere Teil des Mähwerks kann um 12 mm
angehoben werden. Setzen Sie dazu die beiden
Splinte von ihrer Grundeinstellung um ein Loch
um. Siehe Abb. 13.
2.3.3 Hintere Aufhängung
Der hintere Teil des Mähwerks wird mithilfe der
Stifte in Abb. 13 arretiert.
2.3.4 Aufhängung im Geräteheber
Das Mähwerk wird mit einer Kette und Karabiner-
haken im Geräteheber aufgehängt.
Ein Karabinerhaken ist für die Betriebsstellung
vorgesehen und kann zur Einstellung der Hubkraft...

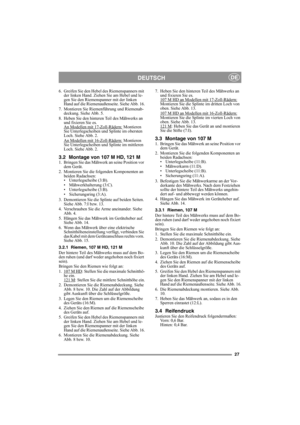

Page 27

27
DEUTSCHDE
6. Greifen Sie den Hebel des Riemenspanners mit
der linken Hand. Ziehen Sie am Hebel und le-
gen Sie den Riemenspanner mit der linken
Hand auf die Riemenaußenseite. Siehe Abb. 16.
7. Montieren Sie Riemenführung und Riemenab-
deckung. Siehe Abb. 5.
8. Heben Sie den hinteren Teil des Mähwerks an
und fixieren Sie es.
An Modellen mit 17-Zoll-Rädern:
 Montieren
Sie Unterlegscheiben und Splinte im obersten
Loch. Siehe Abb. 2.
An Modellen mit 16-Zoll-Rädern:
 Montieren
Sie Unterlegscheiben...

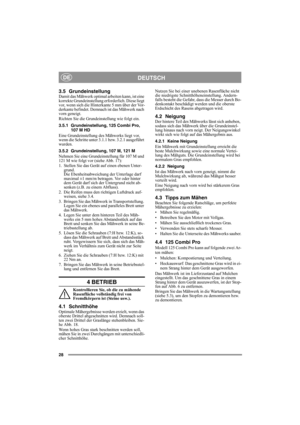

Page 28

28
DEUTSCHDE
3.5 GrundeinstellungDamit das Mähwerk optimal arbeiten kann, ist eine
korrekte Grundeinstellung erforderlich. Diese liegt
vor, wenn sich die Hinterkante 5 mm über der Vor-
derkante befindet. Demnach ist das Mähwerk nach
vorn geneigt.
Richten Sie die Grundeinstellung wie folgt ein.
3.5.1 Grundeinstellung, 125 Combi Pro,
107 M HD
Eine Grundeinstellung des Mähwerks liegt vor,
wenn die Schritte unter 3.1.1 bzw. 3.2.1 ausgeführt
wurden.
3.5.2 Grundeinstellung, 107 M, 121 M
Nehmen Sie eine...

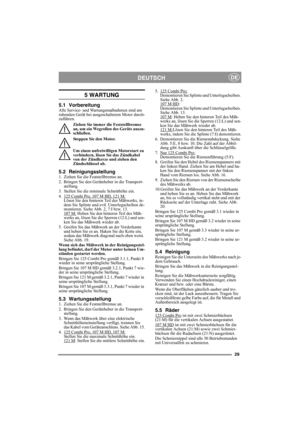

Page 29

29
DEUTSCHDE
5 WARTUNG
5.1 VorbereitungAlle Service- und Wartungsmaßnahmen sind am
ruhenden Gerät bei ausgeschaltetem Motor durch-
zuführen.
Ziehen Sie immer die Feststellbremse
an, um ein Wegrollen des Geräts auszu-
schließen.
Stoppen Sie den Motor.
Um einen unfreiwilligen Motorstart zu
verhindern, lösen Sie das Zündkabel
von der Zündkerze und ziehen den
Zündschlüssel ab.
5.2 Reinigungsstellung1. Ziehen Sie die Feststellbremse an.
2. Bringen Sie den Geräteheber in die Transport-
stellung.
3....

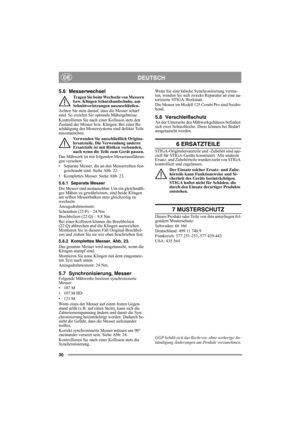

Page 30

30
DEUTSCHDE
5.6 Messerwechsel
Tragen Sie beim Wechseln von Messern
bzw. Klingen Schutzhandschuhe, um
Schnittverletzungen auszuschließen.
Achten Sie stets darauf, dass die Messer scharf
sind. So erzielen Sie optimale Mähergebnisse.
Kontrollieren Sie nach einer Kollision stets den
Zustand der Messer bzw. Klingen. Bei einer Be-
schädigung des Messersystems sind defekte Teile
auszutauschen.
Verwenden Sie ausschließlich Origina-
lersatzteile. Die Verwendung anderer
Ersatzteile ist mit Risiken...
