Stiga Lawn Mower PARK 4WD 107 M, 107 M HD, 121 M, 125 Combi Pro Instructions Manual

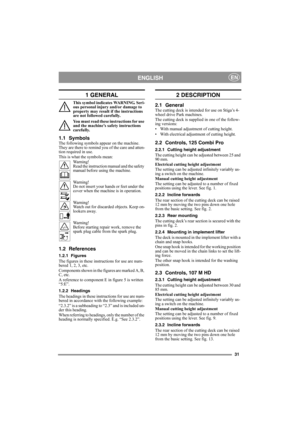

31
ENGLISHEN
1 GENERAL
This symbol indicates WARNING. Seri-
ous personal injury and/or damage to
property may result if the instructions
are not followed carefully.
You must read these instructions for use
and the machine’s safety instructions
carefully.
1.1 SymbolsThe following symbols appear on the machine.
They are there to remind you of the care and atten-
tion required in use.
This is what the symbols mean:
Warning!
Read the instruction manual and the safety
manual before using the machine....

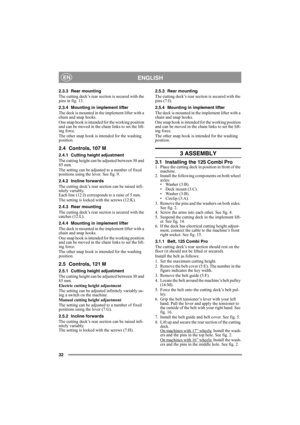

32
ENGLISHEN
2.3.3 Rear mounting
The cutting deck’s rear section is secured with the
pins in fig. 13.
2.3.4 Mounting in implement lifter
The deck is mounted in the implement lifter with a
chain and snap hooks.
One snap hook is intended for the working position
and can be moved in the chain links to set the lift-
ing force.
The other snap hook is intended for the washing
position.
2.4 Controls, 107 M
2.4.1 Cutting height adjustment
The cutting height can be adjusted between 30 and
85 mm.
The...

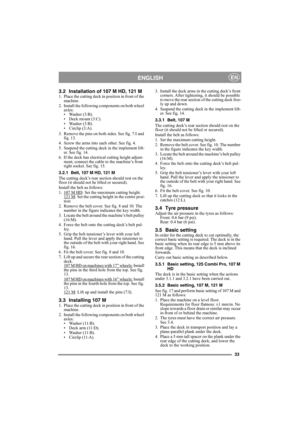

33
ENGLISHEN
3.2 Installation of 107 M HD, 121 M1. Place the cutting deck in position in front of the
machine.
2. Install the following components on both wheel
axles:
• Washer (3:B).
• Deck mount (3:C).
• Washer (3:B).
• Circlip (3:A).
3. Remove the pins on both sides. See fig. 7:I and
fig. 13.
4. Screw the arms into each other. See fig. 4.
5. Suspend the cutting deck in the implement lift-
er. See fig. 14.
6. If the deck has electrical cutting height adjust-
ment, connect the cable to the machine’s...

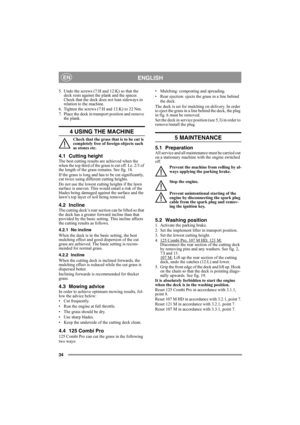

34
ENGLISHEN
5. Undo the screws (7:H and 12:K) so that the
deck rests against the plank and the spacer.
Check that the deck does not lean sideways in
relation to the machine.
6. Tighten the screws (7:H and 12:K) to 22 Nm.
7. Place the deck in transport position and remove
the plank.
4 USING THE MACHINE
Check that the grass that is to be cut is
completely free of foreign objects such
as stones etc.
4.1 Cutting heightThe best cutting results are achieved when the
when the top third of the grass is...

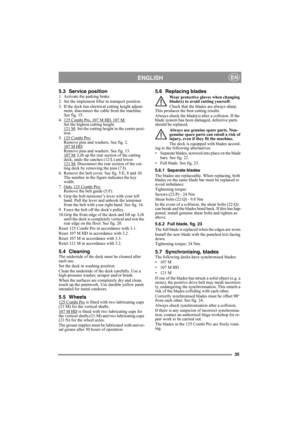

35
ENGLISHEN
5.3 Service position1. Activate the parking brake.
2. Set the implement lifter in transport position.
3. If the deck has electrical cutting height adjust-
ment, disconnect the cable from the machine.
See fig. 15.
4. 125 Combi Pro, 107 M HD, 107 M:
Set the highest cutting height.
121 M: Set the cutting height in the centre posi-
tion.
5. 125 Combi Pro:
Remove pins and washers. See fig. 2.
107 M HD:
Remove pins and washers. See fig. 13.
107 M
: Lift up the rear section of the cutting
deck,...

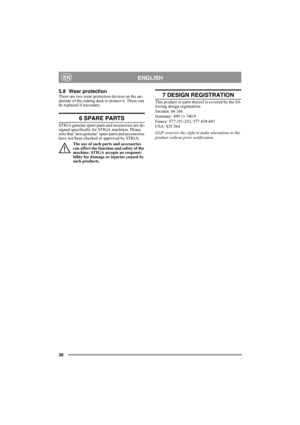

36
ENGLISHEN
5.8 Wear protectionThere are two wear protection devices on the un-
derside of the cutting deck to protect it. These can
be replaced if necessary.
6 SPARE PARTS
STIGA genuine spare parts and accessories are de-
signed specifically for STIGA machines. Please
note that ‘non-genuine’ spare parts and accessories
have not been checked or approved by STIGA:
The use of such parts and accessories
can affect the function and safety of the
machine. STIGA accepts no responsi-
bility for damage or...

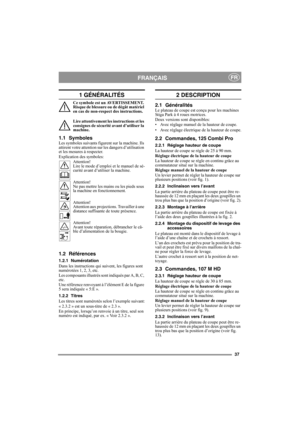

37
FRANÇAISFR
1 GÉNÉRALITÉS
Ce symbole est un AVERTISSEMENT.
Risque de blessure ou de dégât matériel
en cas de non-respect des instructions.
Lire attentivement les instructions et les
consignes de sécurité avant d’utiliser la
machine.
1.1 SymbolesLes symboles suivants figurent sur la machine. Ils
attirent votre attention sur les dangers d’utilisation
et les mesures à respecter.
Explication des symboles:
Attention!
Lire le mode d’emploi et le manuel de sé-
curité avant d’utiliser la machine....

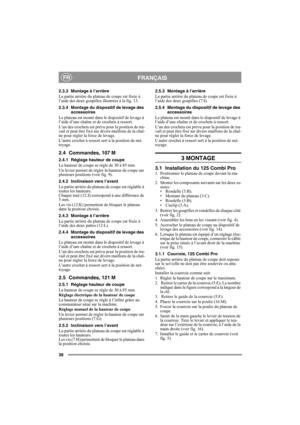

38
FRANÇAISFR
2.3.3 Montage à l’arrière
La partie arrière du plateau de coupe est fixée à
l’aide des deux goupilles illustrées à la fig. 13.
2.3.4 Montage du dispositif de levage des
accessoires
Le plateau est monté dans le dispositif de levage à
l’aide d’une chaîne et de crochets à ressort.
L’un des crochets est prévu pour la position de tra-
vail et peut être fixé sur divers maillons de la chaî-
ne pour régler la force de levage.
L’autre crochet à ressort sert à la position de net-
toyage.
2.4...

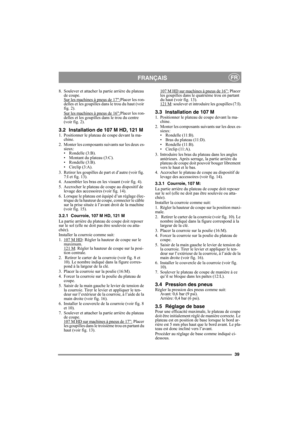

39
FRANÇAISFR
8. Soulever et attacher la partie arrière du plateau
de coupe.
Sur les machines à pneus de 17:
Placer les ron-
delles et les goupilles dans le trou du haut (voir
fig. 2).
Sur les machines à pneus de 16:
Placer les ron-
delles et les goupilles dans le trou du centre
(voir fig. 2).
3.2 Installation de 107 M HD, 121 M1. Positionner le plateau de coupe devant la ma-
chine.
2. Monter les composants suivants sur les deux es-
sieux:
• Rondelle (3:B).
• Montant du plateau (3:C).
• Rondelle...

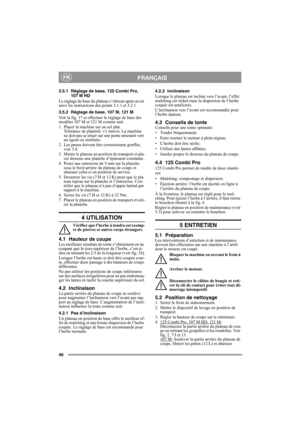

40
FRANÇAISFR
3.5.1 Réglage de base, 125 Combi Pro,
107 M HD
Le réglage de base du plateau s’obtient après avoir
suivi les instructions des points 3.1.1 et 3.2.1.
3.5.2 Réglage de base, 107 M, 121 M
Voir la fig. 17 et effectuer le réglage de base des
modèles 107 M et 121 M comme suit:
1.  Placer la machine sur un sol plat.
Tolérance de planéité: ±1 mm/m. La machine
ne doit pas se situer sur une pente amenant vers
un égout ou similaire.
2. Les pneus doivent être correctement gonflés,
voir 3.4.
3....
