Stiga Lawn Mower PARK Farmer Instruction Manual

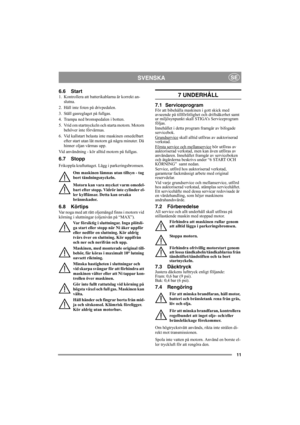

11
SVENSKASE
6.6 Start
1. Kontrollera att batterikablarna är korrekt an-
slutna.
2.  Håll inte foten på drivpedalen.
3.  Ställ gasreglaget på fullgas.
4.  Trampa ned bromspedalen i botten.
5.  Vrid om startnyckeln och starta motorn. Motorn
behöver inte förvärmas.
6.  Vid kallstart belasta inte maskinen omedelbart
efter start utan låt motorn gå några minuter. Då
hinner oljan värmas upp.
Vid användning - kör alltid motorn på fullgas.
6.7 Stopp
Frikoppla kraftuttaget. Lägg i parkeringsbromsen.
Om...

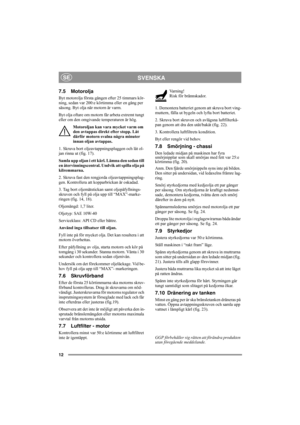

12
SVENSKASE
7.5 Motorolja
Byt motorolja första gången efter 25 timmars kör-
ning, sedan var 200:e körtimma eller en gång per
säsong. Byt olja när motorn är varm.
Byt olja oftare om motorn får arbeta extremt tungt
eller om den omgivande temperaturen är hög.
Motoroljan kan vara mycket varm om
den avtappas direkt efter stopp. Låt
därför motorn svalna några minuter
innan oljan avtappas.
1. Skruva bort oljeavtappningspluggen och låt ol-
jan rinna ut (fig. 17).
Samla upp oljan i ett kärl. Lämna den...

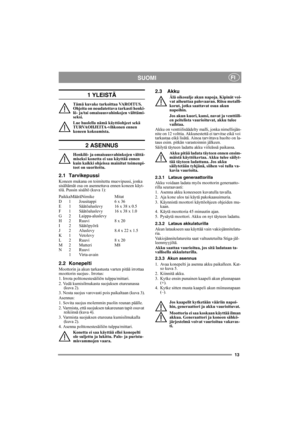

13
SUOMIFI
1 YLEISTÄ
Tämä kuvake tarkoittaa VAROITUS.
Ohjeita on noudatettava tarkasti henki-
lö- ja/tai omaisuusvahinkojen välttämi-
seksi.
Lue huolella nämä käyttöohjeet sekä
TURVAOHJEITA-vihkonen ennen
koneen kokoamista.
2 ASENNUS
Henkilö- ja omaisuusvahinkojen välttä-
miseksi konetta ei saa käyttää ennen
kuin kaikki ohjeissa mainitut toimenpi-
teet on suoritettu.
2.1 Tarvikepussi
Koneen mukana on toimitettu muovipussi, jonka
sisältämät osa on asennettava ennen koneen käyt-
töä. Pussin sisältö...

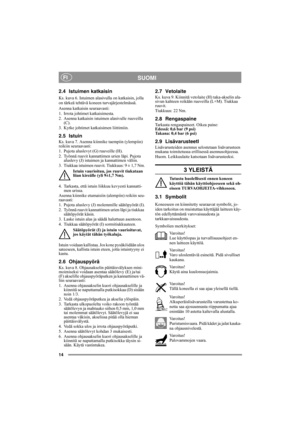

14
SUOMIFI
2.4 Istuimen katkaisin
Ks. kuva 6. Istuimen alasivulla on katkaisin, jolla
on tärkeä tehtävä koneen turvajärjestelmässä.
Asenna katkaisin seuraavasti:
1. Irrota johtimet katkaisimesta.
2. Asenna katkaisin istuimen alasivulle ruuveilla
(C).
3. Kytke johtimet katkaisimen liittimiin.
2.5 Istuin
Ks. kuva 7. Asenna kiinnike taempiin (ylempiin)
reikiin seuraavasti:
1. Pujota aluslevyt (G) ruuveille (H).
2. Työnnä ruuvit kannattimen urien läpi. Pujota
aluslevy (J) istuimen ja kannattimen...

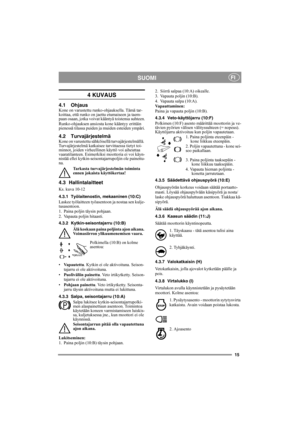

15
SUOMIFI
4 KUVAUS
4.1 OhjausKone on varustettu runko-ohjauksella. Tämä tar-
koittaa, että runko on jaettu etumaiseen ja taem-
paan osaan, jotka voivat kääntyä toistensa suhteen.
Runko-ohjauksen ansiosta kone kääntyy erittäin
pienessä tilassa puiden ja muiden esteiden ympäri.
4.2 TurvajärjestelmäKone on varustettu sähköisellä turvajärjestelmällä.
Turvajärjestelmä katkaisee tarvittaessa tietyt toi-
minnot, joiden virheellinen käyttö voi aiheuttaa
vaaratilanteen. Esimerkiksi moottoria ei voi käyn-...

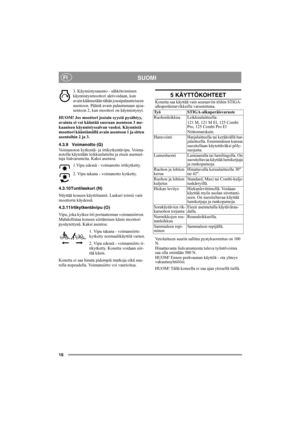

16
SUOMIFI
3. Käynnistysasento - sähkötoiminen
käynnistysmoottori aktivoidaan, kun
avain käännetään tähän jousipalautteiseen
asentoon. Päästä avain palautumaan ajoa-
sentoon 2, kun moottori on käynnistynyt.
HUOM! Jos moottori jostain syystä pysähtyy,
avainta ei voi kääntää suoraan asentoon 3 me-
kaanisen käynnistyssalvan vuoksi. Käynnistä
moottori kääntämällä avain asentoon 1 ja sitten
asentoihin 2 ja 3.
4.3.9 Voimanotto (G)
Voimanoton kytkentä- ja irtikytkentävipu. Voima-
notolla käytetään...

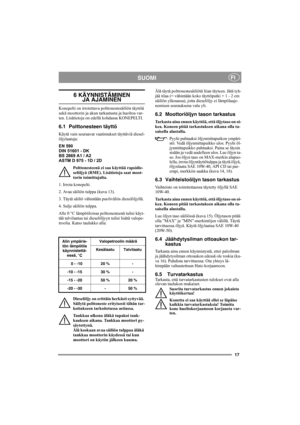

17
SUOMIFI
6 KÄYNNISTÄMINEN  JA AJAMINEN
Konepelti on irrotettava polttonestesäiliön täyttöä
sekä moottorin ja akun tarkastusta ja huoltoa var-
ten. Lisätietoja on edellä kohdassa KONEPELTI.
6.1 Polttonesteen täyttö
Käytä vain seuraavat vaatimukset täyttäviä diesel-
öljylaatuja:
EN 590
DIN 51601 - DK
BS 2869 A1 / A2
ASTM D 975 - 1D / 2D
Polttonesteenä ei saa käyttää rapsidie-
selöljyä (RME). Lisätietoja saat moot-
torin toimittajalta.
1. Irrota konepelti.
2. Avaa säiliön tulppa (kuva 13).
3. Täytä...

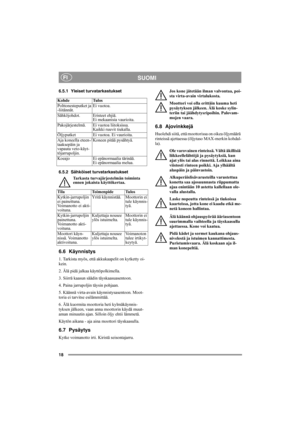

18
SUOMIFI
6.5.1 Yleiset turvatarkastukset
6.5.2 Sähköiset turvatarkastukset
Tarkasta turvajärjestelmän toiminta
ennen jokaista käyttökertaa.
6.6 Käynnistys
1. Tarkista myös, että akkukaapelit on kytketty oi-
kein.
2. Älä pidä jalkaa käyttöpolkimella.
3. Siirrä kaasun säädin täyskaasuasentoon.
4. Paina jarrupoljin täysin pohjaan.
5. Käännä virta-avain käynnistysasentoon. Moot-
toria ei tarvitse esilämmittää.
6. Älä kuormita moottoria heti kylmäkäynnis-
tyksen jälkeen, vaan anna moottorin käydä muut-...

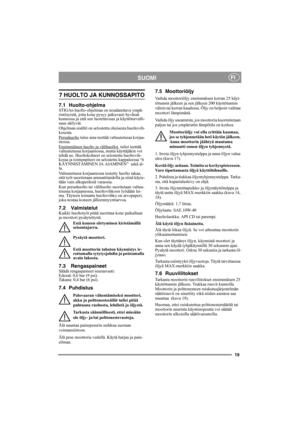

19
SUOMIFI
7 HUOLTO JA KUNNOSSAPITO
7.1 Huolto-ohjelmaSTIGAn huolto-ohjelmaa on noudatettava ympä-
ristösyistä, jotta kone pysyy jatkuvasti hyvässä
kunnossa ja että sen luotettavuus ja käyttöturvalli-
suus säilyvät.
Ohjelman sisältö on selostettu oheisesta huoltovih-
kosesta.
Perushuolto
 tulee aina teettää valtuutetussa korjaa-
mossa.
Ensimmäinen huolto ja välihuollot
 tulisi teettää
valtuutetussa korjaamossa, mutta käyttäjäkin voi
tehdä ne. Huoltokohteet on selostettu huoltovih-
kossa ja...

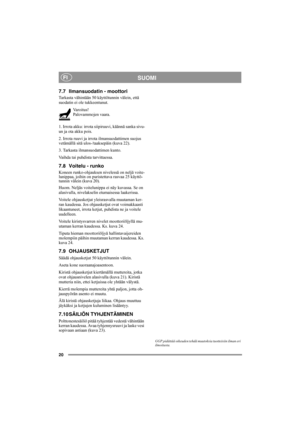

20
SUOMIFI
7.7 Ilmansuodatin - moottori
Tarkasta vähintään 50 käyttötunnin välein, että
suodatin ei ole tukkeentunut.
Varoitus!
Palovammojen vaara.
1. Irrota akku: irrota siipiruuvi, käännä sanka sivu-
un ja ota akku pois.
2. Irrota ruuvi ja irrota ilmansuodattimen suojus
vetämällä sitä ulos-/taaksepäin (kuva 22).
3. Tarkasta ilmansuodattimen kunto.
Vaihda tai puhdista tarvittaessa.
7.8 Voitelu - runko
Koneen runko-ohjauksen nivelessä on neljä voite-
lunippaa, joihin on puristettava rasvaa 25 käyttö-...
