Stiga Lawn Mower PARK Farmer Instruction Manual

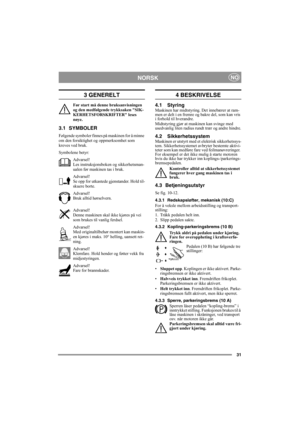

31
NORSKNO
3 GENERELT
Før start må denne bruksanvisningen
og den medfølgende trykksaken SIK-
KERHETSFORSKRIFTER leses
nøye.
3.1 SYMBOLER
Følgende symboler finnes på maskinen for å minne
om den forsiktighet og oppmerksomhet som
kreves ved bruk.
Symbolene betyr:
Advarsel!
Les instruksjonsboken og sikkerhetsman-
ualen før maskinen tas i bruk.
Advarsel!
Se opp for utkastede gjenstander. Hold til-
skuere borte.
Advarsel!
Bruk alltid hørselvern.
Advarsel!
Denne maskinen skal ikke kjøres på vei
som brukes...

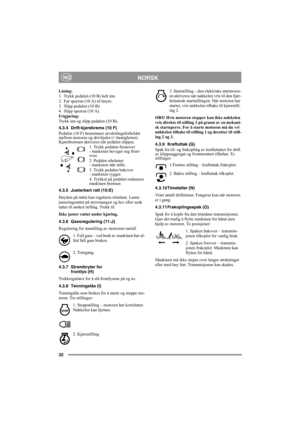

32
NORSKNO
Låsing:
1. Trykk pedalen (10 B) helt inn.
2. Før sperren (10 A) til høyre.
3. Slipp pedalen (10 B).
4. Slipp sperren (10 A).
Frigjøring:
Trykk inn og slipp pedalen (10 B).
4.3.4 Drift-kjørebrems (10 F)
Pedalen (10 F) bestemmer utvekslingsforholdet
mellom motoren og drivhjulet (= hastigheten).
Kjørebremsen aktiveres når pedalen slippes.
1. Trykk pedalen fremover
- maskinen beveger seg frem-
over.
2. Pedalen ubelastet
- maskinen står stille.
3. Trykk pedalen bakover
- maskinen rygger.
4....

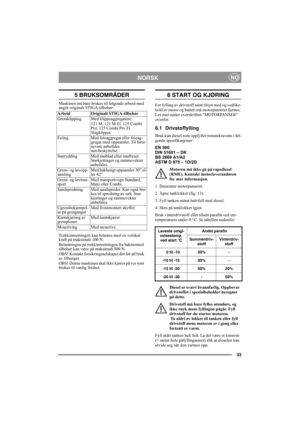

33
NORSKNO
5 BRUKSOMRÅDER
Maskinen må bare brukes til følgende arbeid med
angitt originalt STIGA-tilbehør:
Trekkinnretningen kan belastes med en vertikal
kraft på maksimalt 100 N.
Belastningen på trekkinnretningen fra bakmontert
tilbehør kan være på maksimalt 500 N.
OBS! Kontakt forsikringsselskapet ditt før all bruk
av tilhenger.
OBS! Denne maskinen skal ikke kjøres på vei som
brukes til vanlig ferdsel.
6 START OG KJØRING
For fylling av drivstoff samt tilsyn med og vedlike-
hold av motor og batteri...

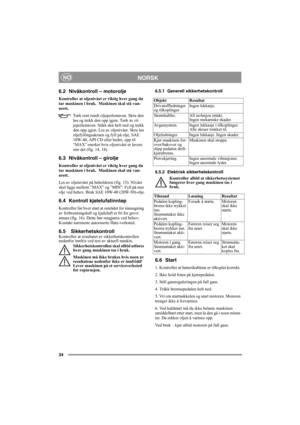

34
NORSKNO
6.2 Nivåkontroll – motorolje
Kontroller at oljenivået er riktig hver gang du
tar maskinen i bruk.  Maskinen skal stå van-
nrett.
Tørk rent rundt oljepeilestaven. Skru den
løs og trekk den opp igjen. Tørk av ol-
jepeilestaven. Stikk den helt ned og trekk
den opp igjen. Les av oljenivået. Skru løs
oljefyllingsskruen og fyll på olje, SAE
10W-40, API CD eller bedre, opp til
“MAX”-merket hvis oljenivået er lavere
enn det (fig. 14, 18).
6.3 Nivåkontroll – girolje
Kontroller at oljenivået er...

35
NORSKNO
6.7 Stopp
Frikopl strømuttaket. Kopl til parkeringsbremsen.
Hvis maskinen forlates uten tilsyn, skal
tenningsnøkkelen fjernes.
Motoren kan være svært varm like et-
ter at den har stanset.  Ikke rør sylinder
eller kjøleribber. Det kan forårsake
brannskader.
6.8 Kjøretips
Påse at det er riktig oljemengde i motoren ved
kjøring i skråninger (oljenivået på ”MAX”).
Vær forsiktig i skråninger. Ved kjøring
opp eller ned skråninger må du unngå
plutselige start og stopp. Kjør aldri
tvers over...

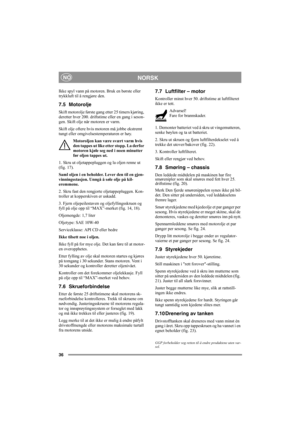

36
NORSKNO
Ikke spyl vann på motoren. Bruk en børste eller
trykkluft til å rengjøre den.
7.5 Motorolje
Skift motorolje første gang etter 25 timers kjøring,
deretter hver 200. driftstime eller en gang i seson-
gen. Skift olje når motoren er varm.
Skift olje oftere hvis motoren må jobbe ekstremt
tungt eller omgivelsestemperaturen er høy.
Motoroljen kan være svært varm hvis
den tappes ut like etter stopp. La derfor
motoren kjøle seg ned i noen minutter
før oljen tappes ut.
1. Skru ut oljetappepluggen...

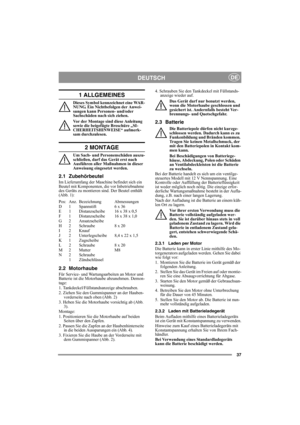

37
DEUTSCHDE
1 ALLGEMEINES
Dieses Symbol kennzeichnet eine WAR-
NUNG. Ein Nichtbefolgen der Anwei-
sungen kann Personen- und/oder
Sachschäden nach sich ziehen.
Vor der Montage sind diese Anleitung
sowie die beigefügte Broschüre „SI-
CHERHEITSHINWEISE“ aufmerk-
sam durchzulesen.
2 MONTAGE
Um Sach- und Personenschäden auszu-
schließen, darf das Gerät erst nach
Ausführen aller Maßnahmen in dieser
Anweisung eingesetzt werden.
2.1 Zubehörbeutel
Im Lieferumfang der Maschine befindet sich ein
Beutel mit...

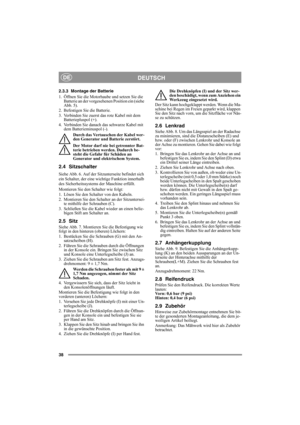

38
DEUTSCHDE
2.3.3 Montage der Batterie
1. Öffnen Sie die Motorhaube und setzen Sie die
Batterie an der vorgesehenen Position ein (siehe
Abb. 5).
2. Befestigen Sie die Batterie.
3. Verbinden Sie zuerst das rote Kabel mit dem
Batteriepluspol (+).
4. Verbinden Sie danach das schwarze Kabel mit
dem Batterieminuspol (-).
Durch das Vertauschen der Kabel wer-
den Generator und Batterie zerstört.
Der Motor darf nie bei getrennter Bat-
terie betrieben werden. Dadurch be-
steht die Gefahr für Schäden an...

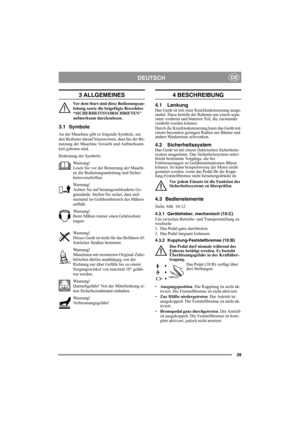

39
DEUTSCHDE
3 ALLGEMEINES
Vor dem Start sind diese Bedienungsan-
leitung sowie die beigefügte Broschüre
“SICHERHEITSVORSCHRIFTEN
aufmerksam durchzulesen.
3.1 Symbole
An der Maschine gibt es folgende Symbole, um
den Bediener darauf hinzuweisen, dass bei der Be-
nutzung der Maschine Vorsicht und Aufmerksam-
keit geboten sind.
Bedeutung der Symbole:
Warnung!
Lesen Sie vor der Benutzung der Maschi-
ne die Bedienungsanleitung und Sicher-
heitsvorschriften.
Warnung!
Achten Sie auf herausgeschleuderte Ge-...

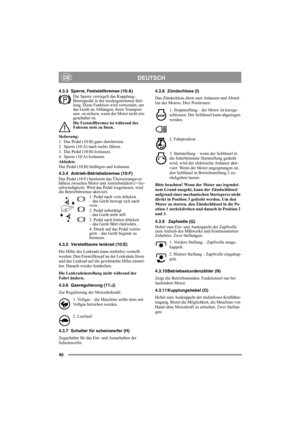

40
DEUTSCHDE
4.3.3 Sperre, Feststellbremse (10:A)
Die Sperre verriegelt das Kupplung-
Bremspedal in der niedergetretenen Stel-
lung. Diese Funktion wird verwendet, um
das Gerät an Abhängen, beim Transport
usw. zu sichern, wenn der Motor nicht ein-
geschaltet ist.
Die Feststellbremse ist während des
Fahrens stets zu lösen.
Sicherung:
1. Das Pedal (10:B) ganz durchtreten.
2. Sperre (10:A) nach rechts führen.
3. Das Pedal (10:B) loslassen.
4. Sperre (10:A) loslassen.
Abladen:
Das Pedal (10:B) betätigen...
