Stiga Lawn Mower PARK Farmer Instruction Manual

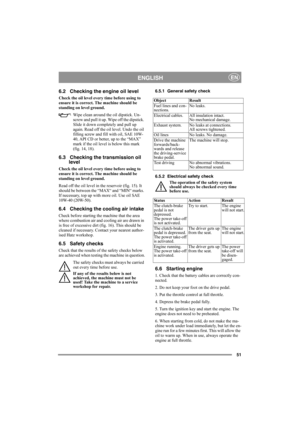

51
ENGLISHEN
6.2 Checking the engine oil level
Check the oil level every time before using to
ensure it is correct. The machine should be
standing on level ground.
Wipe clean around the oil dipstick. Un-
screw and pull it up. Wipe off the dipstick.
Slide it down completely and pull up
again. Read off the oil level. Undo the oil
filling screw and fill with oil, SAE 10W-
40, API CD or better, up to the “MAX”
mark if the oil level is below this mark
(fig. 14, 18).
6.3 Checking the transmission oil...

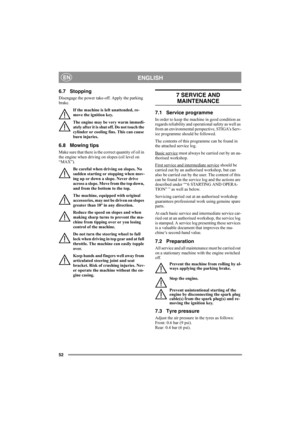

52
ENGLISHEN
6.7 Stopping
Disengage the power take-off. Apply the parking
brake.
If the machine is left unattended, re-
move the ignition key.
The engine may be very warm immedi-
ately after it is shut off. Do not touch the
cylinder or cooling fins. This can cause
burn injuries.
6.8 Mowing tips
Make sure that there is the correct quantity of oil in
the engine when driving on slopes (oil level on
“MAX”).
Be careful when driving on slopes. No
sudden starting or stopping when mov-
ing up or down a...

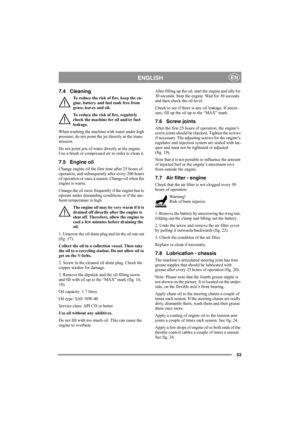

53
ENGLISHEN
7.4 Cleaning
To reduce the risk of fire, keep the en-
gine, battery and fuel tank free from
grass, leaves and oil.
To reduce the risk of fire, regularly
check the machine for oil and/or fuel
leakage.
When washing the machine with water under high
pressure, do not point the jet directly at the trans-
mission.
Do not point jets of water directly at the engine.
Use a brush or compressed air in order to clean it.
7.5 Engine oil
Change engine oil the first time after 25 hours of
operation,...

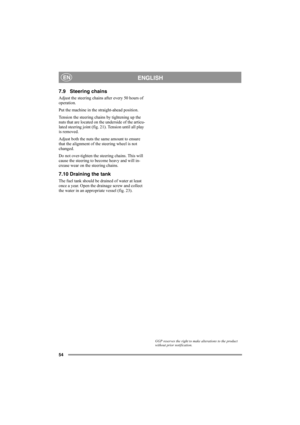

54
ENGLISHEN
7.9 Steering chains
Adjust the steering chains after every 50 hours of
operation.
Put the machine in the straight-ahead position.
Tension the steering chains by tightening up the
nuts that are located on the underside of the articu-
lated steering joint (fig. 21). Tension until all play
is removed.
Adjust both the nuts the same amount to ensure
that the alignment of the steering wheel is not
changed.
Do not over-tighten the steering chains. This will
cause the steering to become heavy...

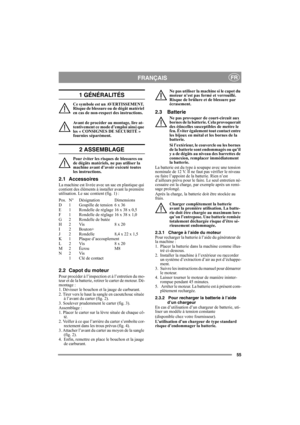

55
FRANÇAISFR
1 GÉNÉRALITÉS
Ce symbole est un AVERTISSEMENT.
Risque de blessure ou de dégât matériel
en cas de non-respect des instructions.
Avant de procéder au montage, lire at-
tentivement ce mode d’emploi ainsi que
les « CONSIGNES DE SÉCURITÉ »
fournies séparément.
2 ASSEMBLAGE
Pour éviter les risques de blessures ou
de dégâts matériels, ne pas utiliser la
machine avant d’avoir exécuté toutes
les instructions.
2.1 Accessoires
La machine est livrée avec un sac en plastique qui
contient des...

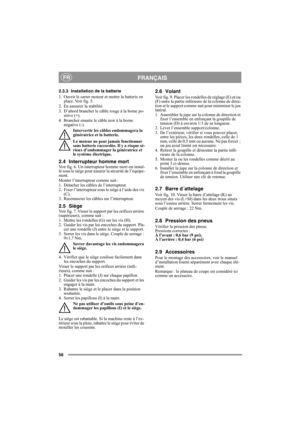

56
FRANÇAISFR
2.3.3 Installation de la batterie
1. Ouvrir le carter moteur et mettre la batterie en
place. Voir fig. 5.
2. En asssurer la stabilité.
3. D’abord brancher le câble rouge à la borne po-
sitive (+).
4. Brancher ensuite le câble noir à la borne
négative (-).
Intervertir les câbles endommagera la
génératrice et la batterie.
Le moteur ne peut jamais fonctionner
sans batterie raccordée. Il y a risque sé-
rieux d’endommager la génératrice et
le système électrique.
2.4 Interrupteur homme mort...

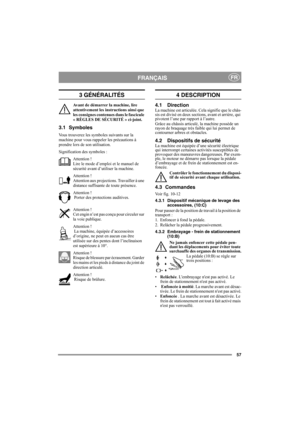

57
FRANÇAISFR
3 GÉNÉRALITÉS
Avant de démarrer la machine, lire
attentivement les instructions ainsi que
les consignes contenues dans le fascicule
« RÈGLES DE SÉCURITÉ » ci-joint.
3.1 Symboles
Vous trouverez les symboles suivants sur la
machine pour vous rappeler les précautions à
prendre lors de son utilisation.
Signification des symboles :
Attention !
Lire le mode d’emploi et le manuel de
sécurité avant d’utiliser la machine.
Attention !
Attention aux projections. Travailler à une
distance...

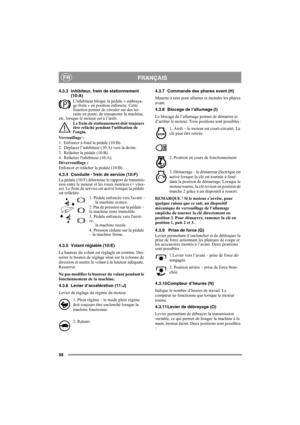

58
FRANÇAISFR
4.3.3 Inhibiteur, frein de stationnement
(10:A)
Linhibiteur bloque la pédale « embraya-
ge-frein » en position enfoncée. Cette
fonction permet de circuler sur des ter-
rains en pente, de transporter la machine,
etc. lorsque le moteur est à l’arrêt.
Le frein de stationnement doit toujours
être relâché pendant lutilisation de
lengin.
Verrouillage :
1. Enfoncer à fond la pédale (10:B).
2. Déplacer l’inhibiteur (10:A) vers la droite.
3. Relâcher la pédale (10:B).
4. Relâcher linhibiteur...

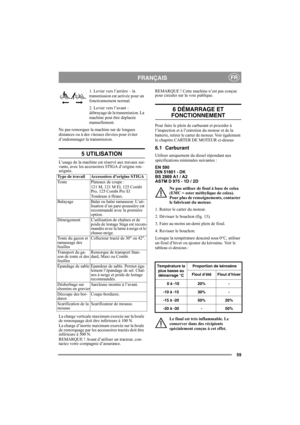

59
FRANÇAISFR
1. Levier vers l’arrière – la
transmission est activée pour un
fonctionnement normal.
2. Levier vers l’avant –
débrayage de la transmission. La
machine peut être déplacée
manuellement.
Ne pas remorquer la machine sur de longues
distances ou à des vitesses élevées pour éviter
d’endommager la transmission.
5 UTILISATION
L’usage de la machine est réservé aux travaux sui-
vants, avec les accessoires STIGA d’origine ren-
seignés.
La charge verticale maximum exercée sur la boule
de...

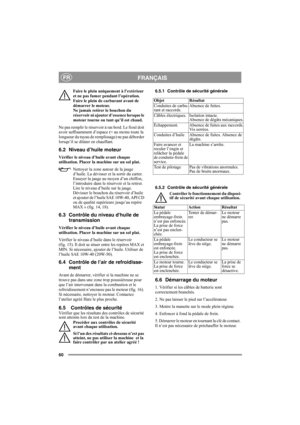

60
FRANÇAISFR
Faire le plein uniquement à l’extérieur
et ne pas fumer pendant l’opération.
Faire le plein de carburant avant de
démarrer le moteur.
Ne jamais retirer le bouchon du
réservoir ni ajouter d’essence lorsque le
moteur tourne ou tant qu’il est chaud.
Ne pas remplir le réservoir à ras bord. Le fioul doit
avoir suffisamment d’espace (= au moins toute la
longueur du tuyau de remplissage) ne pas déborder
lorsqu’il se dilater en chauffant.
6.2 Niveau d’huile moteur
Vérifier le niveau...
