Stiga Lawn Mower PARK Farmer Instruction Manual

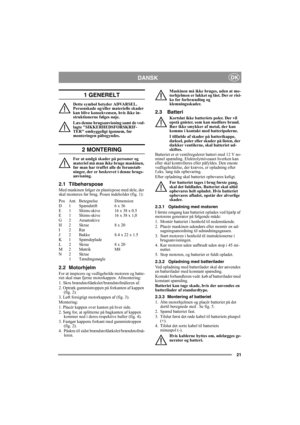

21
DANSKDK
1 GENERELT
Dette symbol betyder ADVARSEL.
Personskade og/eller materielle skader
kan blive konsekvensen, hvis ikke in-
struktionerne følges nøje.
Læs denne brugsanvisning samt de ved-
lagte SIKKERHEDSFORSKRIF-
TER omhyggeligt igennem, før
monteringen påbegyndes.
2 MONTERING
For at undgå skader på personer og
materiel må man ikke bruge maskinen,
før man har truffet alle de foranstalt-
ninger, der er beskrevet i denne brugs-
anvisning.
2.1 Tilbehørspose
Med maskinen følger en plasticpose...

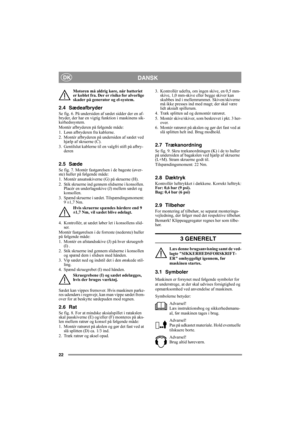

22
DANSKDK
Motoren må aldrig køre, når batteriet
er koblet fra. Der er risiko for alvorlige
skader på generator og el-system.
2.4 Sædeafbryder
Se fig. 6. På undersiden af sædet sidder der en af-
bryder, der har en vigtig funktion i maskinens sik-
kerhedssystem.
Montér afbryderen på følgende måde:
1. Løsn afbryderen fra kablerne.
2. Montér afbryderen på undersiden af sædet ved
hjælp af skruerne (C).
3. Gentilslut kablerne til en valgfri stift på afbry-
deren
2.5 Sæde
Se fig. 7. Montér fastgørelsen i...

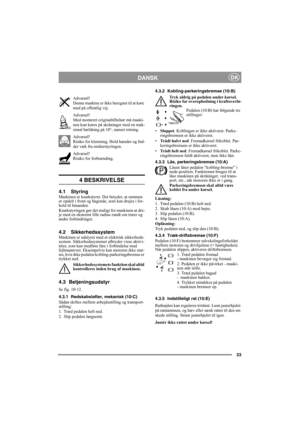

23
DANSKDK
Advarsel!
Denne maskine er ikke beregnet til at køre
med på offentlig vej.
Advarsel!
Med monteret originaltilbehør må maski-
nen kun køres på skråninger med en mak-
simal hældning på 10°, uanset retning.
Advarsel!
Risiko for klemning. Hold hænder og fød-
der væk fra midterstyringen.
Advarsel!
Risiko for forbrænding.
4 BESKRIVELSE
4.1 StyringMaskinen er knækstyret. Det betyder, at rammen
er opdelt i front og bagende, som kan drejes i for-
hold til hinanden.
Knækstyringen gør det muligt for...

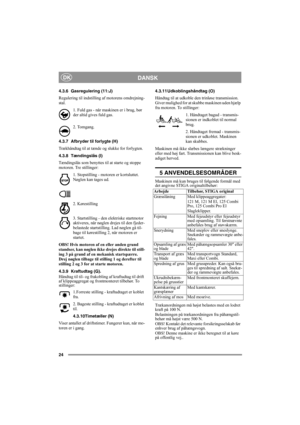

24
DANSKDK
4.3.6 Gasregulering (11:J)
Regulering til indstilling af motorens omdrejning-
stal.
1. Fuld gas - når maskinen er i brug, bør
der altid gives fuld gas.
2. Tomgang.
4.3.7 Afbryder til forlygte (H)
Trækhåndtag til at tænde og slukke for forlygten.
4.3.8 Tændingslås (I)
Tændingslås som benyttes til at starte og stoppe
motoren. Tre stillinger:
1. Stopstilling - motoren er kortsluttet.
Nøglen kan tages ud.
2. Kørestilling
3. Startstilling - den elektriske startmotor
aktiveres, når nøglen...

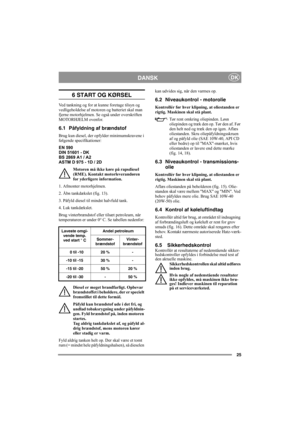

25
DANSKDK
6 START OG KØRSEL
Ved tankning og for at kunne foretage tilsyn og
vedligeholdelse af motoren og batteriet skal man
fjerne motorhjelmen. Se også under overskriften
MOTORHJELM ovenfor.
6.1 Påfyldning af brændstof
Brug kun diesel, der opfylder minimumskravene i
følgende specifikationer:
EN 590
DIN 51601 - DK
BS 2869 A1 / A2
ASTM D 975 - 1D / 2D
Motoren må ikke køre på rapsdiesel
(RME). Kontakt motorleverandøren
for yderligere information.
1. Afmonter motorhjelmen.
2. Åbn tankdækslet (fig....

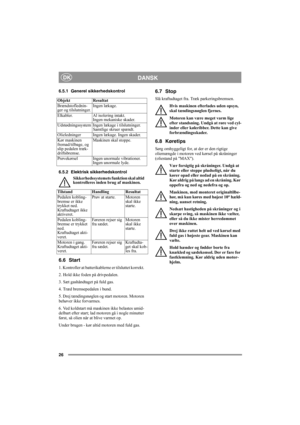

26
DANSKDK
6.5.1 Generel sikkerhedskontrol
6.5.2 Elektrisk sikkerhedskontrol
Sikkerhedssystemets funktion skal altid
kontrolleres inden brug af maskinen.
6.6 Start
1. Kontroller at batterikablerne er tilsluttet korrekt.
2. Hold ikke foden på drivpedalen.
3. Sæt gashåndtaget på fuld gas.
4. Træd bremsepedalen i bund.
5. Drej tændingsnøglen og start motoren. Motoren
behøver ikke forvarmes.
6. Ved koldstart må maskinen ikke belastes umid-
delbart efter start; lad motoren gå i nogle minutter
først, så...

27

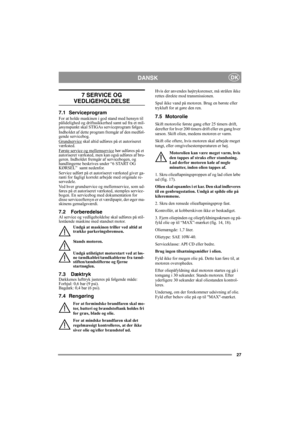

DANSKDK
7 SERVICE OG
VEDLIGEHOLDELSE
7.1 Serviceprogram
For at holde maskinen i god stand med hensyn til
pålidelighed og driftssikkerhed samt ud fra et mil-
jøsynspunkt skal STIGAs serviceprogram følges.
Indholdet af dette program fremgår af den medføl-
gende servicebog.
Grundservice
 skal altid udføres på et autoriseret
værksted.
Første service og mellemservice
 bør udføres på et
autoriseret værksted, men kan også udføres af bru-
geren. Indholdet fremgår af servicebogen, og
handlingerne...

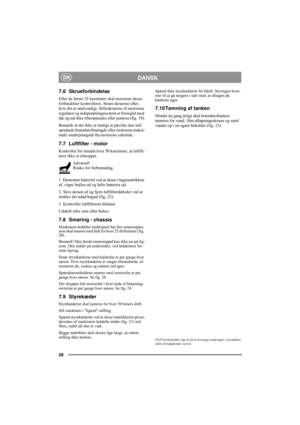

28
DANSKDK
7.6 Skrueforbindelse
Efter de første 25 køretimer skal motorens skrue-
forbindelser kontrolleres. Stram skruerne efter,
hvis det er nødvendigt. Stilleskruerne til motorens
regulator og indsprøjtningssystem er forseglet med
lak og må ikke efterspændes eller justeres (fig. 19).
Bemærk at det ikke er muligt at påvirke den ind-
sprøjtede brændstofmængde eller motorens maksi-
male omdrejningstal fra motorens yderside.
7.7 Luftfilter - motor
Kontroller for mindst hver 50 køretimer, at luftfil-...

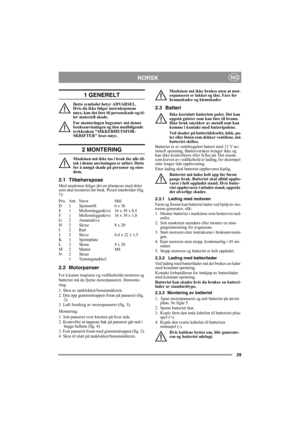

29
NORSKNO
1 GENERELT
Dette symbolet betyr ADVARSEL.
Hvis du ikke følger instruksjonene
nøye, kan det føre til personskade og/el-
ler materiell skade.
Før monteringen begynner må denne
bruksanvisningen og den medfølgende
trykksaken SIKKERHETSFOR-
SKRIFTER leses nøye.
2 MONTERING
Maskinen må ikke tas i bruk før alle til-
tak i denne anvisningen er utført. Dette
for å unngå skade på personer og eien-
dom.
2.1 Tilbehørspose
Med maskinen følger det en plastpose med deler
som skal monteres før bruk....

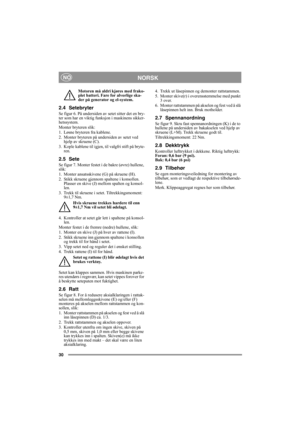

30
NORSKNO
Motoren må aldri kjøres med frako-
plet batteri. Fare for alvorlige ska-
der på generator og el-system.
2.4 Setebryter
Se figur 6. På undersiden av setet sitter det en bry-
ter som har en viktig funksjon i maskinens sikker-
hetssystem.
Monter bryteren slik:
1. Løsne bryteren fra kablene.
2. Monter bryteren på undersiden av setet ved
hjelp av skruene (C).
3. Kople kablene til igjen, til valgfri stift på bryte-
ren.
2.5 Sete
Se figur 7. Monter festet i de bakre (øvre) hullene,
slik:
1. Monter...
