Stiga Lawn Tractor 8211 0011 20 Villa Classic 12 HST 14 HST Silent Operators Manual

11
SVENSKASE
Bruksanvisning i original
Kontakta återförsäljaren för inköp av
batteriladdare med konstantspänning.
Batteriet kan skadas om en batteriladdare av
standardtyp används.
5.8.3 Demontering/Montering
Batteriet är placerat under  motorhuven. Se fig. 13.
Vid demontering/montering av batteriet gäller
följande angående  kablarnas anslutning:
• Vid demontering. Koppla först bort den svarta  kabeln från batteriets minuspol (-). Koppla
därefter bort de n röda kabeln från batteriets
pluspol (+).
•...

12
SVENSKASE
Bruksanvisning i original
5.12 SMÖRJNINGSamtliga smörjpunkter enligt nedanstående tabell
skall smörjas var 25:e drifttimmar samt efter varje
tvättning.
5.13 SÄKRINGARVid elektriska fel, kontrollera/byt säkringen 20A.
Om felet kvarstår, kontakta auktoriserad verkstad
för reparation. Säkringen/ -arna är placerade jämte
batteriet under motorhuven.
6 PATENT - MÖNSTERSKYDD
Denna maskin eller delar därav omfattas av
följande patent och mönsterskydd:
9900627-2 (SE), SE00/00250 (PCT),...

13
SUOMIFI
Alkuperäisten ohjeiden käännös
1 YLEISTÄ
Tämä kuvake tarkoittaa VAROITUS.
Ohjeita on noudatettava tarkasti
henkilö- ja/tai omaisuusvahinkojen
välttämiseksi.
Tutustu huolellisesti ennen koneen
käyttöä tähän käyt töohjeeseen sekä
oheiseen TURVAOHJEITA-vihkoseen.
1.1 SYMBOLITKoneeseen on kiinnitetty seuraavat symbolit,
joiden tarkoitus on muistuttaa käyttäjää laitteen
käytön ja huollon edellyttämästä varovaisuudesta
ja tarkkaavaisuudesta.
Symbolien merkitykset:
Varoitus!
Lue käyttöopas ja...

14
SUOMIFI
Alkuperäisten ohjeiden käännös
2.4.3 Kytkin-seisontajarru (1:B) (HST, Silent)
Älä koskaan paina poljinta ajon aikana.
Voimasiirron ylikuumenemisen vaara.
Polkimella on kolme asentoa: 1. Vapautettu - Kytkin ei ole
aktivoituna. Seisontajarru ei ole
aktivoituna.
2. Puoliväliin painettu -  Ve t o
irtikytketty. Seisontajarru ei ole
aktivoituna.
3. Pohjaan painettu -  Veto irtikytketty.
Seisontajarru täysin aktivoituna mutta ei lukittuna.
Tätä käytetään myös  hätäjarrutukseen.
2.4.4 Salpa,...

15
SUOMIFI
Alkuperäisten ohjeiden käännös
2.4.9 Veto-käyttöjarru (3:J) (HST, Silent)Ellei kone pysähdy, kun poljin
vapautetaan, voit  käyttää vasenta
poljinta (1:B) hätäjarruna.
Polkimen asento määrittää moottorin ja vetävien
pyörien välisen välityssuhteen (= nopeus).
Käyttöjarru aktivoituu  kun poljin vapautetaan.
1. Paina poljinta eteenpäin  -
kone liikkuu eteenpäin.
2. Poljin vapautettuna  - kone
seisoo paikallaan.
3. Paina poljinta taaksepäin  -
kone liikkuu taaksepäin.
4. Vapauta hieman...

16
SUOMIFI
Alkuperäisten ohjeiden käännös

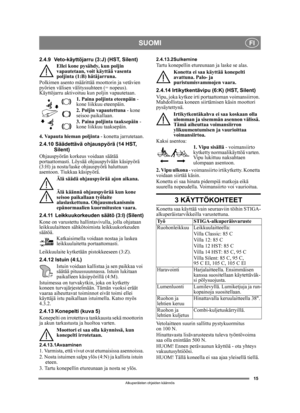

4 KÄYNNISTÄMINEN  JA
AJAMINEN
Konetta ei saa käyttää ellei konepelti
ole suljettu ja lukittu. Palo- ja
puristumisvammojen vaara.
4.1 TANKKAAMINENKäytä vain puhdasta lyijytöntä bensiiniä.
Öljysekoitteista 2-tahtibensiiniä ei saa käyttää.
Taso on helppo tarkastaa läpinäkyvän säiliön läpi.
HUOM! Tavallinen lyijytön bensiini on
tuoretavaraa eikä sitä tulisi säilyttää yli 30 päivää.
Käytä mieluiten ympäristöystävällistä
alkylaattibensiiniä. Se on...

17
SUOMIFI
Alkuperäisten ohjeiden käännös

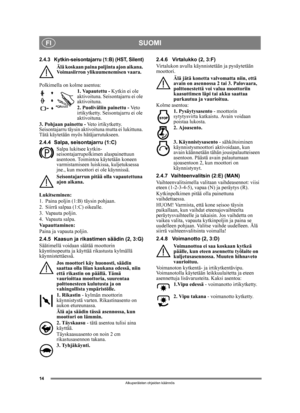

5. Kylmäkäynnistys: siirrä kaasunsäädin eteen
rikastinasentoon.
Käynnistys lämpimänä: siirrä kaasunsäädin
täyskaasuasentoon (n. 2 cm taaksepäin
rikastinasennosta).
6. Paina kytkin-jarrupo ljin täysin pohjaan.
7.  Käännä virta-avain käynnistysasentoon.
8 Kun moottori on käynnistynyt, siirrä  kaasunsäädin täyskaasuasentoon (n. 2 cm
taaksepäin rikastinasennosta).
9. Älä kuormita moottoria heti  kylmäkäynnistyksen jälkeen, vaan anna
moottorin käydä muutaman...

18
SUOMIFI
Alkuperäisten ohjeiden käännös
5.2 VALMISTELUTKaikki huoltotyöt pitää suorittaa kone paikallaan
ja moottori pysäytettynä.
Estä koneen siirtyminen kiristämällä
seisontajarru.
Estä moottorin tahaton käynnistys
irrottamalla sytytysjohdin ja
poistamalla avain lukosta.
5.3 RENGASPAINEETSäädä rengaspaineet seuraavasti:
Edessä: 0,4 bar (6 psi).
Takana: 1,2 bar (17 psi)
5.4 MOOTTORIÖLJYN VAIHTO Vaihda öljy useammin, 25 käyttötunnin välein tai
vähintään kerran ajokaude lla, jos moottoria...

19
SUOMIFI
Alkuperäisten ohjeiden käännös

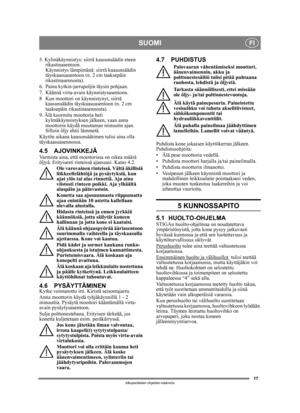

5.8.2 Lataus akkulaturilla
Akun lataukseen saa käyttää vain
vakiojännitelaturia.
Vakiojännitelatureita saat valtuutetuilta Stiga-
jälleenmyyjiltä.
Akku saattaa vaurioitua, jos sitä ladataan
tavallisella akkulaturilla.
5.8.3 Irrotus/asennus
Akku sijaitsee konepellin alla. Katso kuva 13.
Akun irrotuksen/asennuksen yhteydessä on
noudatettava seuraavia kaapelien kytkentää
koskevia ohjeita:
• Irrotus: Irrota ensin musta kaapeli akun  miinusnavasta (–). Irrota...

20
SUOMIFI
Alkuperäisten ohjeiden käännös
5.12 VOITELUKaikki seuraavan taulukon voitelupisteet on
voideltava 25 käyttötunnin välien sekä jokaisen
pesun jälkeen.
5.13 VAROKKEETJos jokin seuraavista vioista ilmenee, uusi
kyseinen varoke. Varokkeet sijaitsevat akun
vieressä konepellin alla.
6 PATENTTI - MALLISUOJA
Tämä kone ja sen osat  on suojattu seuraavilla
patenteilla ja mallisuojilla:
9900627-2 (SE), SE00/00250 (PCT), 9901091-0
(SE), SE00/00577 (PCT),  9901730-3 (SE), SE00/
00895 (PCT),...
