Stiga MULTICLIP 46 S 46 SE 46 S EURO Instructions Manual

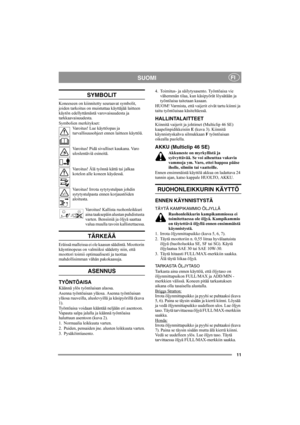

11
SUOMIFI
SYMBOLIT
Koneeseen on kiinnitetty seuraavat symbolit,
joiden tarkoitus on muistuttaa käyttäjää laitteen
käytön edellyttämästä varovaisuudesta ja
tarkkaavaisuudesta.
Symbolien merkitykset:
Varoitus! Lue käyttöopas ja
turvallisuusohjeet ennen laitteen käyttöä.
Varoitus! Pidä sivulliset kaukana. Varo
uloslentäviä esineitä.
Varoitus! Älä työnnä kättä tai jalkaa
kotelon alle koneen käydessä.
Varoitus! Irrota sytytystulpan johdin
sytytystulpasta ennen korjaustöiden
aloitusta.
Varoitus!...

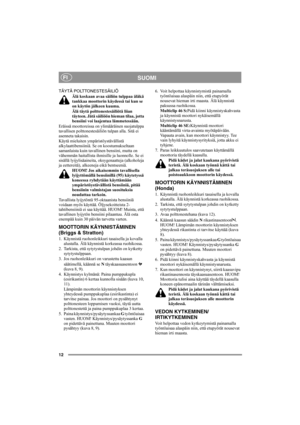

12
SUOMIFI
TÄYTÄ POLTTONESTESÄILIÖ
Älä koskaan avaa säiliön tulppaa äläkä
tankkaa moottorin käydessä tai kun se
on käytön jälkeen kuuma.
Älä täytä polttonestesäiliötä liian
täyteen. Jätä säiliöön hieman tilaa, jotta
bensiini voi laajentua lämmetessään.
Eräissä moottoreissa on ylimääräinen suojatulppa
tavallisen polttonestesäiliön tulpan alla. Sitä ei
asenneta takaisin.
Käytä mieluiten ympäristöystävällistä
alkylaattibensiiniä. Se on koostumukseltaan
samanlaista kuin tavallinen bensiini, mutta on...

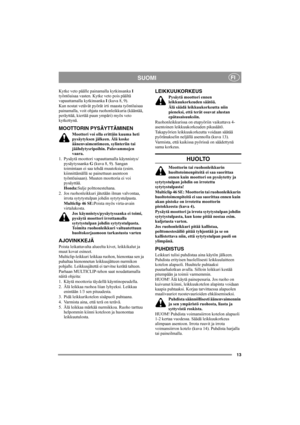

13
SUOMIFI
Kytke veto päälle painamalla kytkinsanka I
työntöaisaa vasten. Kytke veto pois päältä
vapauttamalla kytkinsanka I (kuva 8, 9).
Kun nostat vetävät pyörät irti maasta työntöaisaa
painamalla, voit ohjata ruohonleikkuria (kääntää,
peräyttää, kiertää puun ympäri) myös veto
kytkettynä.
MOOTTORIN PYSÄYTTÄMINEN
Moottori voi olla erittäin kuuma heti
pysäytyksen jälkeen. Älä koske
äänenvaimentimeen, sylinteriin tai
jäähdytysripoihin. Palovammojen
vaara.
1. Pysäytä moottori vapauttamalla...

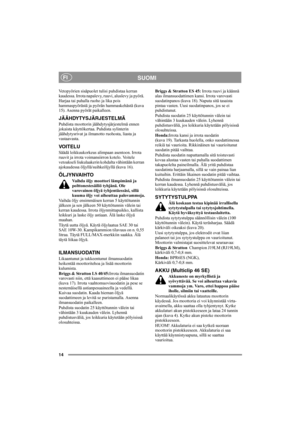

14
SUOMIFI
Vetopyörien sisäpuolet tulisi puhdistaa kerran
kaudessa. Irrota napalevy, ruuvi, aluslevy ja pyörä.
Harjaa tai puhalla ruoho ja lika pois
hammaspyörästä ja pyörän hammaskehästä (kuva
15). Asenna pyörät paikalleen.
JÄÄHDYTYSJÄRJESTELMÄ
Puhdista moottorin jäähdytysjärjestelmä ennen
jokaista käyttökertaa. Puhdista sylinterin
jäähdytysrivat ja ilmanotto ruohosta, liasta ja
vastaavasta.
VO ITE LU
Säädä leikkuukorkeus alimpaan asentoon. Irrota
ruuvit ja irrota voimansiirron kotelo. Voitele...

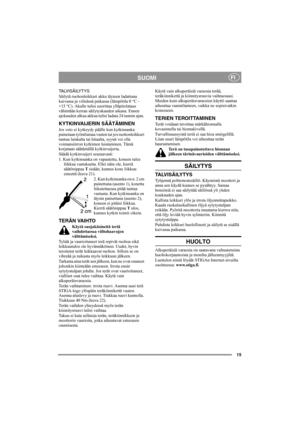

15
SUOMIFI
TA LV I S Ä I LY T Y S
Säilytä ruohonleikkuri akku täyteen ladattuna
kuivassa ja viileässä paikassa (lämpötila 0 °C –
+15 °C). Akulle tulisi suorittaa ylläpitolataus
vähintään kerran säilytyskauden aikana. Ennen
ajokauden alkua akkua tulisi ladata 24 tunnin ajan.
KYTKINVAIJERIN SÄÄTÄMINEN
Jos veto ei kytkeydy päälle kun kytkinsanka
painetaan työntöaisaa vasten tai jos ruohonleikkuri
tuntuu laiskalta tai hitaalta, syynä voi olla
voimansiirron kytkimen luistaminen. Tämä
korjataan...

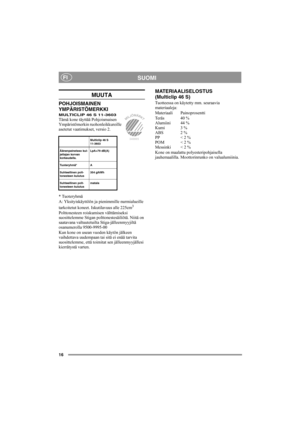

16
SUOMIFI
MUUTA
POHJOISMAINEN
YMPÄRISTÖMERKKI
MULTICLIP 46 S 11-3603Tämä kone täyttää Pohjoismaisen
Ympäristömerkin ruohonleikkureille
asetetut vaatimukset, versio 2.
* Tuoteryhmä
A: Yksityiskäyttöön ja pienimmille nurmialueille
tarkoitetut koneet. Iskutilavuus alle 225cm
3
Polttonesteen roiskumisen välttämiseksi
suosittelemme Stigan polttonestesäiliötä. Niitä on
saatavana valtuutetuilta Stiga-jälleenmyyjiltä
osanumerolla 9500-9995-00
Kun kone on usean vuoden käytön jälkeen
vaihdettava uudempaan...

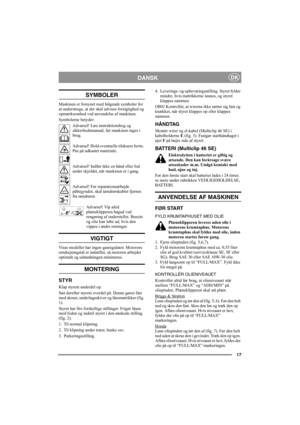

17
DANSKDK
SYMBOLER
Maskinen er forsynet med følgende symboler for
at understrege, at der skal udvises forsigtighed og
opmærksomhed ved anvendelse af maskinen.
Symbolerne betyder:
Advarsel! Læs instruktionsbog og
sikkerhedsmanual, før maskinen tages i
brug.
Advarsel! Hold eventuelle tilskuere borte.
Pas på udkastet materiale.
Advarsel! Indfør ikke en hånd eller fod
under skjoldet, når maskinen er i gang.
Advarsel! Før reparationsarbejde
påbegyndes, skal tændrørskablet fjernes
fra tændrøret....

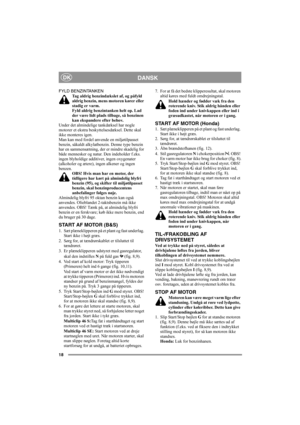

18
DANSKDK
FYLD BENZINTANKEN
Tag aldrig benzindækslet af, og påfyld
aldrig benzin, mens motoren kører eller
stadig er varm.
Fyld aldrig benzintanken helt op. Lad
der være lidt plads tilbage, så benzinen
kan ekspandere efter behov.
Under det almindelige tankdæksel har nogle
motorer et ekstra beskyttelsesdæksel. Dette skal
ikke monteres igen.
Man kan med fordel anvende en miljøtilpasset
benzin, såkaldt alkylatbenzin. Denne type benzin
har en sammensætning, der er mindre skadelig for
både mennesker...

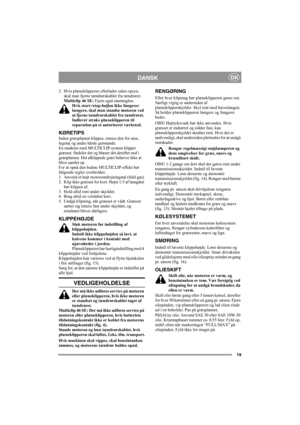

19
DANSKDK
2. Hvis plæneklipperen efterlades uden opsyn,
skal man fjerne tændrørskablet fra tændrøret.
Multiclip 46 SE: Fjern også startnøglen.
Hvis start-/stop-bøjlen ikke fungerer
længere, skal man standse motoren ved
at fjerne tændrørskablet fra tændrøret.
Indlevér straks plæneklipperen til
reparation på et autoriseret værksted.
KØRETIPS
Inden græsplænen klippes, renses den for sten,
legetøj og andre hårde genstande.
En maskine med MULTICLIP-system klipper
græsset, findeler det og blæser det...

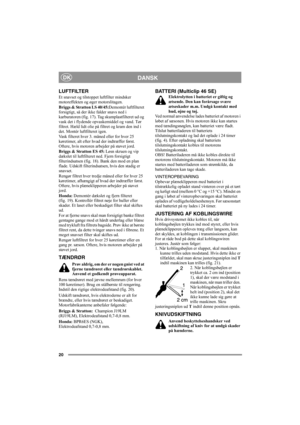

20
DANSKDK
LUFTFILTER
Et snavset og tilstoppet luftfilter mindsker
motoreffekten og øger motorslitagen.
Briggs & Stratton LS 40/45:Demontér luftfilteret
forsigtigt, så der ikke falder snavs ned i
karburatoren (fig. 17). Tag skumplastfilteret ud og
vask det i flydende opvaskemiddel og vand. Tør
filtret. Hæld lidt olie på filtret og kram den ind i
det. Montér luftfilteret igen.
Vask filteret hver 3. måned eller for hver 25
køretimer, alt efter hvad der indtræffer først.
Oftere, hvis motoren...
