Stiga MULTICLIP 46 S 46 SE 46 S EURO Instructions Manual

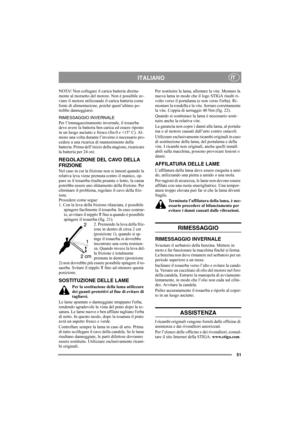

51
ITALIANOIT
NOTA! Non collegare il carica batteria diretta-
mente al morsetto del motore. Non è possibile av-
viare il motore utilizzando il carica batteria come
fonte di alimentazione, poiché quest’ultimo po-
trebbe danneggiarsi.
RIMESSAGGIO INVERNALE
Per l’immagazzinamento invernale, il tosaerba
deve avere la batteria ben carica ed essere riposto
in un luogo asciutto e fresco (fra 0 e +15° C). Al-
meno una volta durante l’inverno è necessario pro-
cedere a una ricarica di mantenimento della...

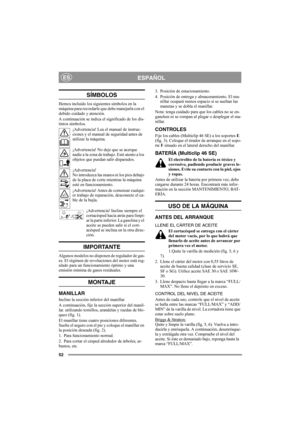

52
ESPAÑOLES
SÍMBOLOS
Hemos incluido los siguientes símbolos en la
máquina para recordarle que debe manejarla con el
debido cuidado y atención.
A continuación se indica el significado de los dis-
tintos símbolos.
¡Advertencia! Lea el manual de instruc-
ciones y el manual de seguridad antes de
utilizar la máquina.
¡Advertencia! No deje que se acerque
nadie a la zona de trabajo. Esté atento a los
objetos que puedan salir disparados.
¡Advertencia!
No introduzca las manos ni los pies debajo
de la...

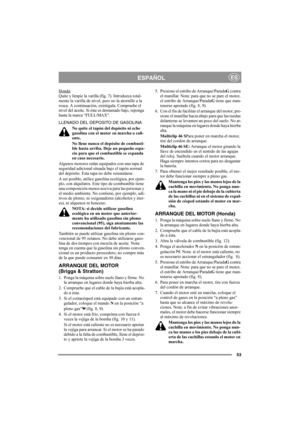

53
ESPAÑOLES
Honda:
Quite y limpie la varilla (fig. 7). Introduzca total-
mente la varilla de nivel, pero no la atornille a la
rosca. A continuación, extráigala. Compruebe el
nivel del aceite. Si éste es demasiado bajo, reponga
hasta la marca “FULL/MAX”.
LLENADO DEL DEPOSITO DE GASOLINA
No quite el tapón del depósito ni eche
gasolina con el motor en marcha o cali-
ente.
No llene nunca el depósito de combusti-
ble hasta arriba. Deje un pequeño espa-
cio para que el combustible se expanda
en caso...

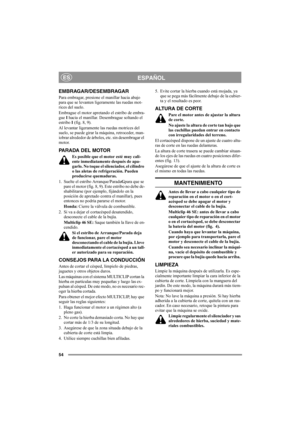

54
ESPAÑOLES
EMBRAGAR/DESEMBRAGAR
Para embragar, presione el manillar hacia abajo
para que se levanten ligeramente las ruedas mot-
rices del suelo.
Embrague el motor apretando el estribo de embra-
gue I hacia el manillar. Desembrague soltando el
estribo I (fig. 8, 9).
Al levantar ligeramente las ruedas motrices del
suelo, se puede girar la máquina, retroceder, man-
iobrar alrededor de árboles, etc. sin desembragar el
motor.
PARADA DEL MOTOR
Es posible que el motor esté muy cali-
ente inmediatamente...

55
ESPAÑOLES
Nota: limpie debajo de la cubierta de transmisión
una o dos veces al año. Ajuste la altura de corte al
mínimo. Afloje los tornillos y retire la cubierta de
transmisión (fig. 14). Utilice un cepillo o aire com-
primido.
Una vez por temporada, se deben limpiar por den-
tro las ruedas motrices. Retire el tapacubos, el tor-
nillo y la rueda. Limpie la hierba y la suciedad que
haya en la rueda y la llanta utilizando un cepillo o
aire comprimido (fig. 15). A continuación, vuelva
a colocar la...

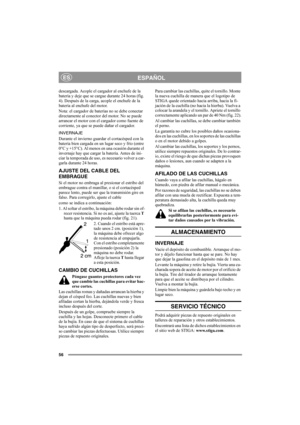

56
ESPAÑOLES
descargada. Acople el cargador al enchufe de la
batería y deje que se cargue durante 24 horas (fig.
4). Después de la carga, acople el enchufe de la
batería al enchufe del motor.
Nota: el cargador de baterías no se debe conectar
directamente al conector del motor. No se puede
arrancar el motor con el cargador como fuente de
corriente, ya que se puede dañar el cargador.
INVERNAJE
Durante el invierno guardar el cortacésped con la
batería bien cargada en un lugar seco y frío (entre
0°C...

57
PORTUGUÊSPT
SÍMBOLOS
Os seguintes símbolos aparecem na máquina. A
sua função é lembrar-lhe dos cuidados e atenções
necessários na utilização.
Isto é o que os símbolos significam:
Aviso! Leia o livro de instruções e o man-
ual de segurança antes de utilizar a máqui-
na.
Aviso! Mantenha os curiosos afastados.
Tenha cuidado com objectos arremessa-
dos.
Aviso!
Não meta as mãos ou os pés por baixo da
plataforma quando a máquina estiver em
funcionamento.
Aviso! Antes de iniciar quaisquer trabal-
hos...

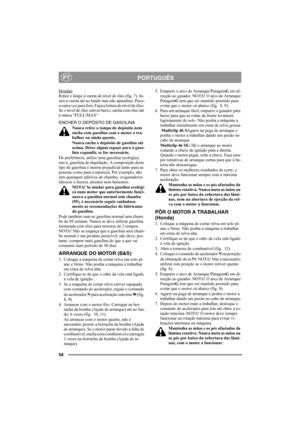

58
PORTUGUÊSPT
Hondan:
Retire e limpe a vareta de nível do óleo (fig. 7). In-
sira a vareta até ao fundo mas não aparafuse. Puxe-
a outra vez para fora. Faça a leitura do nível de óleo.
Se o nível do óleo estiver baixo, encha com óleo até
à marca “FULL/MAX“.
ENCHER O DEPÓSITO DE GASOLINA
Nunca retire a tampa do depósito nem
encha com gasolina com o motor a tra-
balhar ou ainda quente.
Nunca encha o depósito de gasolina até
acima. Deixe algum espaço para a gaso-
lina expandir, se for necessário.
De...

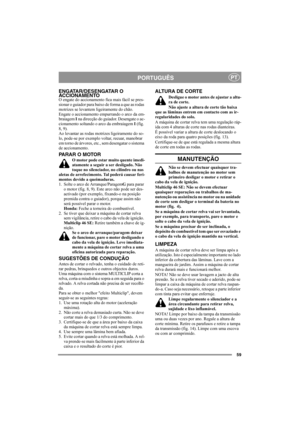

59
PORTUGUÊSPT
ENGATAR/DESENGATAR O
ACCIONAMENTO
O engate do accionamento fica mais fácil se pres-
sionar o guiador para baixo de forma a que as rodas
motrizes se levantem ligeiramente do chão.
Engate o accionamento empurrando o arco da em-
braiagem I na direcção do guiador. Desengate o ac-
cionamento soltando o arco da embraiagem I (fig.
8, 9).
Ao levantar as rodas motrizes ligeiramente do so-
lo, pode-se por exemplo voltar, recuar, manobrar
em torno de árvores, etc., sem desengatar o sistema
de...

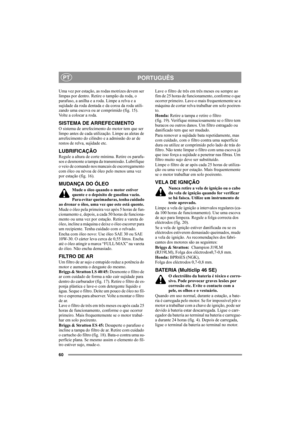

60
PORTUGUÊSPT
Uma vez por estação, as rodas motrizes devem ser
limpas por dentro. Retire o tampão da roda, o
parafuso, a anilha e a roda. Limpe a relva e a
sujidade da roda dentada e da coroa da roda utili-
zando uma escova ou ar comprimido (fig. 15).
Volte a colocar a roda.
SISTEMA DE ARREFECIMENTO
O sistema de arrefecimento do motor tem que ser
limpo antes de cada utilização. Limpe as aletas de
arrefecimento do cilindro e a admissão do ar de
restos de relva, sujidade etc.
LUBRIFICAÇÃO
Regule a...
