Stiga MULTICLIP 46 S 46 SE 46 S EURO Instructions Manual

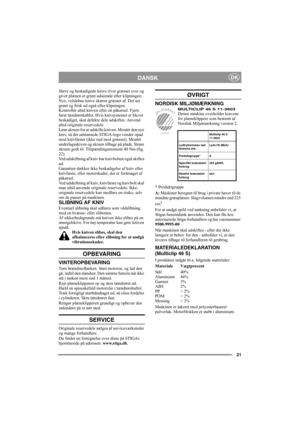

21
DANSKDK
Sløve og beskadigede knive river græsset over og
giver plænen et grimt udseende efter klipningen.
Nye, velslebne knive skærer græsset af. Det ser
grønt og frisk ud også efter klipningen.
Kontrollér altid kniven efter en påkørsel. Fjern
først tændrørskablet. Hvis knivsystemet er blevet
beskadiget, skal defekte dele udskiftes. Anvend
altid originale reservedele.
Løsn skruen for at udskifte kniven. Montér den nye
kniv, så det udstansede STIGA-logo vender opad
mod knivfæstet (ikke ned mod...

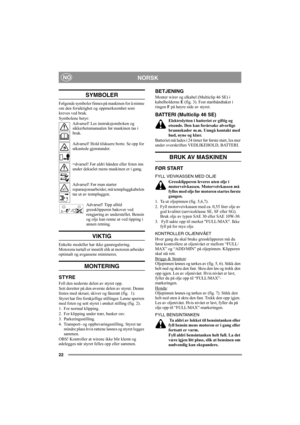

22
NORSKNO
SYMBOLER
Følgende symboler finnes på maskinen for å minne
om den forsiktighet og oppmerksomhet som
kreves ved bruk.
Symbolene betyr:
Advarsel! Les instruksjonsboken og
sikkerhetsmanualen før maskinen tas i
bruk.
Advarsel! Hold tilskuere borte. Se opp for
utkastede gjenstander.
=dvarsel! Før aldri hånden eller foten inn
under dekselet mens maskinen er i gang.
Advarsel! Før man starter
reparasjonsarbeider, må tennpluggkabelen
tas ut av tennpluggen.
Advarsel! Tipp alltid
gressklipperen...

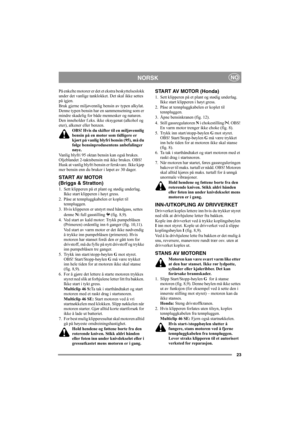

23
NORSKNO
På enkelte motorer er det et ekstra beskyttelseslokk
under det vanlige tanklokket. Det skal ikke settes
på igjen.
Bruk gjerne miljøvennlig bensin av typen alkylat.
Denne typen bensin har en sammensetning som er
mindre skadelig for både mennesker og naturen.
Den inneholder f.eks. ikke oksygenat (alkohol og
eter), alkener eller benzen.
OBS! Hvis du skifter til en miljøvennlig
bensin på en motor som tidligere er
kjørt på vanlig blyfri bensin (95), må du
følge bensinprodusentens...

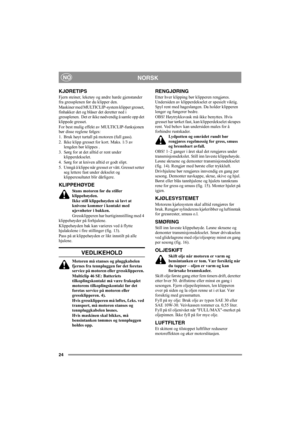

24
NORSKNO
KJØRETIPS
Fjern steiner, leketøy og andre harde gjenstander
fra gressplenen før du klipper den.
Maskiner med MULTICLIP-system klipper gresset,
finhakker det og blåser det deretter ned i
gressplenen.  Det er ikke nødvendig å samle opp det
klippede gresset.
For best mulig effekt av MULTICLIP-funksjonen
bør disse reglene følges:
1. Bruk høyt turtall på motoren (full gass).
2. Ikke klipp gresset for kort. Maks. 1/3 av
lengden bør klippes .
3. Sørg for at det alltid er rent under...

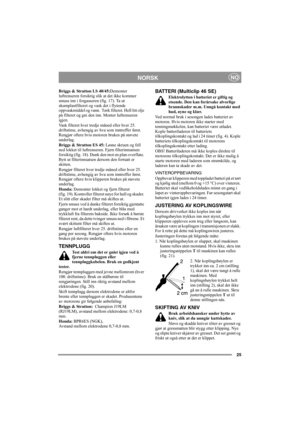

25
NORSKNO
Briggs & Stratton LS 40/45:Demonter
luftrenseren forsiktig slik at det ikke kommer
smuss inn i forgasseren (fig. 17). Ta ut
skumplastfilteret og vask det i flytende
oppvaskmiddel og vann.  Tørk filteret. Hell litt olje
på filteret og gni den inn. Monter luftrenseren
igjen.
Vask filteret hver tredje måned eller hver 25.
driftstime, avhengig av hva som inntreffer først.
Rengjør oftere hvis motoren brukes på støvete
underlag.
Briggs & Stratton ES 45: Løsne skruen og fell
ned lokket til...

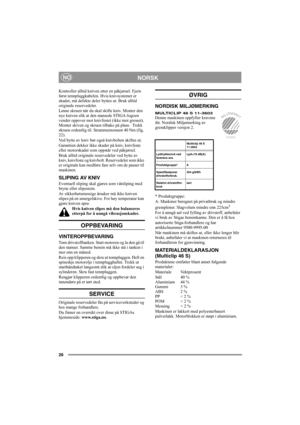

26
NORSKNO
Kontroller alltid kniven etter en påkjørsel. Fjern
først tennpluggkabelen. Hvis knivsystemet er
skadet, må defekte deler byttes ut. Bruk alltid
originale reservedeler.
Løsne skruen når du skal skifte kniv. Monter den
nye kniven slik at den stansede STIGA-logoen
vender oppover mot knivfestet (ikke mot gresset).
Monter skiven og skruen tilbake på plass.  Trekk
skruen ordentlig til. Strammemoment 40 Nm (fig.
22).
Ved bytte av kniv bør også knivbolten skiftes ut.
Garantien dekker ikke...

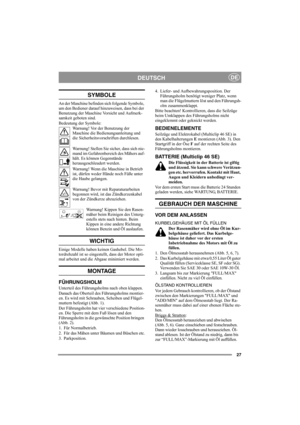

27
DEUTSCHDE
SYMBOLE
An der Maschine befinden sich folgende Symbole,
um den Bediener darauf hinzuweisen, dass bei der
Benutzung der Maschine Vorsicht und Aufmerk-
samkeit geboten sind.
Bedeutung der Symbole:
Warnung! Vor der Benutzung der
Maschine die Bedienungsanleitung und
die Sicherheitsvorschriften durchlesen.
Warnung! Stellen Sie sicher, dass sich nie-
mand im Gefahrenbereich des Mähers auf-
hält. Es können Gegenstände
herausgeschleudert werden.
Warnung! Wenn die Maschine in Betrieb
ist,...

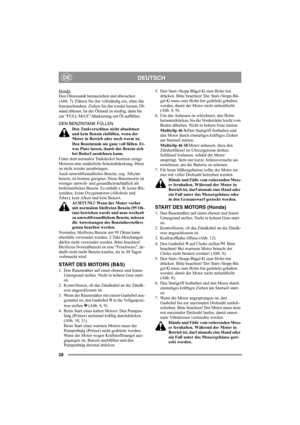

28
DEUTSCHDE
Honda:
Den Ölmessstab herausziehen und abwischen
(Abb. 7). Führen Sie ihn vollständig ein, ohne ihn
festzuschrauben. Ziehen Sie ihn wieder heraus. Öl-
stand ablesen. Ist der Ölstand zu niedrig, dann bis
zur “FULL/MAX”-Markierung mit Öl auffüllen.
DEN BENZINTANK FÜLLEN
Den Tankverschluss nicht abnehmen
und kein Benzin einfüllen, wenn der
Motor in Betrieb oder noch warm ist.
Den Benzintank nie ganz voll füllen. Et-
was Platz lassen, damit das Benzin sich
bei Bedarf ausdehnen kann.
Unter...

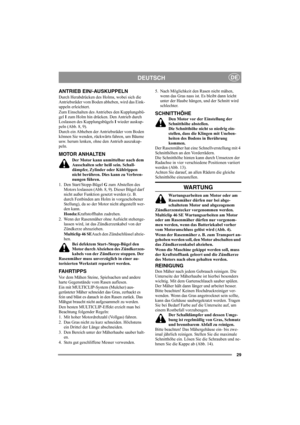

29
DEUTSCHDE
ANTRIEB EIN/-AUSKUPPELN
Durch Herabdrücken des Holms, wobei sich die
Antriebsräder vom Boden abheben, wird das Eink-
uppeln erleichtert.
Zum Einschalten des Antriebes den Kupplungsbü-
gel I zum Holm hin drücken. Den Antrieb durch
Loslassen des Kupplungsbügels I wieder auskup-
peln (Abb. 8, 9).
Durch ein Abheben der Antriebsräder vom Boden
können Sie wenden, rückwärts fahren, um Bäume
usw. herum lenken, ohne den Antrieb auszukup-
peln.
MOTOR ANHALTEN
Der Motor kann unmittelbar nach dem...

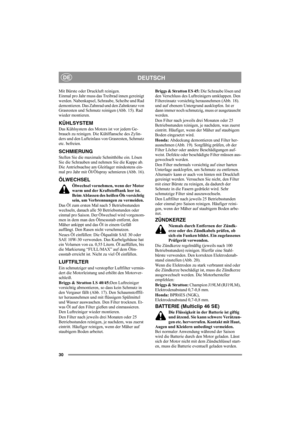

30
DEUTSCHDE
Mit Bürste oder Druckluft reinigen.
Einmal pro Jahr muss das Treibrad innen gereinigt
werden. Nabenkapsel, Schraube, Scheibe und Rad
demontieren. Das Zahnrad und den Zahnkranz von
Grasresten und Schmutz reinigen (Abb. 15). Rad
wieder montieren.
KÜHLSYSTEM
Das Kühlsystem des Motors ist vor jedem Ge-
brauch zu reinigen. Die Kühlflansche des Zylin-
ders und den Lufteinlass von Grasresten, Schmutz
etc. befreien.
SCHMIERUNG
Stellen Sie die maximale Schnitthöhe ein. Lösen
Sie die Schrauben...
