Stiga PARK 4WD PRO 25 PRO 20 PRO 16 PRO SVAN Instructions Manual

71
ENGLISHEN
Original instructions for use
5.9.4 Cleaning
If the battery terminals are coated with oxide, they
should be cleaned. Clean the battery terminals with
a wire brush and lubricate them with terminal
grease.
5.10 AIR FILTER, ENGINE
5.10.1 Air filter (Pro16, Pro20)
The pre-filter (foam filter) must be cleaned/re-
placed after 25 hours of operation.
The air filter (paper filter) must be cleaned/re-
placed after 100 hours of operation.
NOTE! The filters should be cleaned/replaced
more often if...

72
ENGLISHEN
Original instructions for use
5.13 LUBRICATIONAll lubrication points in accordance with the table
below must be lubricated every 50 hours of opera-
tion as well as after every wash.
5.14 FUSESIf any of the faults listed below occurs, replace the
relevant fuse. See fig. 19.
6 PATENT - DESIGN
REGISTRATION
This machine or parts thereof is covered by the fol-
lowing patent and design registration:
SE9901091-0, SE9901730-3, SE9401745-6,
US595 7497, FR772384, DE69520215.4,
GB772384,...

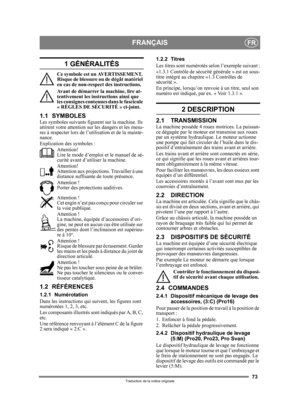

73
FRANÇAISFR
Traduction de la notice originale
1 GÉNÉRALITÉS
Ce symbole est un AVERTISSEMENT.
Risque de blessure ou de dégât matériel
en cas de non-respect des instructions.
Avant de démarrer la machine, lire at-
tentivement les instructions ainsi que
les consignes contenues dans le fascicule
« RÈGLES DE SÉCURITÉ » ci-joint.
1.1 SYMBOLESLes symboles suivants figurent sur la machine. Ils
attirent votre attention sur les dangers et les mesu-
res à respecter lors de l’utilisation et de la mainte-...

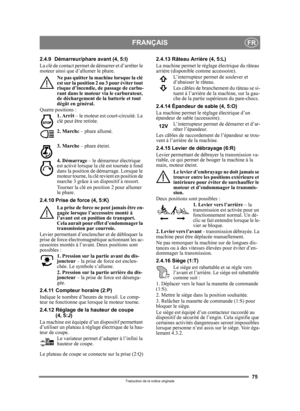

74
FRANÇAISFR
Traduction de la notice originale
Ce levier possède quatre positions: Flottement . Déplacer le levier vers
l’avant. Il se bloque dans cette position et
l’outil s’abaisse en position de flotte-
ment.
L’outil repose alors toujours sur le sol
avec la même pression et peut suivre les
irrégularités du terrain.
Cette position s’utilise pour exécuter les
travaux.
Abaissement . L’accessoire s’abaisse,
quel que soit sont poids.
Blocage en position de transport .
Après avoir levé et...

75
FRANÇAISFR
Traduction de la notice originale
2.4.9 Démarreur/phare avant (4, 5:I)
La clé de contact permet de démarrer et d’arrêter le
moteur ainsi que d’allumer le phare. Ne pas quitter la machine lorsque la clé
est sur la position 2 ou 3 pour éviter tout
risque d’incendie, de passage de carbu-
rant dans le moteur via le carburateur,
de déchargement de la batterie et tout
dégât en général.
Quatre positions : 1. Arrêt  – le moteur est court-circuité. La
clé peut être retirée.
2. March e – phare...

76
FRANÇAISFR
Traduction de la notice originale
2.4.17 Capot du moteur (7:U)Le capot du moteur s’ouvre pour donner
accès au robinet de carburant, à la batterie
et au moteur. Le capot de bloque à l’aide
d’une attache en caoutchouc.
Pour ouvrir le capot :
1. Détacher la sangle en caoutchouc (7:V) à l’ex- trémité avant du capot.
2. Relever prudemment le capot.
Refermer en procédant dans l’ordre inverse.
Ne pas utiliser la machine si le capot du
moteur n’est pas fermé et verrouillé.
Risque de brûlure et...

77
FRANÇAISFR
Traduction de la notice originale
REMARQUE ! L’essence sans plomb ne se
conserve pas indéfiniment et ne doit pas être stoc-
kée plus de 30 jours.
Des carburants respectueux de l’environnement,
par ex. l’essence alkylate, peuvent également être
utilisés. Par leur composition, ils ont un impact ré-
duit sur la  nature et la santé.
L’essence est très inflammable et doit
être conservée dans des récipients spé-
cialement conçus à cet effet.
Faire le plein d’essence uniquement à...

78
FRANÇAISFR
Traduction de la notice originale
4.4 DÉMARRAGE1.  Ouvrir le robinet d’essence. Voir 12.
2.  Vérifier que les câbles sont raccordés aux bou-gies.
3.  Vérifier que la prise de force n’est pas activée.
4.  Ne pas laisser le pied sur l’accélérateur (3:F).
5. ramener la commande d’accélérateur sur la po- sition pleins gaz.
Démarrage à froid – tirer le choke à fond.
Démarrage à chaud – le choke doit être enfoncé.
6.  Enfoncer à fond la pédale embrayage-frein  (3:B).
7.  Démarrer le moteur en...

79
FRANÇAISFR
Traduction de la notice originale
5 ENTRETIEN
5.1 PROGRAMME D’ENTRETIENRespecter le programme d’entretien STIGA pour
conserver la machine en bon état de marche, qui
respecte l’environnement et reste sûre et fiable.
Le contenu de ce programme est repris dans le car-
net d’entretien ci-joint.
L’entretien de base
 doit toujours être exécuté par
un centre agréé.
Le premier entretien et les entretiens intermédiai-
res doivent être confiés à un centre agréé, mais
peuvent également être...

80
FRANÇAISFR
Traduction de la notice originale
7.  Retirer la jauge et ajouter de l’huile neuve dans le réservoir.
Quantité d’huile :
8. Après avoir ajouté l’huile, démarrer le moteur  et le laisser tourner au ralenti pendant 30 secon-
des.
9. Vérifier l’absence de fuites d’huile.
10. Arrêter le moteur. Attendre 30 secondes, puis  contrôler le niveau d’huile conformément à 4.2.
5.4.3 Filtre à huile
Remplacer le filtre à huile toutes les deux vidan-
ges, c’est-à-dire après 100 heures de service. Com-...
