Panasonic Color CCTV Cameras Wz Cw380 Wv Cw384 Operating Instructions

51

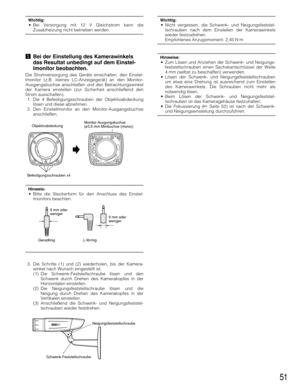

Wichtig:• Bei Versorgung mit 12 V Gleichstrom kann die
Zusatzheizung nicht betrieben werden.
bBei der Einstellung des Kamerawinkels
das Resultat unbedingt auf dem Einstel-
lmonitor beobachten.
Die Stromversorgung des Geräts einschalten, den Einstel-
lmonitor (z.B. kleines LC-Anzeigegerät) an den Monitor-
Ausgangsbuchse anschließen und den Betrachtungswinkel
der Kamera einstellen (zur Sicherheit anschließend den
Strom ausschalten).
1. Die 4 Befestigungsschrauben der Objektivabdeckung
lösen und diese...

52

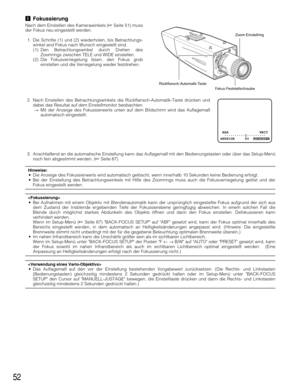

nFokussierung
Nach dem Einstellen des Kamerawinkels (Seite 51) muss
der Fokus neu eingestellt werden.
1. Die Schritte (1) und (2) wiederholen, bis Betrachtungs-
winkel and Fokus nach Wunsch eingestellt sind.
(1) Den Betrachtungswinkel durch Drehen des
Zoomrings zwischen TELE und WIDE einstellen.
(2) Die Fokusverriegelung lösen, den Fokus grob
einstellen und die Verriegelung wieder festdrehen.
2. Nach Einstellen des Betrachtungswinkels die Rückflansch-Automatik-Taste drücken und
dabei das Resultat auf...

53

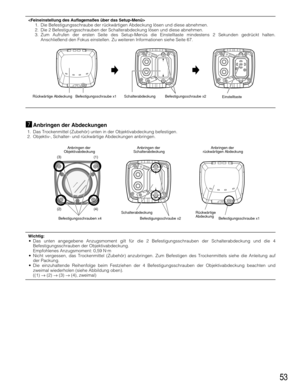

1. Die Befestigungsschraube der rückwärtigen Abdeckung lösen und diese abnehmen.
2. Die 2 Befestigungsschrauben der Schalterabdeckung lösen und diese abnehmen.
3. Zum Aufrufen der ersten Seite des Setup-Menüs die Einstelltaste mindestens 2 Sekunden gedrückt halten.
Anschließend den Fokus einstellen. Zu weiteren Informationen siehe Seite 67.
mAnbringen der Abdeckungen
1. Das Trockenmittel (Zubehör) unten in der Objektivabdeckung befestigen.
2. Objektiv-, Schalter- und rückwärtige Abdeckungen...

54

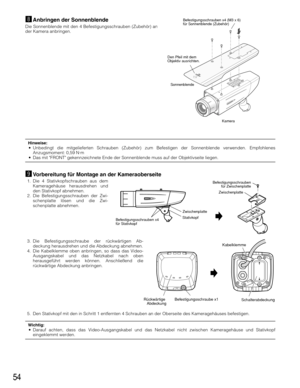

,Anbringen der Sonnenblende
Die Sonnenblende mit den 4 Befestigungsschrauben (Zubehör) an
der Kamera anbringen.
Kamera SonnenblendeBefestigungsschrauben x4 (M3 x 6)
für Sonnenblende (Zubehör)
Den Pfeil mit dem
Objektiv ausrichten.
Hinweise:• Unbedingt die mitgelieferten Schrauben (Zubehör) zum Befestigen der Sonnenblende verwenden. Empfohlenes
Anzugsmoment: 0,59 N·m
• Das mit FRONT gekennzeichnete Ende der Sonnenblende muss auf der Objektivseite liegen.
.Vorbereitung für Montage an der...

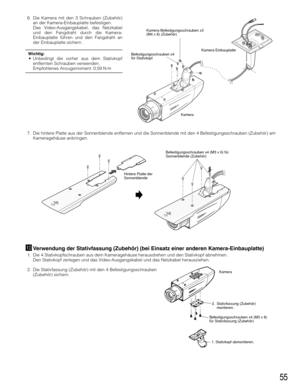

55
⁄0
0Verwendung der Stativfassung (Zubehör) (bei Einsatz einer anderen Kamera-Einbauplatte)
1. Die 4 Stativkopfschrauben aus dem Kameragehäuse herausdrehen und den Stativkopf abnehmen.
Den Stativkopf zerlegen und das Video-Ausgangskabel und das Netzkabel herausziehen.
2. Die Stativfassung (Zubehör) mit den 4 Befestigungsschrauben
(Zubehör) sichern.
Befestigungsschrauben x4 (M3 x 6) für
Sonnenblende (Zubehör)
Hintere Platte der
Sonnenblende
2. Stativfassung (Zubehör)
montieren.
Befestigungsschrauben...

56
3. Einen Fangdraht (selbst zu beschaffen) als Absicherung gegen ein Herunterfallen der Kamera verwenden.
Kamera-Einbauplatte FangdrahtFür Wandmontage WV-831 WV-Q140Für Deckenmontage WV-7010A WV-Q141
4. Das Ende des Fangdrahts (mit Öse) auf den Montagebolzen der Sonnenblende haken und durch Festschrauben der
Sonnenblende sichern.
5. Bei den folgenden Schritten die dem Fangdraht beiliegende Anleitung beachten.
Wichtig:• Unbedingt die 4 zum Befestigen der Stativfassung mitgelieferten Schrauben...

Einstellposten
KAMERADen Betrieb der Kamera betreffende Einstellungen vornehmen.
KAMERA ID Der Kameratitel kann bearbeitet und auf dem Bildschirm angezeigt werden.
ALC Das Lichtregelungsverfahren einstellen.
SHUTTER Die Verschlusszeit wählen.
AGC Die Verstärkungsregelung wählen.
SENS UP Die Empfindlichkeit einstellen.
SYNC Das Synchronisationsverfahren einstellen.
WEISSBAL. Das Verfahren des Weißabgleichs wählen.
MOTION DET. Die Einstellungen für den Bewegungsmelder vornehmen.
DNR Die DNR-Funktion...

58

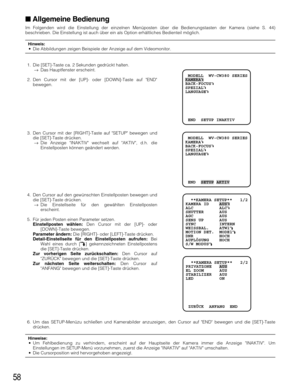

Allgemeine Bedienung
Im Folgenden wird die Einstellung der einzelnen Menüposten über die Bedienungstasten der Kamera (siehe S. 44)
beschrieben. Die Einstellung ist auch über ein als Option erhältliches Bedienteil möglich.
Hinweis:
• Die Abbildungen zeigen Beispiele der Anzeige auf dem Videomonitor.
1. Die [SET]-Taste ca. 2 Sekunden gedrückt halten.
→Das Hauptfenster erscheint.
2. Den Cursor mit der [UP]- oder [DOWN]-Taste auf END
bewegen.
3. Den Cursor mit der [RIGHT]-Taste auf SETUP bewegen und
die...

59

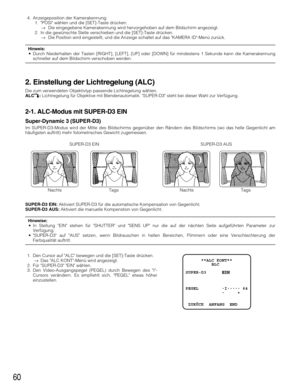

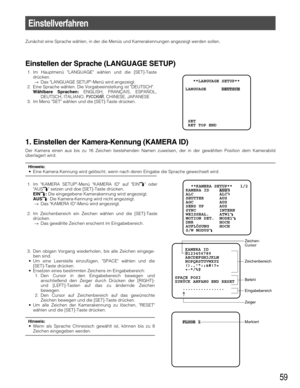

Einstellverfahren
Zunächst eine Sprache wählen, in der die Menüs und Kamerakennungen angezeigt werden sollen.
Einstellen der Sprache (LANGUAGE SETUP)
1. Im Hauptmenü LANGUAGE wählen und die [SET]-Taste
drücken.
→Das LANGUAGE SETUP-Menü wird angezeigt.
2. Eine Sprache wählen. Die Vorgabeeinstellung ist DEUTSCH.
Wählbare Sprachen:ENGLISH, FRANÇAIS, ESPAÑOL,
DEUTSCH, ITALIANO, PìCCKàâ, CHINESE, JAPANESE
3. Im Menü SET wählen und die [SET]-Taste drücken.
1. Im KAMERA SETUP-Menü KAMERA ID auf EINO oder...

60
4. Anzeigeposition der Kamerakennung:
1. POSI wählen und die [SET]-Taste drücken.
→Die eingegebene Kamerakennung wird hervorgehoben auf dem Bildschirm angezeigt.
2. In die gewünschte Stelle verschieben und die [SET]-Taste drücken.
→Die Position wird eingestellt, und die Anzeige schaltet auf das KAMERA ID-Menü zurück.
Hinweis:• Durch Niederhalten der Tasten [RIGHT], [LEFT], [UP] oder [DOWN] für mindestens 1 Sekunde kann die Kamerakennung
schneller auf dem Bildschirm verschoben werden.
2. Einstellung...
