91

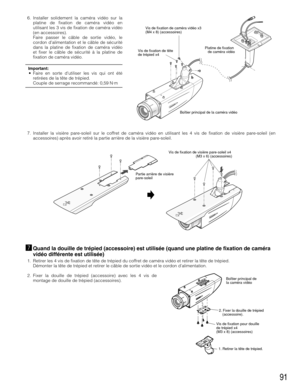

mQuand la douille de trépied (accessoire) est utilisée (quand une platine de fixation de caméra
vidéo différente est utilisée)
1. Retirer les 4 vis de fixation de tête de trépied du coffret de caméra vidéo et retirer la tête de trépied.
Démonter la tête de trépied et retirer le câble de sortie vidéo et le cordon dalimentation.
2. Fixer la douille de trépied (accessoire) avec les 4 vis de
montage de douille de trépied (accessoires).
Vis de fixation de visière pare-soleil x4
(M3 x 6) (accessoires)...

92

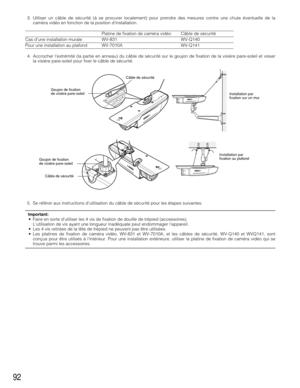

3. Utiliser un câble de sécurité (à se procurer localement) pour prendre des mesures contre une chute éventuelle de la
caméra vidéo en fonction de la position dinstallation.
Platine de fixation de caméra vidéo Câble de sécurité
Cas dune installation murale WV-831 WV-Q140
Pour une installation au plafond WV-7010A WV-Q141
4. Accrocher lextrémité (la partie en anneau) du câble de sécurité sur le goujon de fixation de la visière pare-soleil et visser
la visière pare-soleil pour fixer le câble de sécurité....

93
CAMERAConfigurer les paramétrages relatifs aux opérations exécutées par la caméra vidéo.
CAMÉRA ID Le titre de caméra vidéo peut être modifié et affiché sur lécran.
ALC Permet de configurer la méthode de contrôle de léclairage.
SHUTTER Sélectionner la vitesse dobturation.
CAG Sélectionne la méthode de réglage du gain.
VISION NUIT Ajuster la sensibilité.
SYNC Configurer la méthode de synchronisation.
BAL BLC Sélectionne la méthode de réglage de balance des blancs.
DÉTECT MVT Configurer les paramétrages...

94

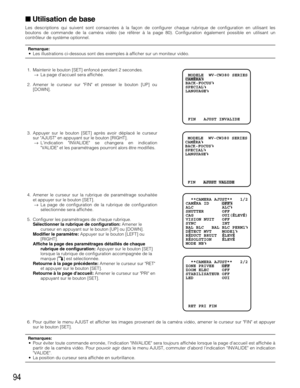

Utilisation de base
Les descriptions qui suivent sont consacrées à la façon de configurer chaque rubrique de configuration en utilisant les
boutons de commande de la caméra vidéo (se référer à la page 80). Configuration également possible en utilisant un
contrôleur de système optionnel.
Remarque: • Les illustrations ci-dessous sont des exemples à afficher sur un moniteur vidéo.
1. Maintenir le bouton [SET] enfoncé pendant 2 secondes.
→La page daccueil sera affichée.
2. Amener le curseur sur FIN et...

95

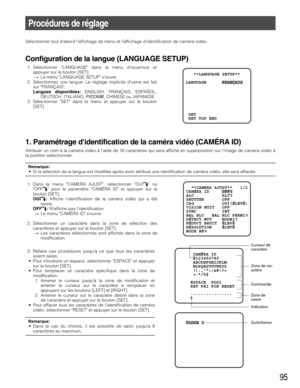

Procédures de réglage

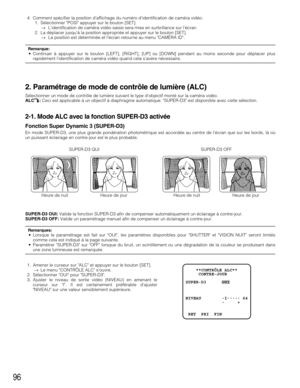

Sélectionner tout dabord laffichage de menu et laffichage didentification de caméra vidéo.
Configuration de la langue (LANGUAGE SETUP)
1. Sélectionner LANGUAGE dans le menu douverture et
appuyer sur le bouton [SET].
→Le menu LANGUAGE SETUP souvre.
2. Sélectionnez une langue. Le réglage implicite dusine est fait
sur FRANÇAIS.
Langues disponibles:ENGLISH, FRANÇAIS, ESPAÑOL,
DEUTSCH, ITALIANO, êìëëäàâ, CHINESE ou JAPANESE
3. Sélectionner SET dans le menu et appuyer sur le bouton...

96

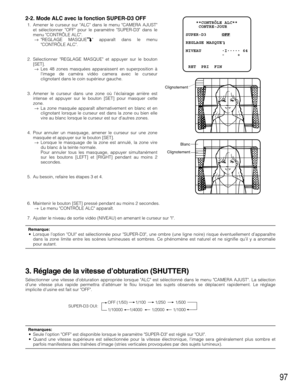

4. Comment spécifier la position d’affichage du numéro d’identification de caméra vidéo:
1. Sélectionner POSI appuyer sur le bouton [SET].
→Lidentification de caméra vidéo saisie sera mise en surbrillance sur lécran.
2. La déplacer jusquà la position appropriée et appuyer sur le bouton [SET].
→La position est déterminée et lécran retourne au menu CAMÉRA ID.
Remarque:• Continuer à appuyer sur le bouton [LEFT], [RIGHT], [UP] ou [DOWN] pendant au moins seconde pour déplacer plus
rapidement...

97
2-2. Mode ALC avec la fonction SUPER-D3 OFF
1. Amener le curseur sur ALC dans le menu CAMERA AJUST
et sélectionner OFF pour le paramètre SUPER-D3 dans le
menu CONTRÔLE ALC.
→REGLAGE MASQUEO apparaît dans le menu
CONTRÔLE ALC.
2. Sélectionner REGLAGE MASQUE et appuyer sur le bouton
[SET].
→Les 48 zones masquées apparaissent en superposition à
limage de caméra vidéo camera avec le curseur
clignotant dans le coin supérieur gauche.
3. Amener le curseur dans une zone où l’éclairage arrière est
intense et...

98

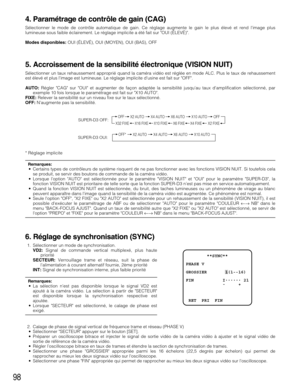

4. Paramétrage de contrôle de gain (CAG)
Sélectionner le mode de contrôle automatique de gain. Ce réglage augmente le gain le plus élevé et rend limage plus
lumineuse sous faible éclairement. Le réglage implicite a été fait sur OUI (ÉLEVÉ).
Modes disponibles:OUI (ÉLEVÉ), OUI (MOYEN), OUI (BAS), OFF
5. Accroissement de la sensibilité électronique (VISION NUIT)
Sélectionner un taux rehaussement approprié quand la caméra vidéo est réglée en mode ALC. Plus le taux de rehaussement
est élevé et plus limage...

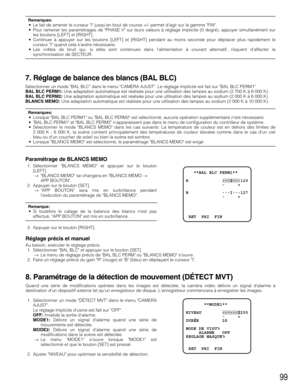

99
Remarques:•Le fait de amener le curseur I jusquen bout de course +/- permet dagir sur la gamme FIN.
•Pour ramener les paramétrages de PHASE V sur leurs valeurs à réglage implicite (0 degré), appuyer simultanément sur
les boutons [LEFT] et [RIGHT].
•Continuer à appuyer sur les boutons [LEFT] et [RIGHT] pendant au moins seconde pour déplacer plus rapidement le
curseur I quand cela savère nécessaire.
•Les crêtes de bruit qui, si elles sont contenues dans lalimentation à courant alternatif, risquent...

100

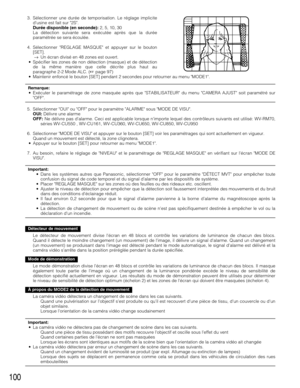

3. Sélectionner une durée de temporisation. Le réglage implicite
dusine est fait sur 2S.
Durée disponible (en seconde):2, 5, 10, 30
La détection suivante sera exécutée après que la durée
paramétrée se sera écoulée.
4. Sélectionner REGLAGE MASQUE et appuyer sur le bouton
[SET].
→Un écran divisé en 48 zones est ouvert.
•Spécifier les zones de non détection (masque) et de détection
de la même manière que celle décrite plus haut au
paragraphe 2-2 Mode ALC. (page 97)
•Maintenir enfoncé le bouton [SET]...
