2-2. ALC-Modus mit SUPER-D3 AUS
1. Den Cursor auf KAMERA SETUP-Menü auf ALC bewegen,
und im ALC CONT-Menü SUPER-D3 auf AUS setzen.
→Im ALC CONT-Menü erscheint der Posten SETUP
MASKEO.
2. SETUP MASKE wählen und die [SET]-Taste drücken.
→Dem Kamerabild werden 48 Maskenbereiche überlagert,
wobei der Cursor in der oberen linken Ecke blinkt.
3. Den Cursor auf einen Bildbereich bewegen, wo die Hinter-
grundbeleuchtung stark ist, und diesen Bereich durch
Betätigen der [SET]-Taste maskieren.
→Der maskierte...](http://img.usermanuals.tech/thumb/58/72262/w300_wz-cw380_wv-cw384_oi_d-60.png "Page 61
61
2-2. ALC-Modus mit SUPER-D3 AUS
1. Den Cursor auf KAMERA SETUP-Menü auf ALC bewegen,
und im ALC CONT-Menü SUPER-D3 auf AUS setzen.
→Im ALC CONT-Menü erscheint der Posten SETUP
MASKEO.
2. SETUP MASKE wählen und die [SET]-Taste drücken.
→Dem Kamerabild werden 48 Maskenbereiche überlagert,
wobei der Cursor in der oberen linken Ecke blinkt.
3. Den Cursor auf einen Bildbereich bewegen, wo die Hinter-
grundbeleuchtung stark ist, und diesen Bereich durch
Betätigen der [SET]-Taste maskieren.
→Der maskierte...")
61 2-2. ALC-Modus mit SUPER-D3 AUS 1. Den Cursor auf KAMERA SETUP-Menü auf ALC bewegen, und im ALC CONT-Menü SUPER-D3 auf AUS setzen. →Im ALC CONT-Menü erscheint der Posten SETUP MASKEO. 2. SETUP MASKE wählen und die [SET]-Taste drücken. →Dem Kamerabild werden 48 Maskenbereiche überlagert, wobei der Cursor in der oberen linken Ecke blinkt. 3. Den Cursor auf einen Bildbereich bewegen, wo die Hinter- grundbeleuchtung stark ist, und diesen Bereich durch Betätigen der [SET]-Taste maskieren. →Der maskierte...
Page 62
62 4. Einstellen der Verstärkungsregelung (AGC) Einen Modus für die Verstärkungsregelung wählen. Diese Einstellung hebt die Verstärkung an und erhellt das Bild bei schlechten Lichtverhältnissen. Die Vorgabe ist EIN (HOCH). Mögliche Einstellungen:EIN (HOCH), EIN (MITTEL), EIN (NIEDRIG), AUS 5. Elektronische Empfindlichkeitsanhebung (SENS UP) Wenn ALC gewählt wurde, eine passende Empfindlichkeitsanhebung wählen. Je höher der Wert, desto heller wird das Bild. Die werksseitige Vorgabeeinstellung ist AUS....
Page 63
![Page 63
63
•Die FEIN-Phase so wählen, dass die zwei Videosignale auf dem Oszillografen möglichst eng übereinstimmen.
Hinweise:•Durch Bewegen des I-Cursors über das +/-Ende hinaus verlagert sich der FEIN-Bereich.
•Gleichzeitiges Drücken der [RIGHT]- und [LEFT]-Tasten setzt V-PHASE auf die Vorgabe zurück (0 Grad).
•Durch Niederhalten der Tasten [RIGHT] und [LEFT] für 1 Sekunde kann der I-Cursor schneller verschoben werden.
•Etwaige Überschwingspitzen auf der Netzleitung können die NETZSYNC-Synchronisation stören....](http://img.usermanuals.tech/thumb/58/72262/w300_wz-cw380_wv-cw384_oi_d-62.png "Page 63
63
•Die FEIN-Phase so wählen, dass die zwei Videosignale auf dem Oszillografen möglichst eng übereinstimmen.
Hinweise:•Durch Bewegen des I-Cursors über das +/-Ende hinaus verlagert sich der FEIN-Bereich.
•Gleichzeitiges Drücken der [RIGHT]- und [LEFT]-Tasten setzt V-PHASE auf die Vorgabe zurück (0 Grad).
•Durch Niederhalten der Tasten [RIGHT] und [LEFT] für 1 Sekunde kann der I-Cursor schneller verschoben werden.
•Etwaige Überschwingspitzen auf der Netzleitung können die NETZSYNC-Synchronisation stören....")
63 •Die FEIN-Phase so wählen, dass die zwei Videosignale auf dem Oszillografen möglichst eng übereinstimmen. Hinweise:•Durch Bewegen des I-Cursors über das +/-Ende hinaus verlagert sich der FEIN-Bereich. •Gleichzeitiges Drücken der [RIGHT]- und [LEFT]-Tasten setzt V-PHASE auf die Vorgabe zurück (0 Grad). •Durch Niederhalten der Tasten [RIGHT] und [LEFT] für 1 Sekunde kann der I-Cursor schneller verschoben werden. •Etwaige Überschwingspitzen auf der Netzleitung können die NETZSYNC-Synchronisation stören....
Page 64
![Page 64
64

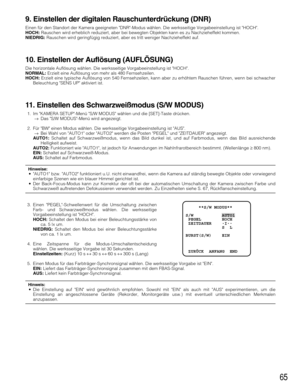

3. Verweilzeit wählen. Die Vorgabeeinstellung ist 2S.
Einstellzeiten (Sekunden):2, 5, 10, 30
Die nächste Erfassung erfolgt nach Ablauf der eingestellten
Zeitspanne.
4. SETUP MASKE wählen und die [SET]-Taste drücken.
→Ein in 48 Segmente unterteilter Bildschirm erscheint.
•Von der Erfassung auszuschließende (maskierte) Bereiche
und Erfassungsbereiche analog 2-2 ALC-Modus festlegen.
(Seite 61)
•Durch Niederhalten von [SET]-Taste für 2 Sekunden zum
MODE1-Menü zurückschalten.
Hinweis:•Bevor...](http://img.usermanuals.tech/thumb/58/72262/w300_wz-cw380_wv-cw384_oi_d-63.png "Page 64
64
3. Verweilzeit wählen. Die Vorgabeeinstellung ist 2S.
Einstellzeiten (Sekunden):2, 5, 10, 30
Die nächste Erfassung erfolgt nach Ablauf der eingestellten
Zeitspanne.
4. SETUP MASKE wählen und die [SET]-Taste drücken.
→Ein in 48 Segmente unterteilter Bildschirm erscheint.
•Von der Erfassung auszuschließende (maskierte) Bereiche
und Erfassungsbereiche analog 2-2 ALC-Modus festlegen.
(Seite 61)
•Durch Niederhalten von [SET]-Taste für 2 Sekunden zum
MODE1-Menü zurückschalten.
Hinweis:•Bevor...")
64 3. Verweilzeit wählen. Die Vorgabeeinstellung ist 2S. Einstellzeiten (Sekunden):2, 5, 10, 30 Die nächste Erfassung erfolgt nach Ablauf der eingestellten Zeitspanne. 4. SETUP MASKE wählen und die [SET]-Taste drücken. →Ein in 48 Segmente unterteilter Bildschirm erscheint. •Von der Erfassung auszuschließende (maskierte) Bereiche und Erfassungsbereiche analog 2-2 ALC-Modus festlegen. (Seite 61) •Durch Niederhalten von [SET]-Taste für 2 Sekunden zum MODE1-Menü zurückschalten. Hinweis:•Bevor...
Page 65
65 9. Einstellen der digitalen Rauschunterdrückung (DNR) Einen für den Standort der Kamera geeigneten DNR-Modus wählen. Die werksseitige Vorgabeeinstellung ist HOCH. HOCH:Rauschen wird erheblich reduziert, aber bei bewegten Objekten kann es zu Nachzieheffekt kommen. NIEDRIG:Rauschen wird geringfügig reduziert, aber es tritt weniger Nachzieheffekt auf. 10. Einstellen der Auflösung (AUFLÖSUNG) Die horizontale Auflösung wählen. Die werksseitige Vorgabeeinstellung ist HOCH. NORMAL:Erzielt eine Auflösung von...
Page 66
![Page 66
66

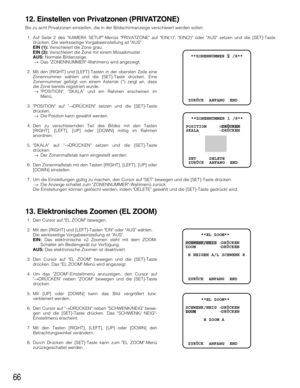

12. Einstellen von Privatzonen (PRIVATZONE)
Bis zu acht Privatzonen einstellen, die in der Bildschirmanzeige verschleiert werden sollen.
1. Auf Seite 2 des KAMERA SETUP-Menüs PRIVATZONE auf EIN(1), EIN(2) oder AUS setzen und die [SET]-Taste
drücken. Die werksseitige Vorgabeeinstellung ist AUS.
EIN (1):Verschleiert die Zone grau.
EIN (2):Verschleiert die Zone mit einem Mosaikmuster.
AUS:Normale Bildanzeige.
→Das ZONENNUMMER-Wahlmenü wird angezeigt.
2. Mit den [RIGHT] und [LEFT]-Tasten in der obersten...](http://img.usermanuals.tech/thumb/58/72262/w300_wz-cw380_wv-cw384_oi_d-65.png "Page 66
66
12. Einstellen von Privatzonen (PRIVATZONE)
Bis zu acht Privatzonen einstellen, die in der Bildschirmanzeige verschleiert werden sollen.
1. Auf Seite 2 des KAMERA SETUP-Menüs PRIVATZONE auf EIN(1), EIN(2) oder AUS setzen und die [SET]-Taste
drücken. Die werksseitige Vorgabeeinstellung ist AUS.
EIN (1):Verschleiert die Zone grau.
EIN (2):Verschleiert die Zone mit einem Mosaikmuster.
AUS:Normale Bildanzeige.
→Das ZONENNUMMER-Wahlmenü wird angezeigt.
2. Mit den [RIGHT] und [LEFT]-Tasten in der obersten...")
66 12. Einstellen von Privatzonen (PRIVATZONE) Bis zu acht Privatzonen einstellen, die in der Bildschirmanzeige verschleiert werden sollen. 1. Auf Seite 2 des KAMERA SETUP-Menüs PRIVATZONE auf EIN(1), EIN(2) oder AUS setzen und die [SET]-Taste drücken. Die werksseitige Vorgabeeinstellung ist AUS. EIN (1):Verschleiert die Zone grau. EIN (2):Verschleiert die Zone mit einem Mosaikmuster. AUS:Normale Bildanzeige. →Das ZONENNUMMER-Wahlmenü wird angezeigt. 2. Mit den [RIGHT] und [LEFT]-Tasten in der obersten...
Page 67
67 14. Automatischer Bildstabilisator (STABILIZER) Hierbei handelt es sich um eine elektronische Funktion, die ein Verwackeln des Kamerabildes bei Bewegungen des Montagemasts oder der Montagehalterung korrigiert. Die werksseitige Vorgabeeinstellung ist AUS. EIN:Verwackeln wird automatisch korrigiert. AUS:Bildstabilisator deaktiviert. Wichtig:•In Stellung EIN wird eine bestimmte Anzahl Pixel am CCD-Rand zur Verwackelkorrektur herangezogen. Dies kann zu einem geringfügigen Absinken der Auflösung und einem...
Page 68
![Page 68
68
FEST:Verriegelt das eingestellte Auflagemaß.
5. SETUP-SW LOCK auf EIN oder AUS setzen. Die werksseitige Vorgabeeinstellung ist AUS.
AUS:Der Bildschirm für manuelle Einstellung des Auflagemaßes kann bei angezeigtem Kamerabild mit der [SET]-Taste
geöffnet werden.
EIN:Der Bildschirm für manuelle Einstellung des Auflagemaßes kann nicht mit der [SET]-Taste geöffnet werden.
6. Das Auflagemaß kann durch gleichzeitiges Drücken der [RIGHT] und [LEFT]-Tasten auf die Vorgabe zurückgesetzt
werden.
Wichtig:•FEST...](http://img.usermanuals.tech/thumb/58/72262/w300_wz-cw380_wv-cw384_oi_d-67.png "Page 68
68
FEST:Verriegelt das eingestellte Auflagemaß.
5. SETUP-SW LOCK auf EIN oder AUS setzen. Die werksseitige Vorgabeeinstellung ist AUS.
AUS:Der Bildschirm für manuelle Einstellung des Auflagemaßes kann bei angezeigtem Kamerabild mit der [SET]-Taste
geöffnet werden.
EIN:Der Bildschirm für manuelle Einstellung des Auflagemaßes kann nicht mit der [SET]-Taste geöffnet werden.
6. Das Auflagemaß kann durch gleichzeitiges Drücken der [RIGHT] und [LEFT]-Tasten auf die Vorgabe zurückgesetzt
werden.
Wichtig:•FEST...")
68 FEST:Verriegelt das eingestellte Auflagemaß. 5. SETUP-SW LOCK auf EIN oder AUS setzen. Die werksseitige Vorgabeeinstellung ist AUS. AUS:Der Bildschirm für manuelle Einstellung des Auflagemaßes kann bei angezeigtem Kamerabild mit der [SET]-Taste geöffnet werden. EIN:Der Bildschirm für manuelle Einstellung des Auflagemaßes kann nicht mit der [SET]-Taste geöffnet werden. 6. Das Auflagemaß kann durch gleichzeitiges Drücken der [RIGHT] und [LEFT]-Tasten auf die Vorgabe zurückgesetzt werden. Wichtig:•FEST...
Page 69

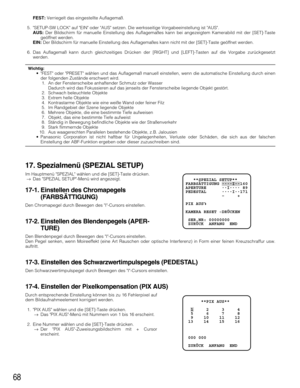

![Page 69
69
3. Den Cursor in die Mitte einer Fehlerstelle bewegen, bis diese
weniger auffällt. Abschließend die [SET]-Taste drücken.
→Die horizontale und vertikale Lage (Koordinaten) der
Fehlerstelle wird als 6stellige Zahl in der zweiten Zeile von
unten angezeigt.
→Die Geometrie der Fehlerstelle wird für die Korrektur
registriert.
→Der Bildschirm schaltet auf das PIX AUS-Menü zurück,
auf dem die Zahl nach erfolgter Registrierung mit *
gekennzeichnet ist.
4. Obige Schritte nach Bedarf wiederholen.
5. Um eine...](http://img.usermanuals.tech/thumb/58/72262/w300_wz-cw380_wv-cw384_oi_d-68.png "Page 69
69
3. Den Cursor in die Mitte einer Fehlerstelle bewegen, bis diese
weniger auffällt. Abschließend die [SET]-Taste drücken.
→Die horizontale und vertikale Lage (Koordinaten) der
Fehlerstelle wird als 6stellige Zahl in der zweiten Zeile von
unten angezeigt.
→Die Geometrie der Fehlerstelle wird für die Korrektur
registriert.
→Der Bildschirm schaltet auf das PIX AUS-Menü zurück,
auf dem die Zahl nach erfolgter Registrierung mit *
gekennzeichnet ist.
4. Obige Schritte nach Bedarf wiederholen.
5. Um eine...")
69 3. Den Cursor in die Mitte einer Fehlerstelle bewegen, bis diese weniger auffällt. Abschließend die [SET]-Taste drücken. →Die horizontale und vertikale Lage (Koordinaten) der Fehlerstelle wird als 6stellige Zahl in der zweiten Zeile von unten angezeigt. →Die Geometrie der Fehlerstelle wird für die Korrektur registriert. →Der Bildschirm schaltet auf das PIX AUS-Menü zurück, auf dem die Zahl nach erfolgter Registrierung mit * gekennzeichnet ist. 4. Obige Schritte nach Bedarf wiederholen. 5. Um eine...
Page 70

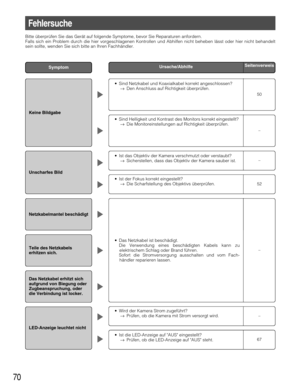

70 Seitenverweis Ursache/AbhilfeSymptom •Sind Netzkabel und Koaxialkabel korrekt angeschlossen? →Den Anschluss auf Richtigkeit überprüfen. Fehlersuche Keine Bildgabe Unscharfes Bild Netzkabelmantel beschädigt Teile des Netzkabels erhitzen sich. Das Netzkabel erhitzt sich aufgrund von Biegung oder Zugbeanspruchung, oder die Verbindung ist locker. LED-Anzeige leuchtet nicht 50 •Sind Helligkeit und Kontrast des Monitors korrekt eingestellt? →Die Monitoreinstellungen auf Richtigkeit überprüfen. – •Ist das...
