7 DE

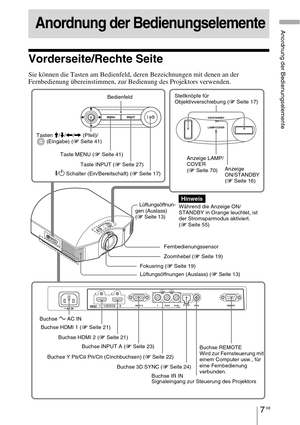

Anordnung der Bedienungselemente
Vorderseite/Rechte Seite
Sie können die Tasten am Bedienfeld, deren Bezeichnungen mit denen an der
Fernbedienung übereinstimmen, zur Bedienung des Projektors verwenden.
Anordnung der Bedienungselemente
Taste INPUT (1 Seite 27) Taste MENU (1 Seite 41)
Anzeige
ON/STANDBY
(1 Seite 16)
Fernbedienungssensor Lüftungsöffnun-
gen (Auslass)
(1 Seite 13)
?/1 Schalter (Ein/Bereitschaft) (1 Seite 17)Anzeige LAMP/
COVER
(1 Seite 70) Tasten M/m/

DE 8

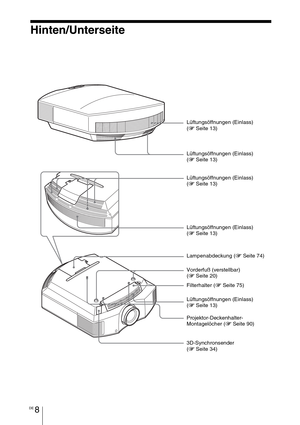

Hinten/Unterseite
Filterhalter (1 Seite 75) Lüftungsöffnungen (Einlass)
(1 Seite 13)
Lampenabdeckung (1 Seite 74) Lüftungsöffnungen (Einlass)
(1 Seite 13)
Projektor-Deckenhalter-
Montagelöcher (1 Seite 90) Vorderfuß (verstellbar)
(1 Seite 20) Lüftungsöffnungen (Einlass)
(1 Seite 13) Lüftungsöffnungen (Einlass)
(1 Seite 13)
Lüftungsöffnungen (Einlass)
(1 Seite 13)
3D-Synchronsender
(1 Seite 34)

9 DE

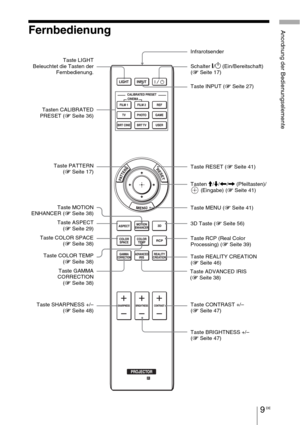

Anordnung der BedienungselementeFernbedienung
Taste INPUT (1 Seite 27)
Infrarotsender
Schalter
?/1 (Ein/Bereitschaft)
(1 Seite 17)
Taste COLOR SPACE
(1 Seite 38)Tasten M/m/

DE 10

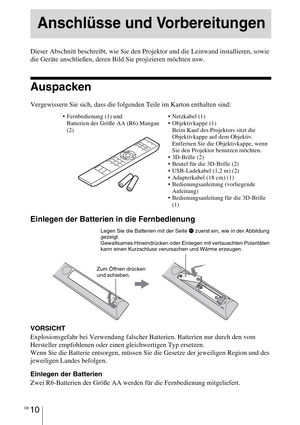

Dieser Abschnitt beschreibt, wie Sie den Projektor und die Leinwand installieren, sowie
die Geräte anschließen, deren Bild Sie projizieren möchten usw.
Auspacken
Vergewissern Sie sich, dass die folgenden Teile im Karton enthalten sind:
Einlegen der Batterien in die Fernbedienung
VORSICHT
Explosionsgefahr bei Verwendung falscher Batterien. Batterien nur durch den vom
Hersteller empfohlenen oder einen gleichwertigen Typ ersetzen.
Wenn Sie die Batterie entsorgen, müssen Sie die Gesetze der...

11 DE
Anschlüsse und Vorbereitungen

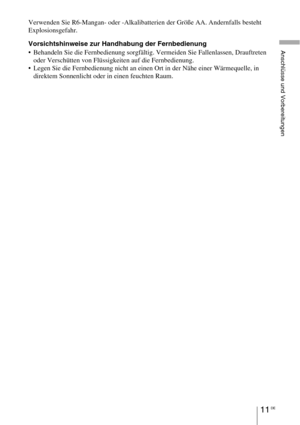

Verwenden Sie R6-Mangan- oder -Alkalibatterien der Größe AA. Andernfalls besteht
Explosionsgefahr.
Vorsichtshinweise zur Handhabung der Fernbedienung
 Behandeln Sie die Fernbedienung sorgfältig. Vermeiden Sie Fallenlassen, Drauftreten
oder Verschütten von Flüssigkeiten auf die Fernbedienung.
 Legen Sie die Fernbedienung nicht an einen Ort in der Nähe einer Wärmequelle, in
direktem Sonnenlicht oder in einen feuchten Raum.

DE 12
Schritt 1: Installieren des Projektors
Der Projektor projiziert Bilder, die von
einem Videorecorder oder einem anderen
Gerät ausgegeben werden.
Die Objektivverschiebung verschafft Ihnen
mehr Optionen zur Platzierung des
Projektors und zum bequemen Betrachten
von Bildern.
Ungeeignete Installation
Stellen Sie den Projektor nicht an
folgenden Orten auf, weil es sonst zu einer
Funktionsstörung oder Beschädigung des
Projektors kommen kann.
Schlecht belüftete Orte
Halten Sie einen Abstand von...

13 DE
Anschlüsse und Vorbereitungen

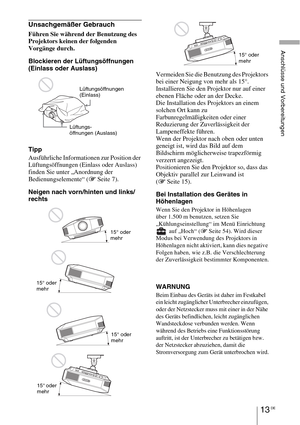

Unsachgemäßer Gebrauch
Führen Sie während der Benutzung des
Projektors keinen der folgenden
Vorgänge durch.
Blockieren der Lüftungsöffnungen
(Einlass oder Auslass)
Tipp
Ausführliche Informationen zur Position der
Lüftungsöffnungen (Einlass oder Auslass)
finden Sie unter „Anordnung der
Bedienungselemente“ (1 Seite 7).
Neigen nach vorn/hinten und links/
rechtsVermeiden Sie die Benutzung des Projektors
bei einer Neigung von mehr als 15°.
Installieren Sie den...

DE 14

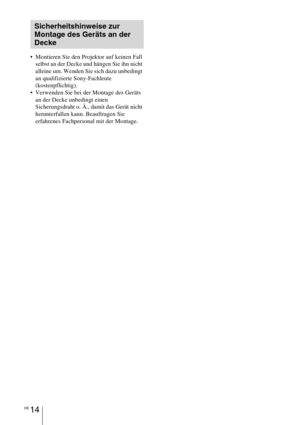

 Montieren Sie den Projektor auf keinen Fall
selbst an der Decke und hängen Sie ihn nicht
alleine um. Wenden Sie sich dazu unbedingt
an qualifizierte Sony-Fachleute
(kostenpflichtig).
 Verwenden Sie bei der Montage des Geräts
an der Decke unbedingt einen
Sicherungsdraht o. Ä., damit das Gerät nicht
herunterfallen kann. Beauftragen Sie
erfahrenes Fachpersonal mit der Montage.
Sicherheitshinweise zur
Montage des Geräts an der
Decke

15 DE

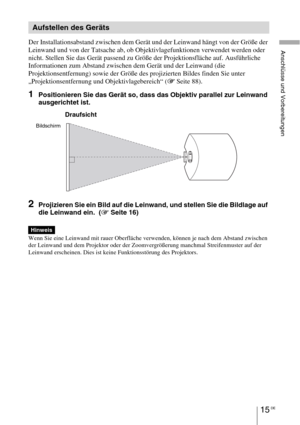

Anschlüsse und VorbereitungenDer Installationsabstand zwischen dem Gerät und der Leinwand hängt von der Größe der
Leinwand und von der Tatsache ab, ob Objektivlagefunktionen verwendet werden oder
nicht. Stellen Sie das Gerät passend zu Größe der Projektionsfläche auf. Ausführliche
Informationen zum Abstand zwischen dem Gerät und der Leinwand (die
Projektionsentfernung) sowie der Größe des projizierten Bildes finden Sie unter
„Projektionsentfernung und Objektivlagebereich“ (1 Seite 88)....

DE 16

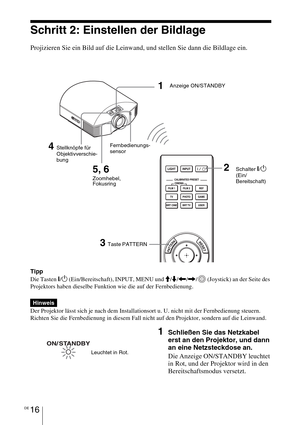

Schritt 2: Einstellen der Bildlage
Projizieren Sie ein Bild auf die Leinwand, und stellen Sie dann die Bildlage ein.
Tipp
Die Tasten
?/1 (Ein/Bereitschaft), INPUT, MENU und M/m/
