Sony Projector VPL-HW55ES User Manual

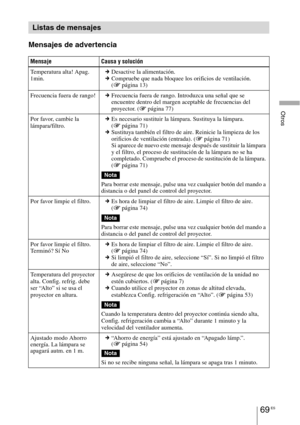

69 ES
Otros
Mensajes de advertencia
Listas de mensajes
Mensaje Causa y solución
Temperatura alta! Apag.
1min.cDesactive la alimentación.
cCompruebe que nada bloquee los orificios de ventilación.
(1 página 13)
Frecuencia fuera de rango!cFrecuencia fuera de rango. Introduzca una señal que se
encuentre dentro del margen aceptable de frecuencias del
proyector. (1 página 77)
Por favor, cambie la
lámpara/filtro.cEs necesario sustituir la lámpara. Sustituya la lámpara.
(1 página 71)
cSustituya también el...

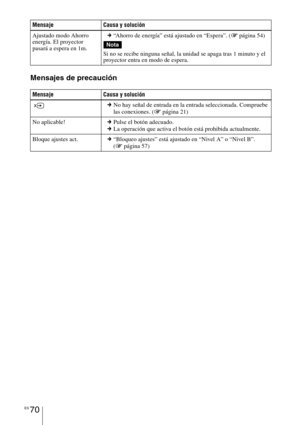

ES 70
Mensajes de precaución
Ajustado modo Ahorro
energía. El proyector
pasará a espera en 1m.c“Ahorro de energía” está ajustado en “Espera”. (1 página 54)
Si no se recibe ninguna señal, la unidad se apaga tras 1 minuto y el
proyector entra en modo de espera.
Mensaje Causa y solución
 cNo hay señal de entrada en la entrada seleccionada. Compruebe
las conexiones. (1 página 21)
No aplicable!cPulse el botón adecuado.
cLa operación que activa el botón está prohibida actualmente.
Bloque ajustes...

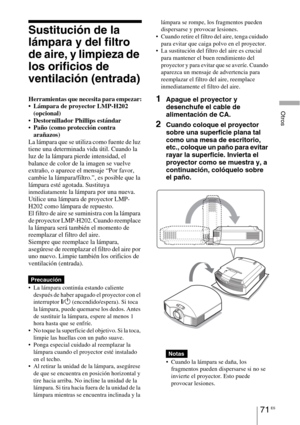

71 ES
Otros
Sustitución de la
lámpara y del filtro
de aire, y limpieza de
los orificios de
ventilación (entrada)
Herramientas que necesita para empezar:
 Lámpara de proyector LMP-H202
(opcional)
Destornillador Phillips estándar
Paño (como protección contra
arañazos)
La lámpara que se utiliza como fuente de luz
tiene una determinada vida útil. Cuando la
luz de la lámpara pierde intensidad, el
balance de color de la imagen se vuelve
extraño, o aparece el mensaje “Por favor,
cambie la...

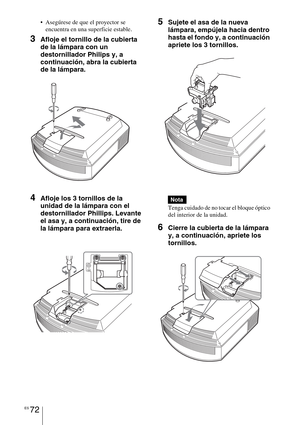

ES 72
 Asegúrese de que el proyector se
encuentra en una superficie estable.
3Afloje el tornillo de la cubierta
de la lámpara con un
destornillador Philips y, a
continuación, abra la cubierta
de la lámpara.
4Afloje los 3 tornillos de la
unidad de la lámpara con el
destornillador Phillips. Levante
el asa y, a continuación, tire de
la lámpara para extraerla.
5Sujete el asa de la nueva
lámpara, empújela hacia dentro
hasta el fondo y, a continuación
apriete los 3 tornillos.
Tenga cuidado de no...

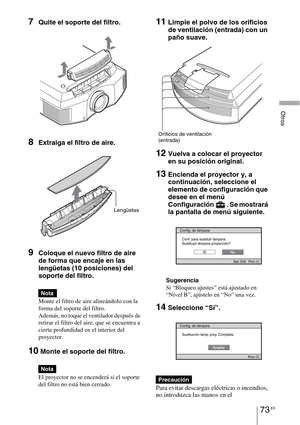

73 ES
Otros
7Quite el soporte del filtro.
8Extraiga el filtro de aire.
9Coloque el nuevo filtro de aire
de forma que encaje en las
lengüetas (10 posiciones) del
soporte del filtro.
Monte el filtro de aire alineándolo con la
forma del soporte del filtro.
Además, no toque el ventilador después de
retirar el filtro del aire, que se encuentra a
cierta profundidad en el interior del
proyector.
10 Monte el soporte del filtro.
El proyector no se encenderá si el soporte
del filtro no está bien cerrado....

ES 74
compartimento de sustitución de la lámpara,
ni permita que se introduzcan líquidos ni
ningún otro objeto.
 Asegúrese de utilizar la lámpara de proyector
LMP-H202 para la sustitución. Si utiliza
otras lámparas que no sean la LMP-H202, el
proyector puede averiarse.
 No olvide apagar el proyector y desenchufar
el cable de alimentación antes de sustituir la
lámpara; a continuación, compruebe que la
lámpara ON/STANDBY está apagada.
 El proyector no se encenderá si la lámpara no
está bien...

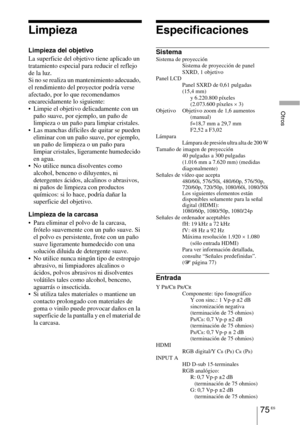

75 ES
Otros
Limpieza
Limpieza del objetivo
La superficie del objetivo tiene aplicado un
tratamiento especial para reducir el reflejo
de la luz.
Si no se realiza un mantenimiento adecuado,
el rendimiento del proyector podría verse
afectado, por lo que recomendamos
encarecidamente lo siguiente:
 Limpie el objetivo delicadamente con un
paño suave, por ejemplo, un paño de
limpieza o un paño para limpiar cristales.
 Las manchas difíciles de quitar se pueden
eliminar con un paño suave, por ejemplo,
un...

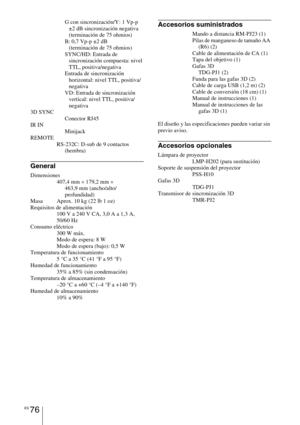

ES 76
G con sincronización/Y: 1 Vp-p
±2 dB sincronización negativa
(terminación de 75 ohmios)
B: 0,7 Vp-p ±2 dB
(terminación de 75 ohmios)
SYNC/HD: Entrada de
sincronización compuesta: nivel
TTL, positiva/negativa
Entrada de sincronización
horizontal: nivel TTL, positiva/
negativa
VD: Entrada de sincronización
vertical: nivel TTL, positiva/
negativa
3D SYNC
Conector RJ45
IR IN
Minijack
REMOTE
RS-232C: D-sub de 9 contactos
(hembra)
General
Dimensiones
407,4 mm × 179,2 mm ×
463,9 mm...

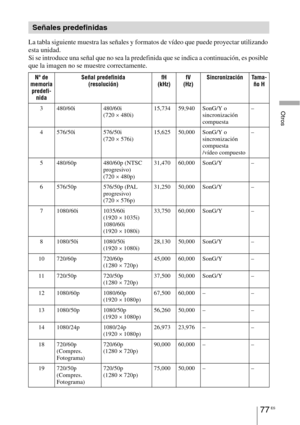

77 ES
Otros
La tabla siguiente muestra las señales y formatos de vídeo que puede proyectar utilizando
esta unidad.
Si se introduce una señal que no sea la predefinida que se indica a continuación, es posible
que la imagen no se muestre correctamente.
Señales predefinidas
Nº de
memoria
predefi-
nidaSeñal predefinida
(resolución)fH
(kHz)fV
(Hz)Sincronización Tama-
ño H
3 480/60i 480/60i
(720×480i)15,734 59,940 SonG/Y o
sincronización
compuesta–
4 576/50i 576/50i
(720×576i)15,625 50,000 SonG/Y o...

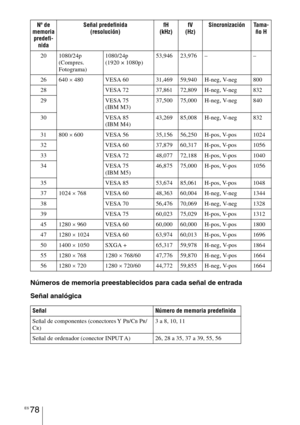

ES 78
Números de memoria preestablecidos para cada señal de entrada
Señal analógica
20 1080/24p
(Compres.
Fotograma)1080/24p
(1920 × 1080p)53,946 23,976 – –
26 640 × 480 VESA 60 31,469 59,940 H-neg, V-neg 800
28 VESA 72 37,861 72,809 H-neg, V-neg 832
29 VESA 75
(IBM M3)37,500 75,000 H-neg, V-neg 840
30 VESA 85
(IBM M4)43,269 85,008 H-neg, V-neg 832
31 800 × 600 VESA 56 35,156 56,250 H-pos, V-pos 1024
32 VESA 60 37,879 60,317 H-pos, V-pos 1056
33 VESA 72 48,077 72,188 H-pos, V-pos 1040
34 VESA 75
(IBM...
