Stiga Lawn Mower 8211-0208-09 Instruction Manual

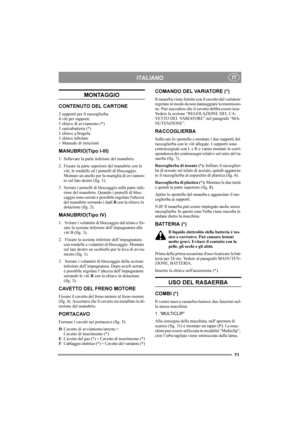

71
ITALIANOIT
MONTA GGIO
CONTENUTO DEL CARTONE
2 supporti per il raccoglierba
4 viti per supporti
1 chiave di avviamento (*)
1 caricabatteria (* )
1 chiave a brugola
1 chiave tubolare
+ Manuale di istruzioni
MANUBRIO(Tipo I-III)
1. Sollevare la parte inferiore del manubrio.
2. Fissare la parte superiore del manubrio con le
viti, le rondelle ed i pomelli di bloccaggio.
Montare un anello per la maniglia di avviamen-
to sul lato destro (fig. 1).
3. Serrare i pomelli di bloccaggio sulla parte infe-
riore...

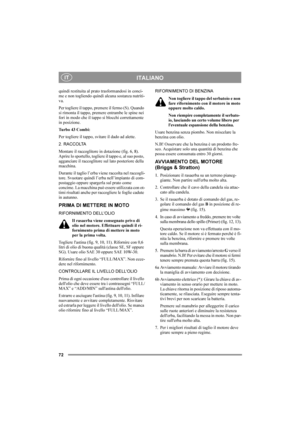

72
ITALIANOIT
quindi restituita al prato trasformandosi in conci-
me e non togliendo quindi alcuna sostanza nutriti-
va.
Per togliere il tappo, premere il fermo (S). Quando
si rimonta il tappo, premere entrambe le spine nei
fori in modo che il tappo si blocchi correttamente
in posizione.
Tu r b o  4 3  C o m b i :
Per togliere il tappo, svitare il dado ad alette.
2. RACCOLTA
Montare il raccoglitore in dotazione (fig. 6, 8).
Aprire lo sportello, togliere il tappo e, al suo posto,
agganciare il...

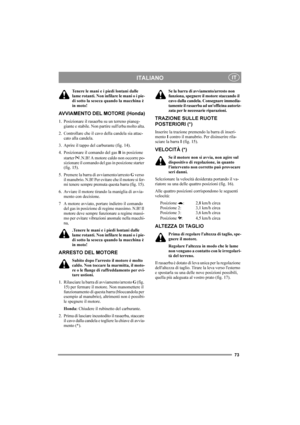

73
ITALIANOIT
Tenere le mani e i piedi lontani dalle
lame rotanti. Non infilare le mani o i pie-
di sotto la scocca quando la macchina è
in moto!
AVVIAMENTO DEL MOTORE (Honda)
1. Posizionare il rasaerba su un terreno pianeg-
giante e stabile. Non partire sullerba molto alta.
2. Controllare che il cavo della candela sia attac-
cato alla candela.
3. Aprire il tappo del carburante (fig. 14).
4. Posizionare il comando del gas B in posizione
starter   .N.B! A motore caldo non occorre po-
sizionare il...

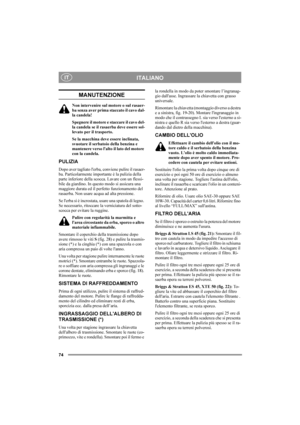

74
ITALIANOIT
MANUTENZIONE
Non intervenire sul motore o sul rasaer-
ba senza aver prima staccato il cavo dal-
la candela!
Spegnere il motore e staccare il cavo del-
la candela se il rasaerba deve essere sol-
levato per il trasporto.
Se la macchina deve essere inclinata,
svuotare il serbatoio della benzina e
mantenere verso lalto il lato del motore
con la candela.
PULIZIA
Dopo aver tagliato lerba, conviene pulire il rasaer-
ba. Particolarmente importante è la pulizia della
parte inferiore della...

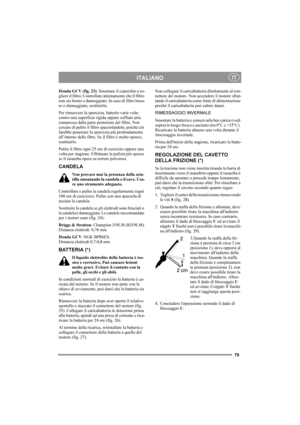

75
ITALIANOIT
Honda GCV (fig. 23): Smontare il coperchio e to-
gliere il filtro. Controllare attentamente che il filtro
non sia forato o danneggiato. In caso di filtro buca-
to o danneggiato, sostituirlo.
Per rimuovere la sporcizia, batterlo varie volte
contro una superficie rigida oppure soffiare aria
compressa dalla parte posteriore del filtro. Non
cercare di pulire il filtro spazzolandolo, poiché ciò
farebbe penetrare la sporcizia più profondamente
all’interno delle fibre. Se il filtro è molto...

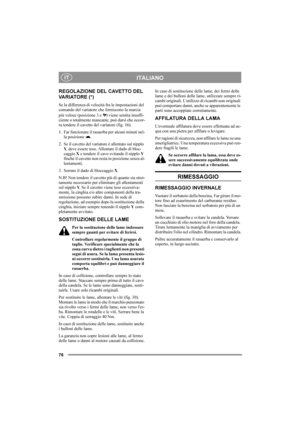

76
ITALIANOIT
REGOLAZIONE DEL CAVETTO DEL
VA R I AT O R E  ( * )
Se la differenza di velocità fra le impostazioni del
comando del variatore che forniscono la marcia
più veloce (posizione 3 e  ) viene sentita insuffi-
ciente o totalmente mancante, può darsi che occor-
ra tendere il cavetto del variatore (fig. 16).
1. Far funzionare il rasaerba per alcuni minuti nel-
la posizione  .
2. Se il cavetto del variatore è allentato sul nipplo
Y, deve essere teso. Allentare il dado di bloc-
caggio X e tendere...

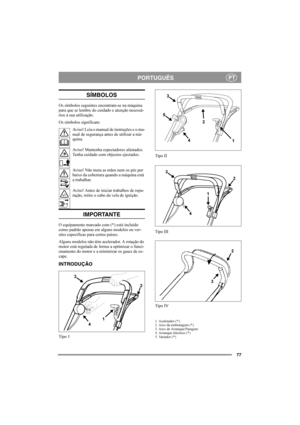

77
PORTUGUÊSPT
SÍMBOLOS
Os símbolos seguintes encontram-se na máquina
para que se lembre do cuidado e atenção necessá-
rios à sua utilização.
Os símbolos significam:
Aviso! Leia o manual de instruções e o ma-
nual de segurança antes de utilizar a má-
quina.
Aviso! Mantenha espectadores afastados.
Tenha cuidado com objectos ejectados.
Aviso! Não meta as mãos nem os pés por
baixo da cobertura quando a máquina está
a trabalhar.
Aviso! Antes de iniciar trabalhos de repa-
ração, retire o cabo da vela de...

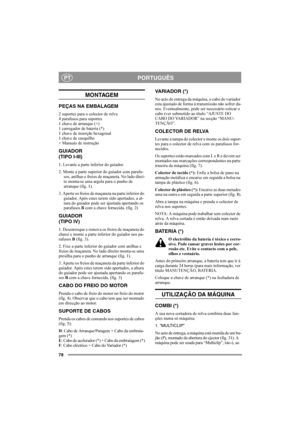

78
PORTUGUÊSPT
MONTAGEM
PEÇAS NA EMBALAGEM
2 suportes para o colector de relva
4 parafusos para suportes
1 chave de arranque (+)
1 carregador de bateria (*)
1 chave de inserção hexagonal
1 chave de casquilho
+ Manuais de instrução
GUIADOR
(TIPO I-III)
1. Levante a parte inferior do guiador.
2. Monte a parte superior do guiador com parafu-
sos, anilhas e freios de maçaneta. No lado direi-
to monta-se uma argola para o punho de
arranque (fig. 1).
3. Aperte os freios de maçaneta na parte inferior do...

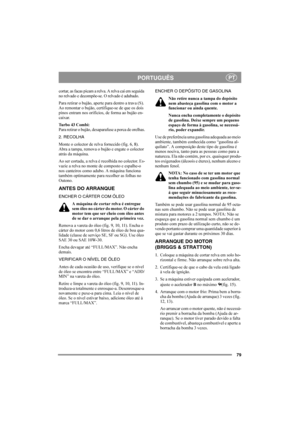

79
PORTUGUÊSPT
cortar, as facas picam a relva. A relva cai em seguida
no relvado e decompõe-se. O relvado é adubado.
Para retirar o bujão, aperte para dentro a trava (S).
Ao remontar o bujão, certifique-se de que os dois
pinos entram nos orifícios, de forma ao bujão en-
caixar.
Turbo 43 Combi:
Para retirar o bujão, desaparafuse a porca de orelhas.
2. RECOLHA
Monte o colector de relva fornecido (fig. 6, 8).
Abra a tampa, remova o bujão e engate o colector
atrás da máquina.
Ao ser cortada, a relva é...

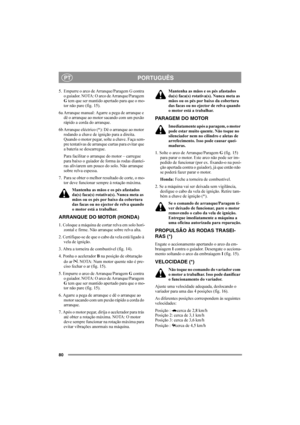

80
PORTUGUÊSPT
5. Empurre o arco de Arranque/Paragem G contra
o guiador. NOTA: O arco de Arranque/Paragem
G tem que ser mantido apertado para que o mo-
tor não pare (fig. 15).
6a Arranque manual: Agarre a pega de arranque e
dê o arranque ao motor sacando com um puxão
rápido a corda do arranque.
6b Arranque eléctrico (* ): Dê o arranque ao motor
rodando a chave de ignição para a direita.
Quando o motor pegar, solte a chave. Faça sem-
pre tentativas de arranque curtas para evitar que
a bateria se...
