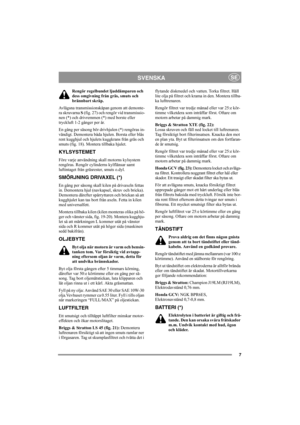

7
SVENSKASE
Rengör regelbundet ljuddämparen och
dess omgivning från gräs, smuts och
brännbart skräp.
Avlägsna transmissionskåpan genom att demonte-
ra skruvarna S (fig. 27) och rengör vid transmissio-
nen (*) och drivremmen (*) med borste eller
tryckluft 1-2 gånger per år.
En gång per säsong bör drivhjulen (*) rengöras in-
vändigt. Demontera båda hjulen. Borsta eller blås
rent kugghjul och hjulets kuggkrans från gräs och
smuts (fig. 18). Montera tillbaka hjulet.
KYLSYSTEMET
Före varje användning...

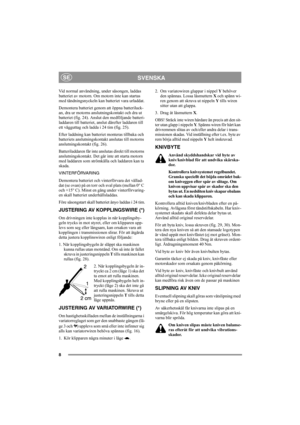

8
SVENSKASE
Vid normal användning, under säsongen, laddas
batteriet av motorn. Om motorn inte kan startas
med tändningsnyckeln kan batteriet vara urladdat.
Demontera batteriet genom att öppna batteriluck-
an, dra ur motorns anslutningskontakt och dra ut
batteriet (fig. 24). Anslut den medföljande batteri-
laddaren till batteriet, anslut därefter laddaren till
ett vägguttag och ladda i 24 tim (fig. 25).
Efter laddning kan batteriet monteras tillbaka och
batteriets anslutningskontakt anslutas till...

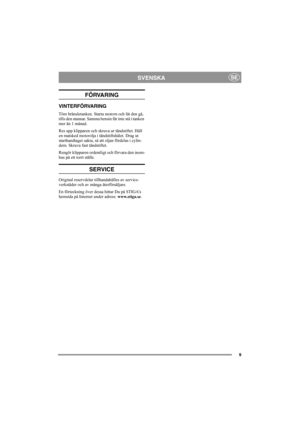

9
SVENSKASE
FÖRVARING
VINTERFÖRVARING
Töm bränsletanken. Starta motorn och låt den gå,
tills den stannar. Samma bensin får inte stå i tanken
mer än 1 månad.
Res upp klipparen och skruva ur tändstiftet. Häll
en matsked motorolja i tändstiftshålet. Drag ut
starthandtaget sakta, så att oljan fördelas i cylin-
dern. Skruva fast tändstiftet.
Rengör klipparen ordentligt och förvara den inom-
hus på ett torrt ställe.
SERVICE
Original reservdelar tillhandahålles av service-
verkstäder och av många...

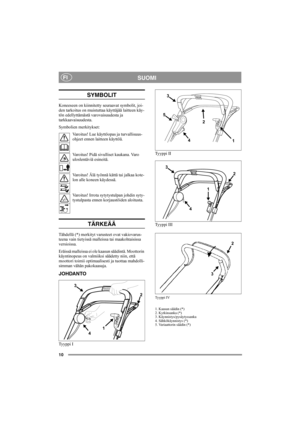

10
SUOMIFI
SYMBOLIT
Koneeseen on kiinnitetty seuraavat symbolit, joi-
den tarkoitus on muistuttaa käyttäjää laitteen käy-
tön edellyttämästä varovaisuudesta ja
tarkkaavaisuudesta.
Symbolien merkitykset:
Varoitus! Lue käyttöopas ja turvallisuus-
ohjeet ennen laitteen käyttöä.
Varoitus! Pidä sivulliset kaukana. Varo
uloslentäviä esineitä.
Varoitus! Älä työnnä kättä tai jalkaa kote-
lon alle koneen käydessä.
Varoitus! Irrota sytytystulpan johdin syty-
tystulpasta ennen korjaustöiden aloitusta.
TÄRKEÄÄ...

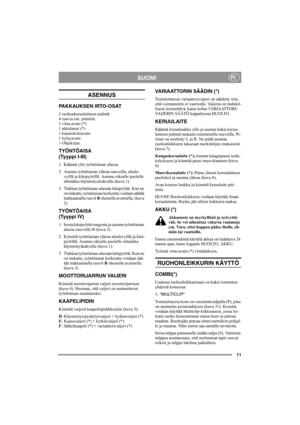

11
SUOMIFI
ASENNUS
PAKKAUKSEN IRTO-OSAT
2 ruohonkeruulaitteen pidintä
4 ruuvia em. pitimiin
1 virta-avain (*)
1 akkulaturi (*)
1 kuusiokoloavain
1 hylsyavain
+ Ohjekirjat
TYÖNTÖAISA
(Tyyppi I-III)
1. Käännä ylös työntöaisan alaosa.
2. Asenna työntöaisan yläosa ruuveilla, alusle-
vyillä ja käsipyörillä. Asenna oikealle puolelle
silmukka käynnistyskahvalle (kuva 1).
3. Tiukkaa työntöaisan alaosan käsipyörät. Kun ne
on tiukattu, työntöaisan korkeutta voidaan säätää
tiukkaamalla ruuvit B oheisella...

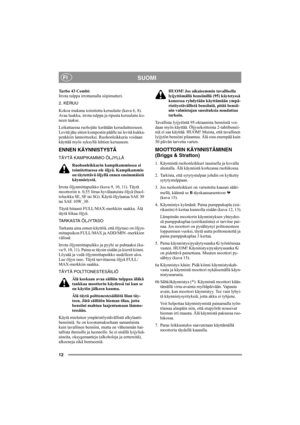

12
SUOMIFI
Turbo 43 Combi:
Irrota tulppa irrottamalla siipimutteri.
2. KERUU
Kokoa mukana toimitettu keruulaite (kuva 6, 8).
Avaa luukku, irrota tulppa ja ripusta keruulaite ko-
neen taakse.
Leikattaessa ruohojäte kerätään keruulaitteeseen.
Levitä jäte sitten kompostin päälle tai levitä kukka-
penkkiin lannoitteeksi. Ruohonleikkuria voidaan
käyttää myös syksyllä lehtien keruuseen.
ENNEN KÄYNNISTYSTÄ
TÄYTÄ KAMPIKAMMIO ÖLJYLLÄ
Ruohonleikkurin kampikammiossa ei
toimitettaessa ole öljyä. Kampikammio
on...

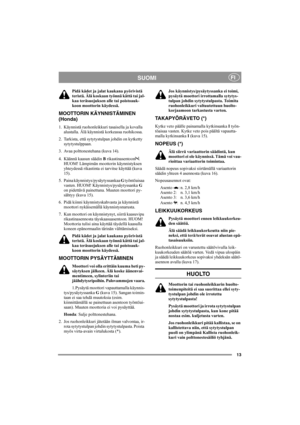

13
SUOMIFI
Pidä kädet ja jalat kaukana pyörivistä
teristä. Älä koskaan työnnä kättä tai jal-
kaa teräsuojuksen alle tai poistoauk-
koon moottorin käydessä.
MOOTTORIN KÄYNNISTÄMINEN
(Honda)
1. Käynnistä ruohonleikkuri tasaisella ja kovalla
alustalla. Älä käynnistä korkeassa ruohikossa.
2. Tarkista, että sytytystulpan johdin on kytketty
sytytystulppaan.
3. Avaa polttonestehana (kuva 14).
4. Käännä kaasun säädin B rikastinasentoon .
HUOM! Lämpimän moottorin käynnistyksen
yhteydessä rikastinta ei...

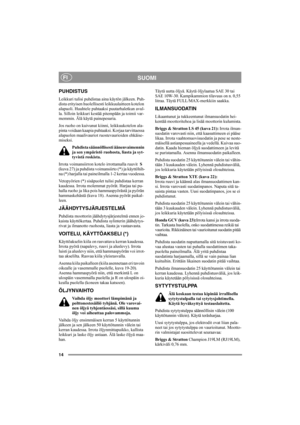

14
SUOMIFI
PUHDISTUS
Leikkuri tulisi puhdistaa aina käytön jälkeen. Puh-
dista erityisen huolellisesti leikkuulaitteen kotelon
alapuoli. Huuhtele puhtaaksi puutarhaletkun avul-
la. Silloin leikkuri kestää pitempään ja toimii var-
memmin. Älä käytä painepesuria.
Jos ruoho on kuivunut kiinni, leikkuukotelon ala-
pinta voidaan kaapia puhtaaksi. Korjaa tarvittaessa
alapuolen maalivauriot ruostevaurioiden ehkäise-
miseksi.
Puhdista säännöllisesti äänenvaimennin
ja sen ympäristö ruohosta, liasta ja syt-...

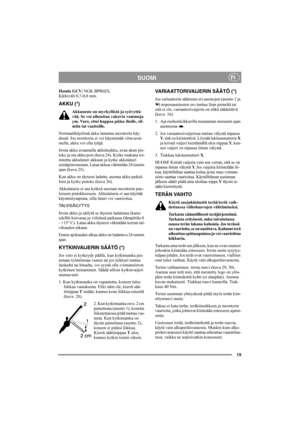

15
SUOMIFI
Honda GCV: NGK BPR6ES,
Kärkiväli 0,7-0,8 mm.
AKKU (*)
Akkuneste on myrkyllistä ja syövyttä-
vää. Se voi aiheuttaa vakavia vammoja
ym. Varo, ettei happoa pääse iholle, sil-
miin tai vaatteille.
Normaalikäytössä akku latautuu moottorin käy-
dessä. Jos moottoria ei voi käynnistää virta-avai-
mella, akku voi olla tyhjä.
Irrota akku avaamalla akkuluukku, avaa akun pis-
toke ja ota akku pois (kuva 24). Kytke mukana toi-
mitettu akkulaturi akkuun ja kytke akkulaturi
seinäpistorasiaan. Lataa akkua...

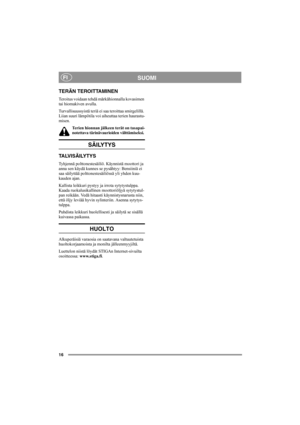

16
SUOMIFI
TERÄN TEROITTAMINEN
Teroitus voidaan tehdä märkähionnalla kovasimen
tai hiomakiven avulla.
Turvallisuussyistä teriä ei saa teroittaa smirgelillä.
Liian suuri lämpötila voi aiheuttaa terien haurastu-
misen.
Terien hionnan jälkeen terät on tasapai-
notettava tärinävaurioiden välttämiseksi.
SÄILYTYS
TA LV I S Ä I LY T Y S
Tyhjennä polttonestesäiliö. Käynnistä moottori ja
anna sen käydä kunnes se pysähtyy: Bensiiniä ei
saa säilyttää polttonestesäiliössä yli yhden kuu-
kauden ajan.
Kallista...
