Stiga Lawn Mower 8211 0208 11 Combi 55 48 43 Operators Manual

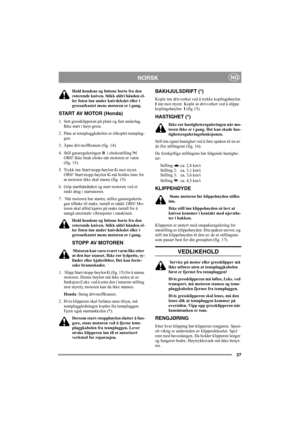

27
NORSKNO
Hold hendene og føttene borte fra den
roterende kniven. Stikk aldri hånden el-
ler foten inn under knivdekslet eller i
gressutkastet mens motoren er i gang.
START AV MOTOR (Honda)
1. Sett gressklipperen på plant og fast underlag.
Ikke start i høyt gress.
2. Påse at tennpluggkabelen er tilkoplet tennplug-
gen.
3. Åpne drivstoffkranen (fig. 14).
4. Still gassreguleringen B  i chokestilling  .
OBS! Ikke bruk choke når motoren er varm
(fig. 15).
5. Trykk inn Start/stopp-bøylen G mot styret....

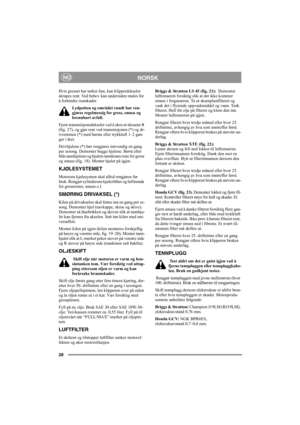

28
NORSKNO
Hvis gresset har tørket fast, kan klipperdekselet
skrapes rent. Ved behov kan undersiden males for
å forhindre rustskader.
Lydpotten og området rundt bør ren-
gjøres regelmessig for gress, smuss og
brennbart avfall.
Fjern transmisjonsdekselet ved å skru ut skruene S
(fig. 27), og gjør rent ved transmisjonen (*) og dr-
ivremmen (*) med børste eller trykkluft 1–2 gan-
ger i året.
Drivhjulene (*) bør rengjøres innvendig en gang
per sesong. Demonter begge hjulene. Børst eller
blås...

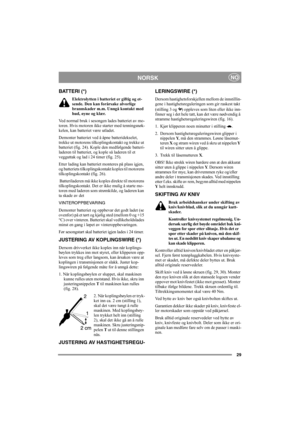

29
NORSKNO
BATTERI (*)
Elektrolytten i batteriet er giftig og et-
sende. Den kan forårsake alvorlige
brannskader m.m. Unngå kontakt med
hud, øyne og klær.
Ved normal bruk i sesongen lades batteriet av mo-
toren. Hvis motoren ikke starter med tenningsnøk-
kelen, kan batteriet være utladet.
Demonter batteriet ved å åpne batteridekselet,
trekke ut motorens tilkoplingskontakt og trekke ut
batteriet (fig. 24). Kople den medfølgende batteri-
laderen til batteriet, og kople så laderen til et
vegguttak og...

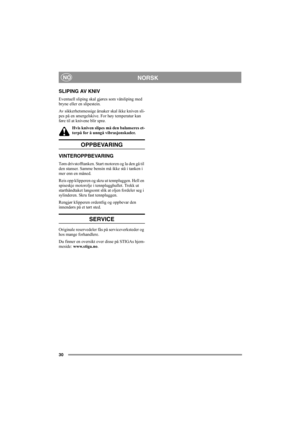

30
NORSKNO
SLIPING AV KNIV
Eventuell sliping skal gjøres som våtsliping med
bryne eller en slipestein.
Av sikkerhetsmessige årsaker skal ikke kniven sli-
pes på en smergelskive. For høy temperatur kan
føre til at knivene blir sprø.
Hvis kniven slipes må den balanseres et-
terpå for å unngå vibrasjonskader.
OPPBEVARING
VINTEROPPBEVARING
Tøm drivstofftanken. Start motoren og la den gå til
den stanser. Samme bensin må ikke stå i tanken i
mer enn en måned.
Reis opp klipperen og skru ut tennpluggen. Hell...

31
DEUTSCHDE

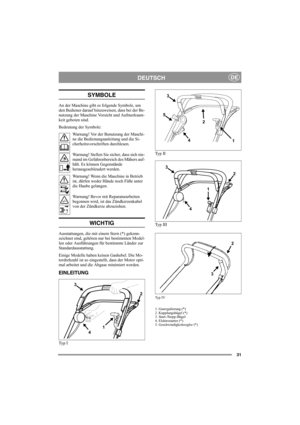

SYMBOLE
An der Maschine gibt es folgende Symbole, um
den Bediener darauf hinzuweisen, dass bei der Be-
nutzung der Maschine Vorsicht und Aufmerksam-
keit geboten sind.
Bedeutung der Symbole:
Warnung! Vor der Benutzung der Maschi-
ne die Bedienungsanleitung und die Si-
cherheitsvorschriften durchlesen.
Warnung! Stellen Sie sicher, dass sich nie-
mand im Gefahrenbereich des Mähers auf-
hält. Es können Gegenstände
herausgeschleudert werden.
Warnung! Wenn die Maschine in Betrieb
ist, dürfen...

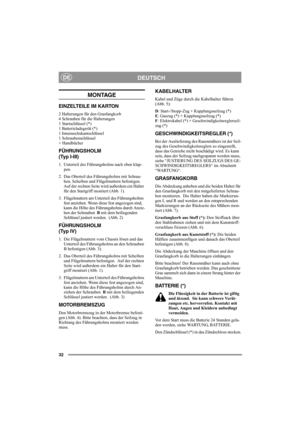

32
DEUTSCHDE
MONTAGE
EINZELTEILE IM KARTON
2 Halterungen für den Grasfangkorb
4 Schrauben für die Halterungen
1 Startschlüssel (*)
1 Batterieladegerät (*)
1 Innensechskantschlüssel
1 Schraubenschlüssel
+ Handbücher
FÜHRUNGSHOLM
(Typ I-III)
1. Unterteil des Führungsholms nach oben klap-
pen.
2. Das Oberteil des Führungsholms mit Schrau-
ben, Scheiben und Flügelmuttern befestigen.
Auf der rechten Seite wird außerdem ein Halter
für den Startgriff montiert (Abb. 1).
3. Flügelmuttern am Unterteil des...

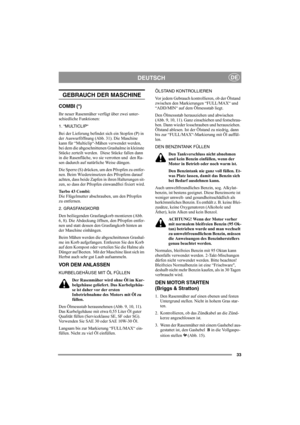

33
DEUTSCHDE
GEBRAUCH DER MASCHINE
COMBI (*)
Ihr neuer Rasenmäher verfügt über zwei unter-
schiedliche Funktionen:
1. “MULTICLIP“
Bei der Lieferung befindet sich ein Stopfen (P) in
der Auswurföffnung (Abb. 31). Die Maschine
kann für “Multiclip“-Mähen verwendet werden,
bei dem die abgeschnittenen Grashalme in kleinste
Stücke zerteilt werden.  Diese Stücke fallen dann
in die Rasenfläche, wo sie verrotten und  den Ra-
sen dadurch auf natürliche Weise düngen.
Die Sperre (S) drücken, um den Pfropfen zu...

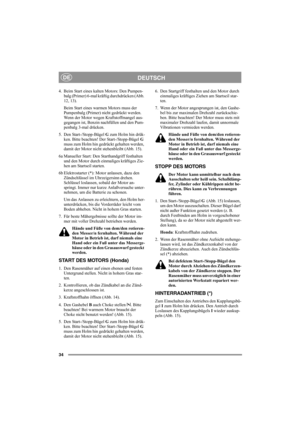

34
DEUTSCHDE
4. Beim Start eines kalten Motors: Den Pumpen-
balg (Primer) 6-mal kräftig durchdrücken (Abb.
12, 13).
Beim Start eines warmen Motors muss der
Pumpenbalg (Primer) nicht gedrückt werden.
Wenn der Motor wegen Kraftstoffmangel aus-
gegangen ist, Benzin nachfüllen und den Pum-
penbalg 3-mal drücken.
5. Den Start-/Stopp-Bügel G zum Holm hin drük-
ken. Bitte beachten! Der Start-/Stopp-Bügel G
muss zum Holm hin gedrückt gehalten werden,
damit der Motor nicht stehenbleibt (Abb. 15).
6a...

35
DEUTSCHDE

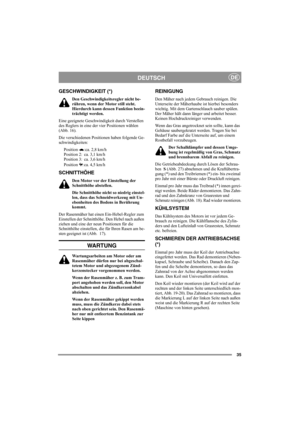

GESCHWINDIGKEIT (*)
Den Geschwindigkeitsregler nicht be-
rühren, wenn der Motor still steht.
Hierdurch kann dessen Funktion beein-
trächtigt werden.
Eine geeignete Geschwindigkeit durch Verstellen
des Reglers in eine der vier Positionen wählen
(Abb. 16).
Die verschiedenen Positionen haben folgende Ge-
schwindigkeiten:
Position  :ca. 2,8 km/h
Position 2:  ca. 3,1 km/h
Position 3:  ca. 3,6 km/h
Position : ca. 4,5 km/h
SCHNITTHÖHE
Den Motor vor der Einstellung der
Schnitthöhe abstellen....

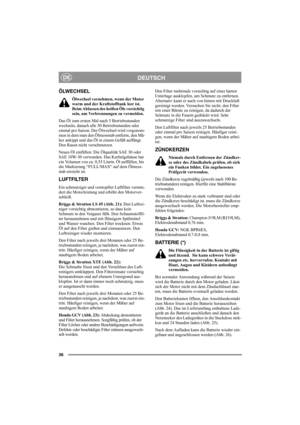

36
DEUTSCHDE
ÖLWECHSEL
Ölwechsel vornehmen, wenn der Motor
warm und der Kraftstofftank leer ist.
Beim Ablassen des heißen Öls vorsichtig
sein, um Verbrennungen zu vermeiden.
Das Öl zum ersten Mal nach 5 Betriebsstunden
wechseln, danach alle 50 Betriebsstunden oder
einmal pro Saison. Der Ölwechsel wird vorgenom-
men in dem man den Ölmessstab entfernt, den Mä-
her ankippt und das Öl in einem Gefäß auffängt.
Den Rasen nicht verschmutzen.
Neues Öl einfüllen: Die Ölqualität SAE 30 oder
SAE 10W-30...
