Stiga Lawn Mower 8211 0208 11 Combi 55 48 43 Operators Manual

17

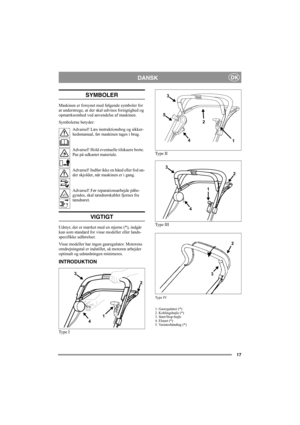

DANSKDK
SYMBOLER
Maskinen er forsynet med følgende symboler for
at understrege, at der skal udvises forsigtighed og
opmærksomhed ved anvendelse af maskinen.
Symbolerne betyder:
Advarsel! Læs instruktionsbog og sikker-
hedsmanual, før maskinen tages i brug.
Advarsel! Hold eventuelle tilskuere borte.
Pas på udkastet materiale.
Advarsel! Indfør ikke en hånd eller fod un-
der skjoldet, når maskinen er i gang.
Advarsel! Før reparationsarbejde påbe-
gyndes, skal tændrørskablet fjernes fra
tændrøret....

18

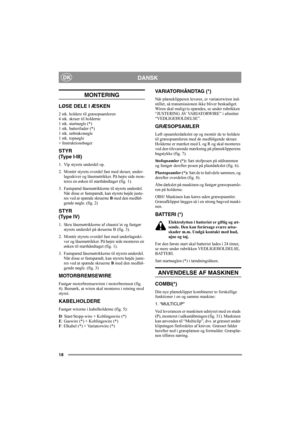

DANSKDK
MONTERING
LØSE DELE I ÆSKEN
2 stk. holdere til græsopsamleren
4 stk. skruer til holderne
1 stk. startnøgle (*)
1 stk. batterilader (*)
1 stk. unbrakonøgle
1 stk. topnøgle
+ Instruktionsbøger
STYR
(Type I-III)
1. Vip styrets underdel op.
2. Montér styrets overdel fast med skruer, under-
lagsskiver og låsemøtrikker. På højre side mon-
teres en øsken til starthåndtaget (fig. 1).
3. Fastspænd låsemøtrikkerne til styrets underdel.
Når disse er fastspændt, kan styrets højde juste-
res ved at...

19

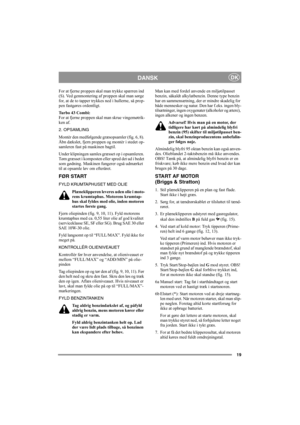

DANSKDK
For at fjerne proppen skal man trykke spærren ind
(S). Ved genmontering af proppen skal man sørge
for, at de to tapper trykkes ned i hullerne, så prop-
pen fastgøres ordentligt.
Turbo 43 Combi:
For at fjerne proppen skal man skrue vingemøtrik-
ken af.
2. OPSAMLING
Montér den medfølgende græsopsamler (fig. 6, 8).
Åbn dækslet, fjern proppen og montér i stedet op-
samleren fast på maskinen bagtil.
Under klipningen samles græsset op i opsamleren.
Tøm græsset i komposten eller spred det ud i...

20

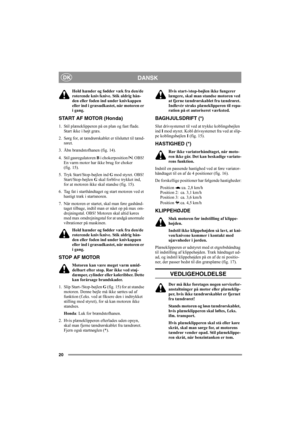

DANSKDK
Hold hænder og fødder væk fra den/de
roterende kniv/knive. Stik aldrig hån-
den eller foden ind under knivkappen
eller ind i græsudkastet, når motoren er
i gang.
START AF MOTOR (Honda)
1. Stil plæneklipperen på en plan og fast flade.
Start ikke i højt græs.
2. Sørg for, at tændrørskablet er tilsluttet til tænd-
røret.
3. Åbn brændstofhanen (fig. 14).
4. Stil gasregulatoren B i chokerposition  . OBS!
En varm motor har ikke brug for choker
(fig. 15).
5. Tryk Start/Stop-bøjlen ind G mod...

21

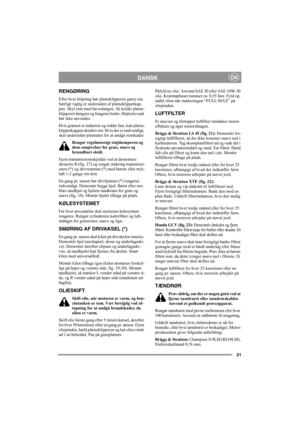

DANSKDK
RENGØRING
Efter hver klipning bør plæneklipperen gøres ren.
Særligt vigtig er undersiden af plæneklipperkap-
pen. Skyl rent med haveslangen. Så holder plæne-
klipperen længere og fungerer bedre. Højtryksvask
bør ikke anvendes.
Hvis græsset er indtørret og sidder fast, kan plæne-
klipperkappen skrabes ren. Hvis der er nødvendigt,
skal undersiden pletmales for at undgå rustskader.
Rengør regelmæssigt støjdæmperen og
dens omgivelser for græs, snavs og
brændbart skidt.
Fjern...

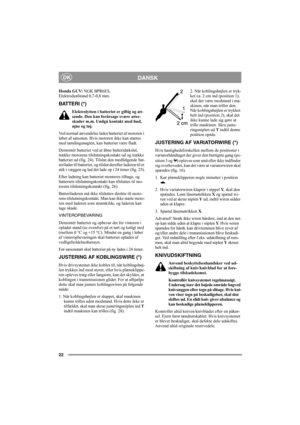

22
DANSKDK
Honda GCV: NGK BPR6ES,
Elektrodeafstand 0,7-0,8 mm.
BATTERI (*)
Elektrolytten i batteriet er giftig og æt-
sende. Den kan forårsage svære ætse-
skader m.m. Undgå kontakt med hud,
øjne og tøj.
Ved normal anvendelse lades batteriet af motoren i
løbet af sæsonen. Hvis motoren ikke kan startes
med tændingsnøglen, kan batteriet være fladt.
Demontér batteriet ved at åbne batteridækslet,
trække motorens tilslutningskontakt ud og trække
batteriet ud (fig. 24). Tilslut den medfølgende bat-...

23
DANSKDK
For at skifte kniv, skal man løsne skruen (fig. 29,
30). Montér den nye kniv, så det stansede logo
vender opad mod knivfæstet (ikke mod græsset).
Monteres tilbage som vist på billedet. Stram skru-
en godt til. Tilspændingsmoment 40 Nm.
Ved udskiftning af kniv bør knivbolten også skif-
tes ud.
Garantien dækker ikke beskadigelse af kniv eller
knivfæste, eller motorskader, der er forårsaget af
påkørsel.
Ved udskiftning af kniv, knivfæste og knivbolt
skal man altid anvende originale...

24

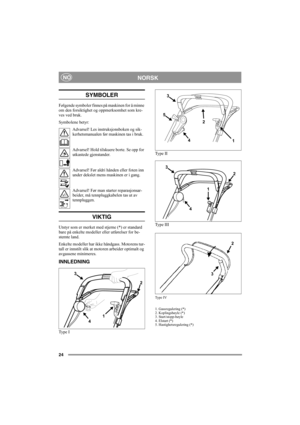

NORSKNO
SYMBOLER
Følgende symboler finnes på maskinen for å minne
om den forsiktighet og oppmerksomhet som kre-
ves ved bruk.
Symbolene betyr:
Advarsel! Les instruksjonsboken og sik-
kerhetsmanualen før maskinen tas i bruk.
Advarsel! Hold tilskuere borte. Se opp for
utkastede gjenstander.
Advarsel! Før aldri hånden eller foten inn
under dekslet mens maskinen er i gang.
Advarsel! Før man starter reparasjonsar-
beider, må tennpluggkabelen tas ut av
tennpluggen.
VIKTIG
Utstyr som er merket med...

25

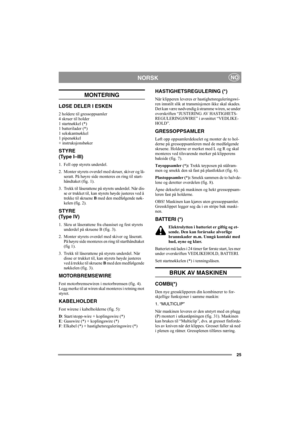

NORSKNO
MONTERING
LØSE DELER I ESKEN
2 holdere til gressoppsamler
4 skruer til holder
1 startnøkkel (*)
1 batterilader (*)
1 sekskantnøkkel
1 pipenøkkel
+ instruksjonsbøker
STYRE
(Type I–III)
1. Fell opp styrets underdel.
2. Monter styrets overdel med skruer, skiver og lå-
seratt. På høyre side monteres en ring til start-
håndtaket (fig. 1).
3. Trekk til låserattene på styrets underdel. Når dis-
se er trukket til, kan styrets høyde justeres ved å
trekke til skruene B med den medfølgende nøk-...

26

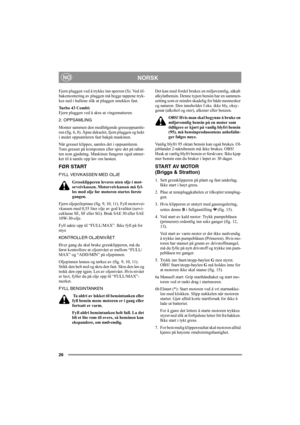

NORSKNO
Fjern pluggen ved å trykke inn sperren (S). Ved til-
bakemontering av pluggen må begge tappene tryk-
kes ned i hullene slik at pluggen smekkes fast.
Turbo 43 Combi:
Fjern pluggen ved å skru ut vingemutteren.
2. OPPSAMLING
Monter sammen den medfølgende gressoppsamle-
ren (fig. 6, 8). Åpne dekselet, fjern pluggen og hekt
i stedet oppsamleren fast bakpå maskinen.
Når gresset klippes, samles det i oppsamleren.
Tøm gresset på komposten eller spre det på rabat-
ten som gjødning. Maskinen fungerer...
