Stiga Lawn Mower 8211 0208 11 Combi 55 48 43 Operators Manual

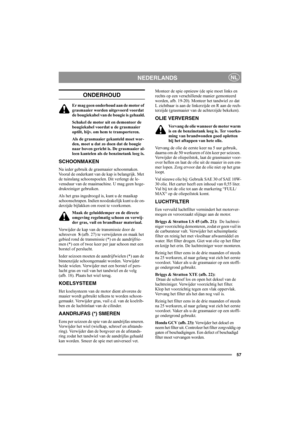

57
NEDERLANDSNL
ONDERHOUD
Er mag geen onderhoud aan de motor of
grasmaaier worden uitgevoerd voordat
de bougiekabel van de bougie is gehaald.
Schakel de motor uit en demonteer de
bougiekabel voordat u de grasmaaier
optilt, bijv. om hem te transporteren.
Als de grasmaaier gekanteld moet wor-
den, moet u dat zo doen dat de bougie
naar boven gericht is. De grasmaaier al-
leen kantelen als de benzinetank leeg is.
SCHOONMAKEN
Na ieder gebruik de grasmaaier schoonmaken.
Vooral de onderkant van de kap is...

58
NEDERLANDSNL
Om vuil te verwijderen, klop het filter verscheide-
ne malen tegen een hard oppervlak of blaas met
luchtdruk vanaf de achterzijde van het filter. Pro-
beer het filter niet schoon te borstelen, aangezien
hierdoor vuil in de vezels komt. Een zeer vuil filter
dient te worden vervangen.
Reinig het lichtfilter na 25 werkuren of één keer
per seizoen. Vaker als u de grasmaaier op een stof-
fige ondergrond gebruikt.
BOUGIE
De bougie of bougiekabel niet verwijde-
ren als u wilt zien of er een...

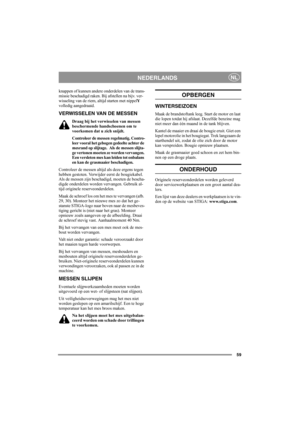

59
NEDERLANDSNL
knappen of kunnen andere onderdelen van de trans-
missie beschadigd raken. Bij afstellen na bijv. ver-
wisseling van de riem, altijd starten met nippelY
volledig aangedraaid.
VERWISSELEN VAN DE MESSEN
Draag bij het verwisselen van messen
beschermende handschoenen om te
voorkomen dat u zich snijdt.
Controleer de messen regelmatig. Contro-
leer vooral het gebogen gedeelte achter de
mesrand op slijtage.  Als de messen slijta-
ge vertonen moeten ze worden vervangen.
Een versleten mes kan...

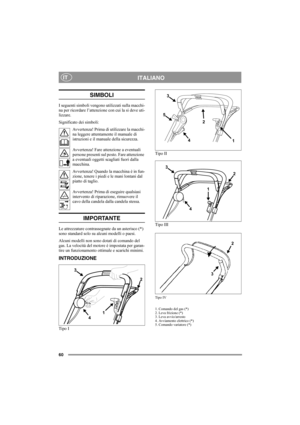

60
ITALIANOIT
SIMBOLI
I seguenti simboli vengono utilizzati sulla macchi-
na per ricordare l’attenzione con cui la si deve uti-
lizzare.
Significato dei simboli:
Avvertenza! Prima di utilizzare la macchi-
na leggere attentamente il manuale di
istruzioni e il manuale della sicurezza.
Avvertenza! Fare attenzione a eventuali
persone presenti sul posto. Fare attenzione
a eventuali oggetti scagliati fuori dalla
macchina.
Avvertenza! Quando la macchina è in fun-
zione, tenere i piedi e le mani lontani dal...

61
ITALIANOIT
INSTALLAZIONE
PARTI NON FISSATE ALL’INTERNO
DELLA CONFEZIONE
2 supporti per il raccoglierba
4 viti per i supporti
1 chiavetta di accensione (*)
1 carica batteria (*)
1 chiave a brugola
1 chiave a tubo
+ Libretti d’istruzioni
MANICO
(Tipi I-III)
1. Piegare verso l’alto la parte inferiore del manico.
2. Montare la parte superiore del manico sui sup-
porti servendosi di viti, rondelle e rosette di si-
curezza. Sul lato destro della manopola di
avviamento è presente un’aletta (fig. 1).
3....

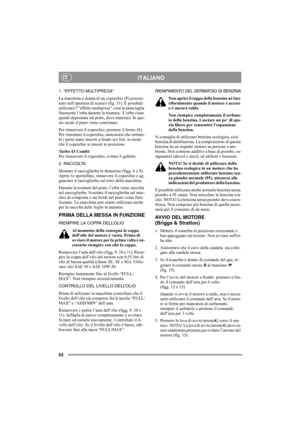

62
ITALIANOIT
1. “EFFETTO MULTIPRESA”
La macchina è dotata di un coperchio (P) posizio-
nato nell’apertura di scarico (fig. 31). È possibile
utilizzare l’”effetto multipresa”, cioè la lama taglia
finemente l’erba durante la tosatura.  L’erba viene
quindi depositata sul prato, dove marcisce. In que-
sto modo il prato viene concimato.
Per rimuovere il coperchio, premere il fermo (S).
Per rimontare il coperchio, assicurarsi che entram-
bi i perni siano inseriti a fondo nei fori, in modo
che il...

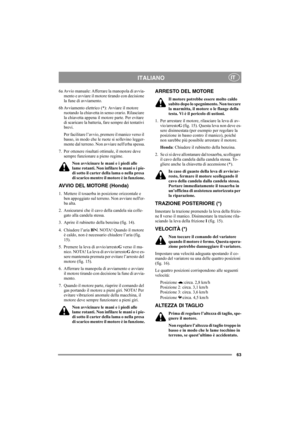

63
ITALIANOIT
6a Avvio manuale: Afferrare la manopola di avvia-
mento e avviare il motore tirando con decisione
la fune di avviamento.
6b Avviamento elettrico (*): Avviare il motore
ruotando la chiavetta in senso orario. Rilasciare
la chiavetta appena il motore parte. Per evitare
di scaricare la batteria, fare sempre dei tentativi
brevi.
Per facilitare l’avvio, premere il manico verso il
basso, in modo che le ruote si sollevino legger-
mente dal terreno. Non avviare nellerba spessa.
7. Per ottenere...

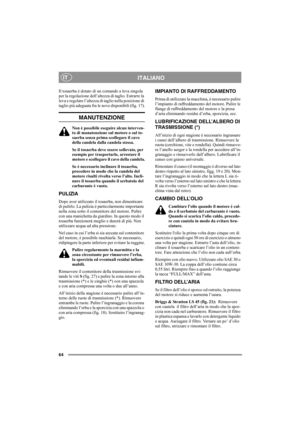

64
ITALIANOIT
Il tosaerba è dotato di un comando a leva singola
per la regolazione dell’altezza di taglio. Estrarre la
leva e regolare l’altezza di taglio nella posizione di
taglio più adeguata fra le nove disponibili (fig. 17).
MANUTENZIONE
Non è possibile eseguire alcun interven-
to di manutenzione sul motore o sul to-
saerba senza prima scollegare il cavo
della candela dalla candela stessa.
Se il tosaerba deve essere sollevato, per
esempio per trasportarlo, arrestare il
motore e scollegare il...

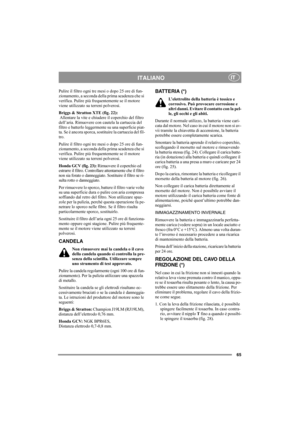

65
ITALIANOIT
Pulire il filtro ogni tre mesi o dopo 25 ore di fun-
zionamento, a seconda della prima scadenza che si
verifica. Pulire più frequentemente se il motore
viene utilizzato su terreni polverosi.
Briggs & Stratton XTE (fig. 22):
 Allentare la vite e chiudere il coperchio del filtro
dell’aria. Rimuovere con cautela la cartuccia del
filtro e batterlo leggermente su una superficie piat-
ta. Se è ancora sporca, sostituire la cartuccia del fil-
tro.
Pulire il filtro ogni tre mesi o dopo 25 ore di...

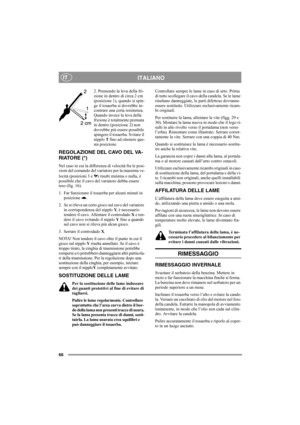

66
ITALIANOIT
2. Premendo la leva della fri-
zione in dentro di circa 2 cm
(posizione 1), quando si spin-
ge il tosaerba si dovrebbe in-
contrare una certa resistenza.
Quando invece la leva della
frizione è totalmente premuta
in dentro (posizione 2) non
dovrebbe più essere possibile
spingere il tosaerba. Svitare il
nipplo T fino ad ottenere que-
sta posizione.
REGOLAZIONE DEL CAVO DEL VA-
RIATORE (*)
Nel caso in cui la differenza di velocità fra le posi-
zioni del comando del variatore per la...
