Stiga Lawn Mower 8211-3500-02 12,5 12,5 HST Instruction Manual

75
NEDERLANDSNL
geopend worden (mag uitsluitend door een vak-
man gedaan worden) hoeven ze normaal niet bijge-
vuld te worden.
LUCHTFILTER
Belangrijk! Laat de motor alleen draaien wanneer
het luchtfilter gemonteerd is.
Reinig het voorfilter I om de 3 maanden of om de
25 werkuren, afhankelijk van wat het eerst van toe-
passing is (afb 17).
Reinig het papierfilter J één keer per jaar of om de
100 werkuren, afhankelijk van wat het eerst van
toepassing is (afb 17).
NB! Reinig vaker indien de machine in...

76
NEDERLANDSNL
4. De V-riem wegnemen.
5. De nieuwe V-riem monteren met de overige de-
len in omgekeerde volgorde.
6. De riembeugel L bij de motorriemschijf moet,
wanneer de V-riem gespannen is, 3 - 5 mm van de
V-riem liggen.
AANDRIJFRIEM MOTOR - TRANSMISSIE
1. De riembeugel L bij de motorriemschijf losma-
ken en opzij draaien (afb 20).
2. De onderste V-riem aflichten.
3. De spanrol O op de koppelingsarm losschro-
even.
4. De V-riem wegnemen.
5. De nieuwe V-riem monteren met de andere de-
len in...

77
NEDERLANDSNL
AFSTELLEN VAN DE NEUTRALE
STAND (12,5 HST)
Als de machine beweegt (kruipt) wanneer de
aandrijfhendel in de gemarkeerde neutrale stand
staat, moet hij worden afgesteld.
1. Start de motor en laat hem stationair draaien.
2. Het koppelingspedaal mag niet zijn ingetrapt.
(Daarvoor is vereist dat er een persoon op de zit-
ting zit, anders stopt de motor).
3. Maak de schroeven Y iets los (afb 24).
4. Verplaats, met de aandrijfhendel in de neutrale
stand, gelijktijdig het sperplaatje en de...

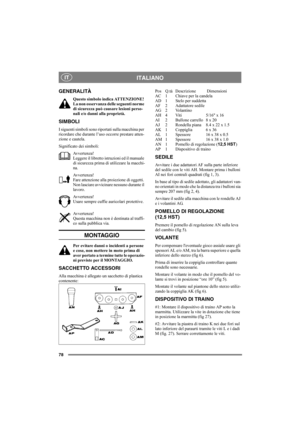

78
ITALIANOIT
GENERALITÀ
Questo simbolo indica ATTENZIONE!
La non osservanza delle seguenti norme
di sicurezza può causare lesioni perso-
nali e/o danni alla proprietà.
SIMBOLI
I siguenti simboli sono riportati sulla macchina per
ricordare che durante l’uso occorre prestare atten-
zione e cautela.
Significato dei simboli:
Avvertenza!
Leggere il libretto istruzioni ed il manuale
di sicurezza prima di utilizzare la macchi-
na.
Avvertenza!
Fare attenzione alla proiezione di oggetti.
Non lasciare...

79
ITALIANOIT
COFANO MOTORE
Allentare la vite che fissa la sezione anteriore del
cofano motore al telaio.
Sganciare quindi i tre occhielli di gomma D e E
(fig 7).
Togliere il cofano motore sollevandolo in senso
obliquo verso lalto/allindietro.
Prima delluso - installare il carter nero sul cofano
motore.
E vietato utilizzare la macchina senza
cofano motore. Rischio di ustioni e
schiacciamento.
BATTERIA
La batteria di tipo a valvola ha una tensione nomi-
nale di 12 V. La batteria non richiede...

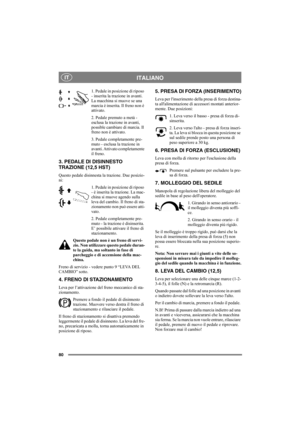

80
ITALIANOIT
1. Pedale in posizione di riposo
- inserita la trazione in avanti.
La macchina si muove se una
marcia è inserita. Il freno non è
attivato.
2. Pedale premuto a metà -
esclusa la trazione in avanti,
possible cambiare di marcia. Il
freno non è attivato.
3. Pedale completamente pre-
muto - esclusa la trazione in
avanti. Attivato completamente
il freno.
3. PEDALE DI DISINNESTO
TRAZIONE (12,5 HST)
Questo pedale disinnesta la trazione. Due posizio-
ni:
1. Pedale in posizione di riposo...

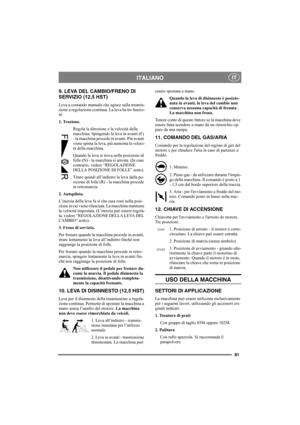

81
ITALIANOIT
9. LEVA DEL CAMBIO/FRENO DI
SERVIZIO (12,5 HST)
Leva a comando manuale che agisce sulla trasmis-
sione a regolazione continua. La leva ha tre funzio-
ni:
1. Trazione.
Regola la direzione e la velocità della
macchina. Spingendo la leva in avanti (F)
- la macchina procede in avanti. Più avanti
viene spinta la leva, più aumenta la veloci-
tà della macchina.
Quando la leva si trova nella posizione di
folle (N) - la macchina si arresta. (In caso
contrario, vedere “REGOLAZIONE
DELLA...

82
ITALIANOIT
3. Spalatura di neve
Con pala da neve. Si raccomandano le catene
da neve ed i contrappesi per le ruote.
4. Raccolta di erba e foglie
Con raccoglierba a rimorchio 30 oppure 42.
5. Trasporto di erba e foglie
Con carrello.
Al dispositivo di traino può essere applicata una
forza verticale massima di 100 N.
Nel dispositivo di traino, la forza di spinta su ac-
cessori trainati può ammontare al massimo a 500
N.
PRIMA DI METTERE IN MOTO
Prima di mettere in moto leggere atten-
tamente queste...

83
ITALIANOIT
- accendere il motore, sedersi, sollevarsi un poco
- il motore deve fermarsi (12,5 HST).
- accendere nuovamente il motore, sedersi,
collegare la presa di forza, sollevarsi un
poco - la presa di forza deve disinnestarsi.
- accendere il motore, sedersi, premere il pedale,
attivare il freno di stazionamento, scendere dal-
la macchina - la macchina non deve fermarsi
(12,5 HST).
Se il sistema di sicurezza non funziona,
non utilizzare la macchina! Consegnare
la macchina ad un centro di...

84
ITALIANOIT
MANUTENZIONE
Non intervenire mai sulla macchina
senza aver prima:
-spento il motore
-tolta la chiave di accensione
-staccato il filo dalla candela
-inserito il freno di stazionamento
-disinserito la presa di forza.
LAVAGGIO
Per ridurre il rischio di incendi:
- Tenere motore, marmitta, batteria e
serbatoio del carburante liberi da erba,
foglie ed olio.
- Controllare regolarmente che non vi
siano perdite di olio e/o carburante.
N.B.! Lavando la macchina con un getto d’acqua a
forte...
