Stiga Lawn Tractor 8211 0010 70 Ready HST Operators Manual

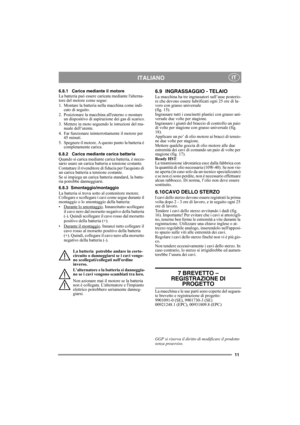

11
ITALIANOIT
6.8.1 Carica mediante il motore
La batteria può essere caricata mediante lalterna-
tore del motore come segue:
1. Montare la batteria nella macchina come indi-
cato di seguito.
2. Posizionare la macchina allesterno o montare
un dispositivo di aspirazione dei gas di scarico.
3. Mettere in moto seguendo le istruzioni del ma-
nuale dell’utente.
4. Far funzionare ininterrottamente il motore per
45 minuti.
5. Spegnere il motore. A questo punto la batteria è
completamente carica.
6.8.2 Carica...

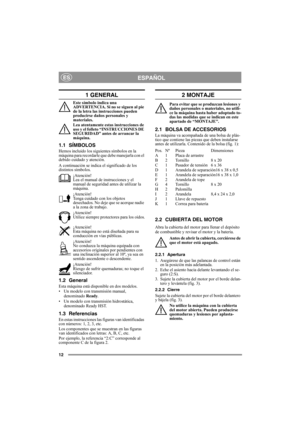

12
ESPAÑOLES
1 GENERAL
Este símbolo indica una
ADVERTENCIA. Si no se siguen al pie
de la letra las instrucciones pueden
producirse daños personales y
materiales.
Lea atentamente estas instrucciones de
uso y el folleto “INSTRUCCIONES DE
SEGURIDAD” antes de arrancar la
máquina.
1.1 SÍMBOLOS
Hemos incluido los siguientes símbolos en la
máquina para recordarle que debe manejarla con el
debido cuidado y atención.
A continuación se indica el significado de los
distintos símbolos.
¡Atención!
Lea el...

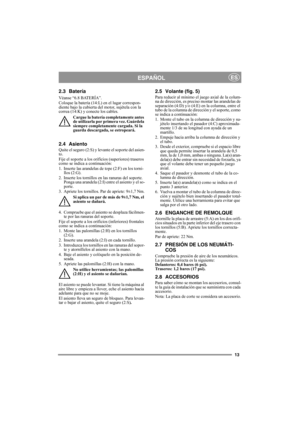

13
ESPAÑOLES
2.3 Batería
Véanse “6.8 BATERÍA”.
Coloque la batería (14:L) en el lugar correspon-
diente bajo la cubierta del motor, sujétela con la
correa (14:K) y conecte los cables.
Cargue la batería completamente antes
de utilizarla por primera vez. Guárdela
siempre completamente cargada. Si la
guarda descargada, se estropeará.
2.4 Asiento
Quite el seguro (2:S) y levante el soporte del asien-
to.
Fije el soporte a los orificios (superiores) traseros
como se indica a continuación:
1. Inserte las...

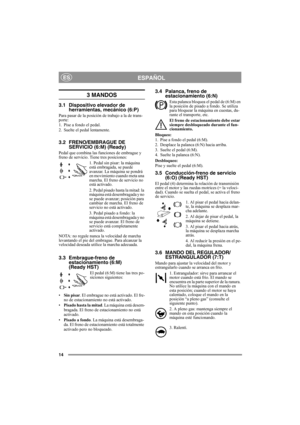

14
ESPAÑOLES
3 MANDOS
3.1 Dispositivo elevador de
herramientas, mecánico (6:P)
Para pasar de la posición de trabajo a la de trans-
porte:
1. Pise a fondo el pedal.
2. Suelte el pedal lentamente.
3.2 FRENO/EMBRAGUE DE
SERVICIO (6:M) (Ready)
Pedal que combina las funciones de embrague y
freno de servicio. Tiene tres posiciones:
1. Pedal sin pisar: la máquina
está embragada, se puede
avanzar. La máquina se pondrá
en movimiento cuando meta una
marcha. El freno de servicio no
está activado.
2. Pedal...

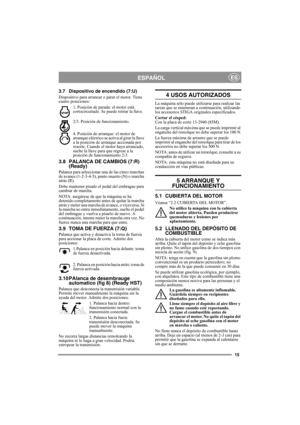

15
ESPAÑOLES
3.7 Dispositivo de encendido (7:U)
Dispositivo para arrancar o parar el motor. Tiene
cuatro posiciones:
1. Posición de parada: el motor está
cortocircuitado. Se puede retirar la llave.
2/3. Posición de funcionamiento.
4. Posición de arranque: el motor de
arranque eléctrico se activa al girar la llave
a la posición de arranque accionada por
resorte. Cuando el motor haya arrancado,
suelte la llave para que regrese a la
posición de funcionamiento 2/3.
3.8 PALANCA DE CAMBIOS (7:R)...

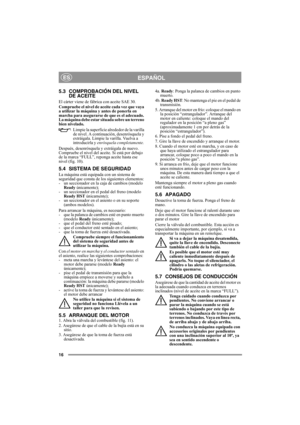

16
ESPAÑOLES
5.3 COMPROBACIÓN DEL NIVEL
DE ACEITE
El cárter viene de fábrica con aceite SAE 30.
Compruebe el nivel de aceite cada vez que vaya
a utilizar la máquina y antes de ponerla en
marcha para asegurarse de que es el adecuado.
La máquina debe estar situada sobre un terreno
bien nivelado.
Limpie la superficie alrededor de la varilla
de nivel. A continuación, desenrósquela y
extráigala. Limpie la varilla. Vuelva a
introducirla y enrósquela completamente.
Después, desenrósquela y extráigala...

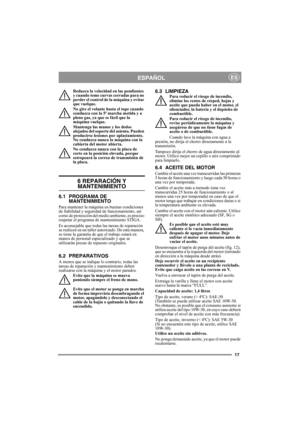

17
ESPAÑOLES
Reduzca la velocidad en las pendientes
y cuando tome curvas cerradas para no
perder el control de la máquina y evitar
que vuelque.
No gire el volante hasta el tope cuando
conduzca con la 5ª marcha metida y a
pleno gas, ya que es fácil que la
máquina vuelque.
Mantenga las manos y los dedos
alejados del soporte del asiento. Pueden
producirse lesiones por aplastamiento.
No conduzca nunca la máquina con la
cubierta del motor abierta.
No conduzca nunca con la placa de
corte en la...

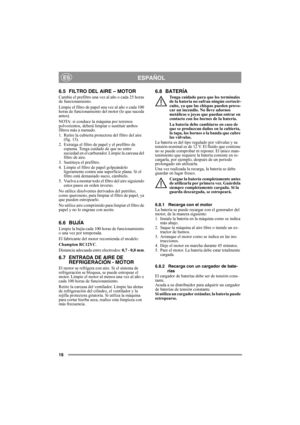

18
ESPAÑOLES
6.5 FILTRO DEL AIRE – MOTOR
Cambie el prefiltro una vez al año o cada 25 horas
de funcionamiento.
Limpie el filtro de papel una vez al año o cada 100
horas de funcionamiento del motor (lo que suceda
antes).
NOTA: si conduce la máquina por terrenos
polvorientos, deberá limpiar o sustituir ambos
filtros más a menudo.
1.  Retire la cubierta protectora del filtro del aire
(fig. 13).
2.  Extraiga el filtro de papel y el prefiltro de
espuma. Tenga cuidado de que no entre
suciedad en el...

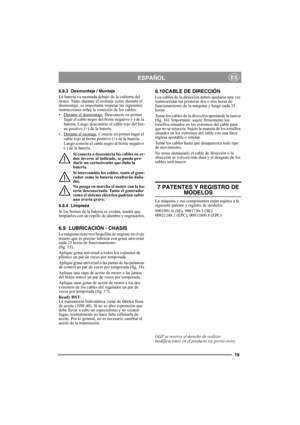

19
ESPAÑOLES
6.8.3 Desmontaje / Montaje
La batería va montada debajo de la cubierta del
motor. Tanto durante el montaje como durante el
desmontaje, es importante respetar las siguientes
instrucciones sobre la conexión de los cables:
• Durante el desmontaje
. Desconecte en primer
lugar el cable negro del borne negativo (-) de la
batería. Luego desconecte el cable rojo del bor-
ne positivo (+) de la batería.
• Durante el montaje
. Conecte en primer lugar el
cable rojo al borne positivo (+) de la...

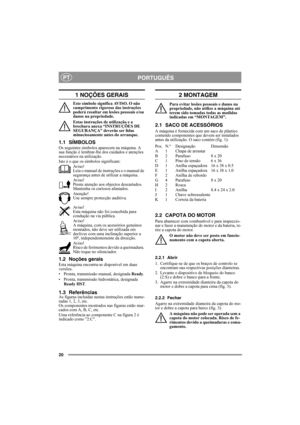

20
PORTUGUÊSPT
1 NOÇÕES GERAIS
Este símbolo significa AVISO. O não
cumprimento rigoroso das instruções
poderá resultar em lesões pessoais e/ou
danos na propriedade.
Estas instruções de utilização e a
brochura anexa “INSTRUÇÕES DE
SEGURANÇA” deverão ser lidas
minuciosamente antes do arranque.
1.1 SÍMBOLOS
Os seguintes símbolos aparecem na máquina. A
sua função é lembrar-lhe dos cuidados e atenções
necessários na utilização.
Isto é o que os símbolos significam:
Av i s o !
Leia o manual de...
