Stiga Lawn Tractor 8211 0010 70 Ready HST Operators Manual

51
ČEŠTINACZ
6.8.1 Nabíjení pomocí motoru
Akumulátor lze nabíjet pomocí generátoru motoru.
Postupujte následovně:
1. Podle následujícího obrázku nainstalujte
akumulátor.
2. Stroj postavte ven nebo namontujte zařízení na
odvádění výfukových plynů.
3. Nastartujte motor podle pokynů v uživatelské
příručce.
4. Nechte motor běžet nepřetržitě 45 minut.
5. Vypněte motor. Akumulátor je nyní zcela
nabitý.
6.8.2 Nabíjení akumulátoru pomocí
nabíječky
Při nabíjení akumulátoru pomocí nabíječky se
musí používat...

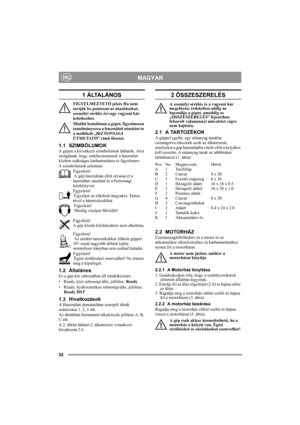

52
MAGYARHU
1 ÁLTALÁNOS
FIGYELMEZTETŐ jelzés Ha nem
tartják be pontosan az utasításokat,
személyi sérülés és/vagy vagyoni kár
keletkezhet.
Mielőtt beindítaná a gépet, figyelmesen
tanulmányozza a használati utasítást és
a mellékelt „BIZTONSÁGI
ÚTMUTATÓ” című füzetet.
1.1 SZIMBÓLUMOK
A gépen a következő szimbólumok láthatók. Arra
szolgálnak, hogy emlékeztessenek a használat
közben szükséges karbantartásra és figyelemre.
A szimbólumok jelentése:
Figyelem!
 A gép használata előtt olvassa el a...

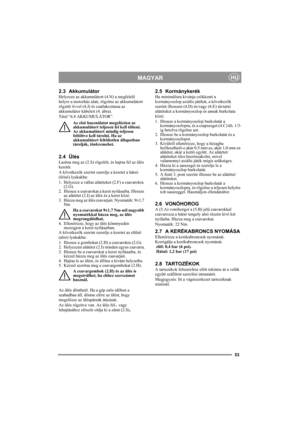

53
MAGYARHU
2.3 Akkumulátor
Helyezze az akkumulátort (4.N) a megfelelő
helyre a motorház alatt, rögzítse az akkumulátort
rögzítő övvel (4.J) és csatlakoztassa az
akkumulátor kábeleit (4. ábra).
Tétel “6.8 AKKUMULÁTOR”.
Az első használatot megelőzően az
akkumulátort teljesen fel kell tölteni.
Az akkumulátort mindig teljesen
feltöltve kell tárolni. Ha az
akkumulátort feltöltetlen állapotban
tárolják, tönkremehet.
2.4 Ülés
Lazítsa meg az (2.S) rögzítőt, és hajtsa fel az ülés
keretét.
A következők...

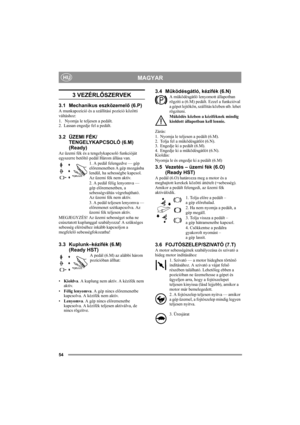

54
MAGYARHU
3 VEZÉRLŐSZERVEK
3.1 Mechanikus eszközemelő (6.P)
A munkapozíció és a szállítási pozíció közötti
váltáshoz:
1.  Nyomja le teljesen a pedált.
2. Lassan engedje fel a pedált.
3.2 ÜZEMI FÉK/
TENGELYKAPCSOLÓ (6.M)
(Ready)
Az üzemi fék és a tengelykapcsoló funkcióját
egyszerre betöltő pedál Három állása van.
1. A pedál felengedve — gép
előremenetben A gép mozgásba
lendül, ha sebességbe kapcsol.
Az üzemi fék nem aktív.
2. A pedál félig lenyomva —
gép előremenetben, a
sebességváltás...

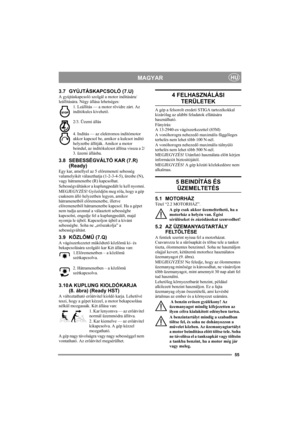

55
MAGYARHU
3.7 GYÚJTÁSKAPCSOLÓ (7.U)
A gyújtáskapcsoló szolgál a motor indítására/
leállítására. Négy állása lehetséges:
1. Leállítás — a motor rövidre zárt. Az
indítókulcs kivehető.

2/3. Üzemi állás
4. Indítás — az elektromos indítómotor
akkor kapcsol be, amikor a kulcsot indító
helyzetbe állítják. Amikor a motor
beindul, az indítókulcsot állítsa vissza a 2/
3. üzemi állásba.
3.8 SEBESSÉGVÁLTÓ KAR (7.R)
(Ready)
Egy kar, amellyel az 5 előremeneti sebesség
valamelyikét választhatja (1-2-3-4-5),...

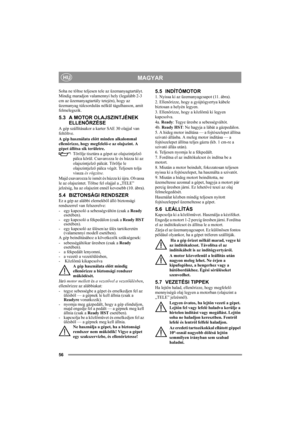

56
MAGYARHU
Soha ne töltse teljesen tele az üzemanyagtartályt.
Mindig maradjon valamennyi hely (legalább 2-3
cm az üzemanyagtartály tetején), hogy az
üzemanyag túlcsordulás nélkül tágulhasson, amit
felmelegszik.
5.3 A MOTOR OLAJSZINTJÉNEK
ELLENŐRZÉSE
A gép szállításakor a karter SAE 30 olajjal van
feltöltve.
A gép használata előtt minden alkalommal
ellenőrizze, hogy megfelelő-e az olajszint. A
gépet állítsa sík területre.
Törölje tisztára a gépet az olajszintjelző
pálca körül. Csavarozza le és...

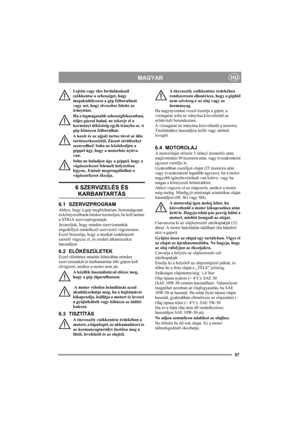

57
MAGYARHU
Lejtőn vagy éles fordulásoknál
csökkentse a sebességet, hogy
megakadályozza a gép felborulását
vagy azt, hogy elveszítse felette az
irányítást.
Ha a legmagasabb sebességfokozatban,
teljes gázzal halad, ne tekerje el a
kormányt ütközésig egyik irányba se. A
gép könnyen felborulhat.
A kezét és az ujjait tartsa távol az ülés
tartószerkezetétől. Zúzott sérüléseket
szenvedhet! Soha ne közlekedjen a
géppel úgy, hogy a motorház nyitva
van.
Soha ne haladjon úgy a géppel, hogy a...

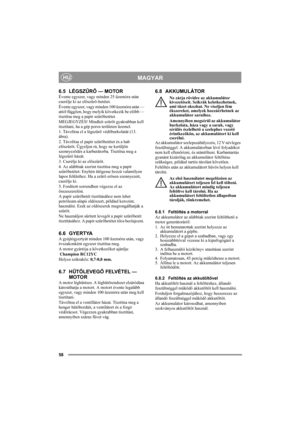

58
MAGYARHU
6.5 LÉGSZŰRŐ — MOTOR
Évente egyszer, vagy minden 25 üzemóra után
cserélje ki az előszűrő-betétet.
Évente egyszer, vagy minden 100 üzemóra után —
attól függően, hogy melyik következik be előbb —
tisztítsa meg a papír szűrőbetétet.
MEGJEGYZÉS! Mindkét szűrőt gyakrabban kell
tisztítani, ha a gép poros területen üzemel.
1. Távolítsa el a légszűrő védőburkolatát (13.
ábra).
2. Távolítsa el papír szűrőbetétet és a hab
előszűrőt. Ügyeljen rá, hogy ne kerüljön
szennyeződés a karburátorba....

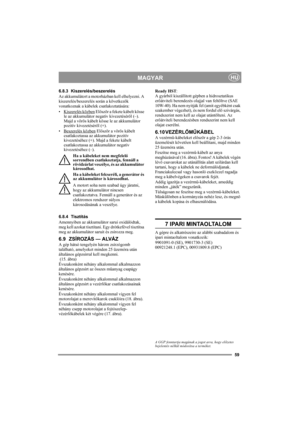

59
MAGYARHU
6.8.3 Kiszerelés/beszerelés
Az akkumulátort a motorházban kell elhelyezni. A
kiszerelés/beszerelés során a következők
vonatkoznak a kábelek csatlakoztatására:
• Kiszerelés közben
 Először a fekete kábelt kösse
le az akkumulátor negatív kivezetéséről (–).
Majd a vörös kábelt kösse le az akkumulátor
pozitív kivezetéséről (+).
• Beszerelés közben
 Először a vörös kábelt
csatlakoztassa az akkumulátor pozitív
kivezetéséhez (+). Majd a fekete kábelt
csatlakoztassa az akkumulátor negatív...

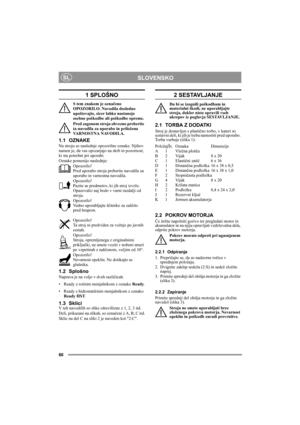

60
SLOVENSKOSL
1 SPLOŠNO
S tem znakom je označeno
OPOZORILO. Navodila dosledno
upoštevajte, sicer lahko nastanejo
osebne poškodbe ali poškodbe opreme.
Pred zagonom stroja obvezno preberite
ta navodila za uporabo in priložena
VARNOSTNA NAVODILA.
1.1 OZNAKE
Na stroju so naslednje opozorilne oznake. Njihov
namen je, da vas opozarjajo na skrb in pozornost,
ki sta potrebni pri uporabi.
Oznake pomenijo naslednje:
Opozorilo!
Pred uporabo stroja preberite navodila za
uporabo in varnostna navodila....
