Stiga Lawn Tractor 8211 0010 70 Ready HST Operators Manual

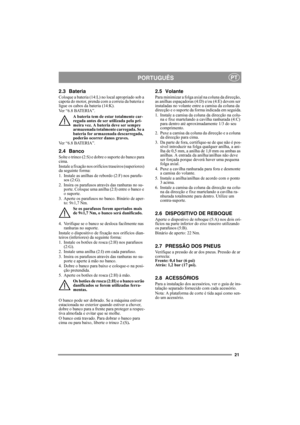

21
PORTUGUÊSPT
2.3 Bateria
Coloque a bateria (14:L) no local apropriado sob a
capota do motor, prenda com a correia da bateria e
ligue os cabos da bateria (14:K).
Ver “6.8 BATERIA”.
A bateria tem de estar totalmente car-
regada antes de ser utilizada pela pri-
meira vez. A bateria deve ser sempre
armazenada totalmente carregada. Se a
bateria for armazenada descarregada,
poderão ocorrer danos graves.
Ver “6.8 BATERIA”.
2.4 Banco
Solte o trinco (2:S) e dobre o suporte do banco para
cima.
Instale a...

22
PORTUGUÊSPT
3 COMANDOS
3.1 Elevador de utensílios,
mecânico (6:P)
Para mudar da posição de trabalho para a posição
de transporte e vice-versa:
1. carregue no pedal a fundo.
2. largue o pedal lentamente.
3.2 TRAVÃO DE SERVIÇO/
EMBRAIAGEM (6:M) (Ready)
Pedal com funções combinadas de travão de
serviço e embraiagem. Tem três posições:
1. Pedal solto – propulsão para a
frente embraiada. A máquina
desloca-se se estiver uma
mudança engatada. Travão de
serviço desactivado.
2. Pedal carregado a meio...

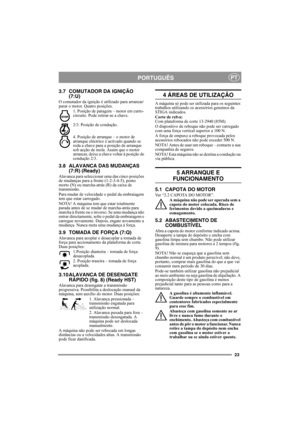

23
PORTUGUÊSPT
3.7 COMUTADOR DA IGNIÇÃO
(7:U)
O comutador da ignição é utilizado para arrancar/
parar o motor. Quatro posições.
1. Posição de paragem – motor em curto-
circuito. Pode retirar-se a chave.
2/3. Posição de condução.
4. Posição de arranque – o motor de
arranque eléctrico é activado quando se
roda a chave para a posição de arranque
sob acção de mola. Assim que o motor
arrancar, deixe a chave voltar à posição de
condução 2/3.
3.8 ALAVANCA DAS MUDANÇAS
(7:R) (Ready)
Alavanca para...

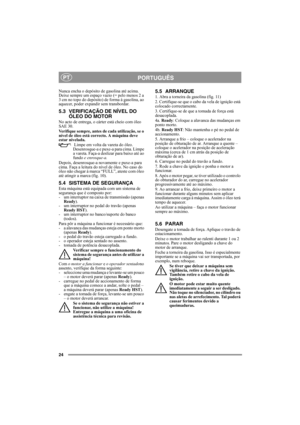

24
PORTUGUÊSPT
Nunca encha o depósito de gasolina até acima.
Deixe sempre um espaço vazio (= pelo menos 2 a
3 cm no topo do depósito) de forma à gasolina, ao
aquecer, poder expandir sem transbordar.
5.3 VERIFICAÇÃO DE NÍVEL DO
ÓLEO DO MOTOR
No acto de entrega, o cárter está cheio com óleo
SAE 30.
Verifique sempre, antes de cada utilização, se o
nível de óleo está correcto. A máquina deve
estar nivelada.
 Limpe em volta da vareta do óleo.
Desenrosque-a e puxe-a para cima. Limpe
a vareta. Faça-a...

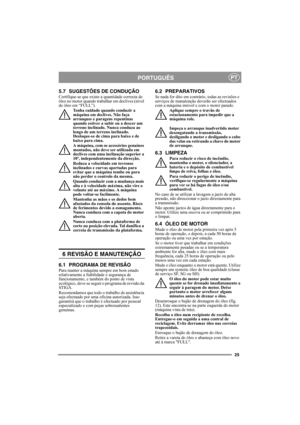

25
PORTUGUÊSPT
5.7 SUGESTÕES DE CONDUÇÃO
Certifique-se que existe a quantidade correcta de
óleo no motor quando trabalhar em declives (nível
de óleo em “FULL”).
Tenha cuidado quando conduzir a
máquina em declives. Não faça
arranques e paragens repentinas
quando estiver a subir ou a descer um
terreno inclinado. Nunca conduza ao
longo de um terreno inclinado.
Desloque-se de cima para baixo e de
baixo para cima.
A máquina, com os acessórios genuínos
montados, não deve ser utilizada em
declives...

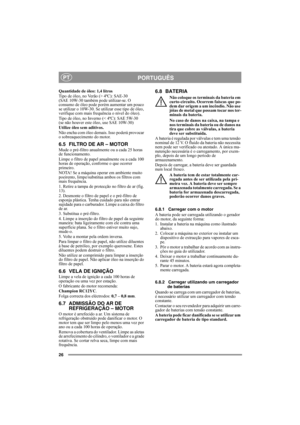

26
PORTUGUÊSPT
Quantidade de óleo: 1,4 litros
Tipo de óleo, no Verão (> 4ºC): SAE-30
(SAE 10W-30 também pode utilizar-se. O
consumo de óleo pode porém aumentar um pouco
se utilizar o 10W-30. Se utilizar esse tipo de óleo,
verifique com mais frequência o nível do óleo).
Tipo de óleo, no Inverno (< 4ºC): SAE 5W-30
(se não houver este óleo, use SAE 10W-30)
Utilize óleo sem aditivos.
Não encha com óleo demais. Isso poderá provocar
o sobreaquecimento do motor.
6.5 FILTRO DE AR – MOTOR
Mude o pré-filtro...

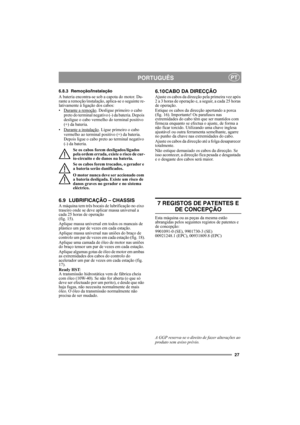

27
PORTUGUÊSPT
6.8.3 Remoção/Instalação
A bateria encontra-se sob a capota do motor. Du-
rante a remoção/instalação, aplica-se o seguinte re-
lativamente à ligação dos cabos:
• Durante a remoção
. Desligue primeiro o cabo
preto do terminal negativo (-) da bateria. Depois
desligue o cabo vermelho do terminal positivo
(+) da bateria.
• Durante a instalação
. Ligue primeiro o cabo
vermelho ao terminal positivo (+) da bateria.
Depois ligue o cabo preto ao terminal negativo
(-) da bateria.
Se os cabos...

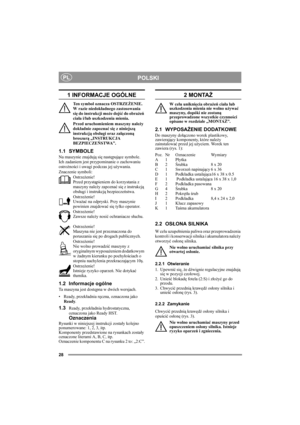

28
POLSKIPL
1 INFORMACJE OGÓLNE
Ten symbol oznacza OSTRZEŻENIE.
W razie niedokładnego zastosowania
się do instrukcji może dojść do obrażeń
ciała i/lub uszkodzenia mienia.
Przed uruchomieniem maszyny należy
dokładnie zapoznać się z niniejszą
instrukcją obsługi oraz załączoną
broszurą „INSTRUKCJA
BEZPIECZEŃSTWA”.
1.1 SYMBOLE
Na maszynie znajdują się następujące symbole.
Ich zadaniem jest przypominanie o zachowaniu
ostrożności i uwagi podczas jej używania.
Znaczenie symboli:
Ostrzeżenie!
Przed...

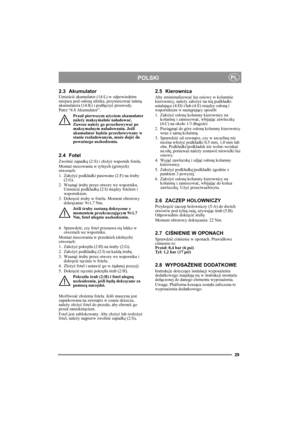

29
POLSKIPL
2.3 Akumulator
Umieścić akumulator (14:L) w odpowiednim
miejscu pod osłoną silnika, przymocować taśmą
akumulatora (14:K) i podłączyć przewody.
Patrz “6.8 Akumulator”.
Przed pierwszym użyciem akumulator
należy maksymalnie naładować.
Zawsze należy go przechowywać po
maksymalnym naładowaniu. Jeśli
akumulator będzie przechowywany w
stanie rozładowanym, może dojść do
poważnego uszkodzenia.
2.4 Fotel
Zwolnić zapadkę (2:S) i złożyć wspornik fotela.
Montaż mocowania w tylnych (górnych)...

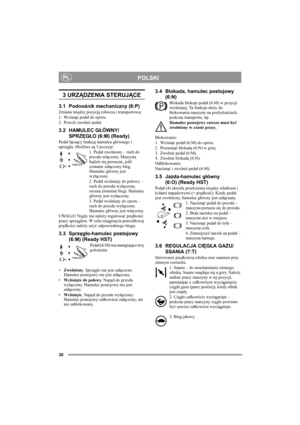

30
POLSKIPL
3 URZĄDZENIA STERUJĄCE
3.1 Podnośnik mechaniczny (6:P)
Zmiana między pozycją roboczą i transportową:
1. Wcisnąć pedał do oporu.
2. Powoli zwolnić pedał.
3.2 HAMULEC GŁÓWNY/
SPRZĘGŁO (6:M) (Ready)
Pedał łączący funkcję hamulca głównego i
sprzęgła. Możliwe są 3 pozycje:
1. Pedał zwolniony – ruch do
przodu włączony. Maszyna
będzie się poruszać, jeśli
zostanie załączony bieg.
Hamulec główny jest
wyłączony.
2. Pedał wciśnięty do połowy –
ruch do przodu wyłączony,
można zmieniać biegi....
